مقدمه

یک تصور غلط رایج در مورد نمونه سازی (Prototyping) این است که تنها در مراحل اولیه توسعه محصول کاربرد دارد. اما واقعیت این است که بسیاری از مهندسان از نمونه سازی در چندین مرحله استفاده می کنند و در مراحل اولیه و اغلب برای ارائه، آزمایش و تکمیل ایده های خود از آن بهره می برند.

با وجود چاپ سه بعدی (3D Printing) و خدمات ساخت آنلاین (Online Manufacturing Services)، تولید یک نمونه اولیه (Prototype) سریع و ارزان هرگز تا این حد آسان نبوده است. بسیاری از مهندسان می دانند نمونه سازی نه تنها برای توسعه سریع نمونه اولیه در مراحل اولیه کاربرد دارد، بلکه می تواند در مراحل مختلف اعتبارسنجی محصول جدید نیز ایفای نقش کند. از مهندسی گرفته تا فروش و تحقیقات بازار، داشتن یک نمونه به روز شده می تواند برای دستیابی به بهترین نتایج پروژه بسیار ارزشمند باشد. برای کمک به شما در تکمیل طرح‌ها و صرفه‌جویی در هزینه‌ها، فهرستی از 5 مرحله کلیدی نمونه‌ سازی و فرآیندهای تولیدی که برای هر مرحله مناسب‌تر هستند، گردآوری کرده‌ایم.

مرحله اول نمونه سازی : طرح محصول (Product Concept)

مدل های مفهومی محصول، یا ماکت های فیزیکی، اغلب برای ارائه یک ایده به ذینفعان داخلی و خارجی استفاده می شوند. هدف از ارایه طرح محصول، توسعه یک مدل فروش بوده و در مراحل اولیه توسعه محصول مفید است. در این مرحله، بسته به آنچه مورد نیاز است، نمونه های اولیه می توانند طیف وسیعی از هزینه ها را داشته باشند.

از نمونه های اولیه چاپی سه بعدی که می توانند یک طرح را در عرض چند روز زنده کنند، تا مدل های فروش صیقلی و به ظاهر حرفه ای که تولید آنها معمولا زمان‌بر و پرهزینه تر است (مثلاً ماشینکاری CNC). مدل‌های فروش اغلب می‌توانند برای مصارف بازاریابی مورد استفاده قرار گیرند. حتی ممکن است بازخورد اولیه ای از مشتریان دریافت کنید تا الزامات مهندسی را بهبود بخشید.

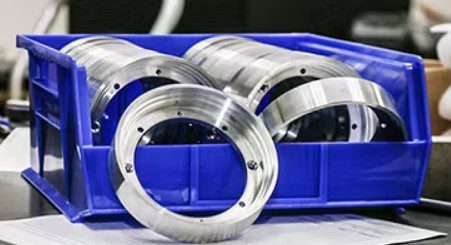

بهترین فرآیندها: ماشینکاری CNC (CNC Machining)، خدمات چاپ سه بعدی (3D Printing Services)، قالب گیری یورتان (Urethane Casting)

مثالهای واقعی از مرحله اول: طرح محصول

• مثال: خودروی الکتریکی تسلا رودستر: قبل از تولید اولین خودروی الکتریکی، تسلا مدل‌های مفهومی بسیار جذابی را به نمایش گذاشت. این مدل‌ها نه تنها طراحی آینده‌نگرانه خودرو را نشان می‌دادند، بلکه به جذب سرمایه‌گذاران و ایجاد هیجان در بازار نیز کمک شایانی کردند.
• مثال: کنسول بازی نینتندو سوییچ: قبل از رونمایی نینتندو سوییچ، شرکت نینتندو چندین پروتوتایپ مختلف را با ویژگی‌های متفاوت آزمایش کرد تا به بهترین ترکیب سخت‌افزاری و نرم‌افزاری برای این کنسول دست یابد.

مرحله دوم نمونه سازی : اثبات ایده(Proof of Concept)

هدف از نمونه اولیه اثبات طرح، کمتر جنبه ظاهری و بیشتر جنبه کاربردی دارد. پیش‌نیاز آن، نشان دادن عملکرد اصلی محصول و اثبات این است که طرح همانطور که در نظر گرفته شده، کار می کند. این نمونه اولیه اغلب به عنوان یک مدل روی میز (Benchtop Model) شناخته می شود، زیرا ممکن است از اقلام آماده در مونتاژ خود برای صرفه جویی در هزینه ها و اثبات عملکردهای محصول استفاده کند.

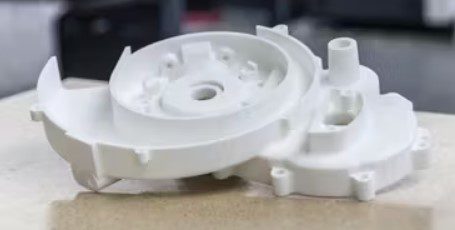

روش پخت با لیزر گزینشی (SLS – Selective Laser Sintered) به دلیل هزینه کم در هندسه های مختلف یک ابزار ارزشمند برای ساخت یک طرح اثبات طرح، فیکسچرها (Fixtures)، و سایر قابلیت‌ها است. استفاده از چندین فرآیند ساخت هنگام ساخت نمونه اولیه اثبات ایده برای دستیابی به اهداف عملکردی، غیر معمول نیست.

بهترین فرآیندها: پخت با لیزر گزینشی (SLS)، همجوشی چند جت اچ پی (MJF – HP Multi Jet Fusion)، چاپ سه بعدی فلزی (Metal 3D Printing)، ورق فلز (Sheet Metal)، قالب گیری یورتان (Urethane Casting)، ماشینکاری CNC (CNC Machining)

مثالهای واقعی از مرحله دوم: اثبات ایده

• مثال: عینک واقعیت افزوده گوگل گلس: گوگل در مراحل اولیه توسعه گوگل گلس، یک نمونه اولیه بسیار ساده را ساخت تا قابلیت‌های اصلی این دستگاه مانند نمایش اطلاعات روی لنز و کنترل آن با حرکات چشم را به نمایش بگذارد. این نمونه اولیه به سرمایه‌گذاران نشان داد که فناوری واقعیت افزوده پتانسیل بسیار بالایی دارد.
• مثال: پهپادهای تجاری دی جی آی: قبل از تولید پهپادهای تجاری، دی جی آی نمونه‌های اولیه مختلفی را برای آزمایش سیستم‌های کنترل پرواز، دوربین‌ها و سایر اجزای پهپاد ساخت. این نمونه‌ها به دی جی آی کمک کرد تا به فناوری‌های لازم برای تولید پهپادهای با کیفیت دست یابد.

مرحله سوم نمونه سازی : طراحی صنعتی (Industrial Design)

طرح های صنعتی برای اعتبارسنجی زیبایی شناسی، ارگونومی یا مقیاس یک محصول تولید می شوند. در این مرحله، نمونه اولیه، محصول نهایی را شبیه سازی می کند و هدف، تجزیه و تحلیل برای بهترین قابلیت استفاده و سهولت کلی در کاربرد است. اگر طرح یک سیستم الکترومکانیکی باشد، این مرحله ای است که معمولاً مهندسان به میزان فضای داخلی مورد نیاز برای جایگذاری بردهای مدار چاپی (PCB) و مکانیسم های داخلی توجه می کنند. به علاوه قابلیت هایی مانند ویژگی های ظاهری محصول و ارگونومی نیز در نظر گرفته می شود.

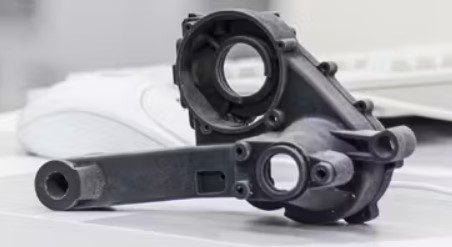

معمولا تمرکز بر استفاده از مواد مشابه با محصول نهایی است. به عنوان مثال، چاپ سه بعدی PolyJet می تواند قطعات شبه لاستیکی ایجاد کند، و SLA (Stereolithography) دارای چندین ماده است که قطعات قالب گیری تزریقی را نیز شبیه سازی می کنند. Carbon DLS همچنین نقش مهمی برای اجزای کوچکتر ایفا می کند، زیرا می تواند مستقیماً و بدون نیاز به ابزار قالب گیری تزریقی وارد مرحله تولید در مقیاس های بزرگ شود. در کنار نمونه های اولیه ماشینکاری CNC فلزی و چاپ سه بعدی فلزی، جایگزین های بسیار عالی و کم هزینه ای نیز برای ساخت قطعات فلزی وجود دارد، به عنوان مثال، SLS نایلون با آبکاری نیکل.

بهترین فرآیندها: استریولیتوگرافی (SLA)، سنتز نور دیجیتال کربن(Carbon Digital Light Synthesis – DLS)، پلی جت (PolyJet)، پخت لیزری انتخابی (SLS)، همجوشی چند جت اچ پی (MJF)، چاپ سه بعدی فلزی (Metal 3D Printing)، ورقه فلزی (Sheet Metal)، قالب گیری یورتان (Urethane Casting)، ماشینکاری CNC

مثالهای واقعی از مرحله سوم: طراحی صنعتی

• مثال: گوشی‌های هوشمند اپل: اپل در طراحی هر نسل از آیفون، از نمونه‌سازی گسترده استفاده می‌کند. نمونه‌های اولیه به مهندسان اپل کمک می‌کنند تا طراحی، عملکرد و مواد مورد استفاده در گوشی را بهینه کنند. همچنین، این نمونه‌ها برای آزمایش نرم‌افزار و رابط کاربری جدید استفاده می‌شوند.
• مثال: ساعت‌های هوشمند سامسونگ: سامسونگ در طراحی ساعت‌های هوشمند خود، به نمونه‌سازی از مواد مختلف و اندازه‌های متفاوت پرداخته است تا به بهترین طراحی برای مچ دست کاربران دست یابد.

مرحله چهارم نمونه سازی : نمونه اولیه کارکردی/عملیاتی (Functional Prototype)

نمونه اولیه عملکردی جایی است که اثبات طرح با طراحی صنعتی ادغام می شود. این محصولی است که می تواند مستقیماً با یک ذینفع به اشتراک گذاشته شود تا بر مبنای آن استفاده و بازخورد ارائه شود. نمونه‌های اولیه عملکردی معمولاً هنوز قبل از هر گونه سرمایه‌گذاری عمده در ابزار تولید ساخته می‌شوند تا از هرگونه اشتباه پرهزینه یا تغییر در روند کار در مراحل بعد جلوگیری شود.

کاربردهای بالقوه شامل آزمایش آیرودینامیک، عملکرد مکانیکی، خواص مکانیکی و عملکرد حرارتی است. نمونه های اولیه کارکردی اغلب نیاز به عمر مفید مشابه محصول نهایی و پرداخت سطح صاف تر دارند. به همین دلیل، بسیاری از فوتوپلیمرها مناسب نیستند و به جای آن، از چاپ سه بعدی ترموپلاستیک (Thermoplastic)، یورتان ها و مواد سیلیکونی و همچنین قطعات ماشینکاری شده و ساخته شده فلزی استفاده می شود.

بهترین فرآیندها: قالب گیری یورتان (Urethane Casting)، همجوشی چند جت اچ پی (MJF)، DLS کربن، ورق فلزی (Sheet Metal)، ماشینکاری CNC، مدلسازی رسوبی ذوب شده (Fused Deposition Modeling – FDM)

مثالهای واقعی از مرحله چهارم: نمونه اولیه کارکردی/عملیاتی

• مثال: هواپیماهای بوئینگ: قبل از تولید هر هواپیمای جدید، بوئینگ نمونه‌های اولیه کاملاً کارکردی را می‌سازد. این نمونه‌ها در تونل باد آزمایش می‌شوند تا عملکرد آیرودینامیکی آن‌ها بررسی شود و همچنین در شرایط مختلف محیطی آزمایش می‌شوند تا اطمینان حاصل شود که هواپیما به طور ایمن پرواز می‌کند.
• مثال: خودروهای تسلا: تسلا در مراحل توسعه خودروی برقی، نمونه‌های اولیه‌ای را می‌سازد که در جاده‌های عمومی آزمایش می‌شوند تا عملکرد باتری، موتور و سایر اجزای خودرو در شرایط واقعی ارزیابی شود.

مرحله پنجم نمونه سازی : تحقیق پیش از تولید (Pre-Manufacturing Research)

مدل های تحقیقاتی پیش از ساخت به گونه ای طراحی شده اند که در دسترس مشتریان اولیه، ذینفعان کلیدی و حامیان بالقوه محصول شما قرار گیرند. این نمونه‌ها باید نسخه اصلاح شده‌ از نمونه اولیه عملکردی باشند که در حجم‌های کمتر از تولید پیش‌بینی‌شده پس از ورود محصول به بازار ساخته می‌شوند. ارزیابی بازار باید هرگونه بازخورد نهایی حیاتی برای موفقیت محصول را ارائه دهد، علاوه بر این اعضای تیم داخلی ممکن است روی برنامه ریزی تولید، مونتاژ و تدارکات زنجیره تامین کار کنند.

اگرچه برخی از فرآیندهای چاپ سه بعدی می‌توانند قطعاتی را تولید کنند که عملکرد مشابه محصول نهایی داشته باشند، (مانند Carbon DLS)، این مرحله اغلب به ابزارآلات نمونه‌سازی قالب‌گیری تزریقی یا ابزارسازی پُلی (Bridge Tooling) نیاز دارد تا به سرعت محصول را در مقیاس کوچک و با مواد نهایی مورد نیاز تولید کند. این ابزارها ممکن است طول عمر کمتری نسبت به ابزار تولید اصلی داشته باشند، در مقیاس هزاران تا صدها هزار چرخه، اما می توانند بهترین و دقیق ترین گزینه برای ورود اولیه محصول به بازار باشند.

بهترین فرآیندها: DLS کربن، قالب گیری یورتان (Urethane Casting)، ماشینکاری CNC، ورق فلزی، خدمات قالب گیری تزریقی (Injection Molding Services)

مثالهای واقعی از مرحله پنجم: تحقیق پیش از تولید

• مثال: اسباب‌بازی‌های لگو: قبل از تولید انبوه یک مجموعه لگو جدید، لگو نمونه‌های اولیه را در اختیار گروهی از کودکان قرار می‌دهد تا بازخورد آن‌ها را دریافت کند. این بازخورد به لگو کمک می‌کند تا محصول خود را بهبود بخشیده و مطابق با نیازهای کودکان طراحی کند.
• مثال: محصولات خانگی فیلیپس: فیلیپس قبل از تولید انبوه محصولات خانگی جدید، نمونه‌های اولیه را در اختیار گروهی از مصرف‌کنندگان قرار می‌دهد تا بازخورد آن‌ها را در مورد طراحی، کارایی و سهولت استفاده از محصول دریافت کند.

ابزارها و نرم‌افزارهای مورد نیاز در هر مرحله از نمونه‌سازی

در هر مرحله از فرآیند نمونه‌سازی، ابزارها و نرم‌افزارهای خاصی مورد نیاز است تا بتوان یک نمونه اولیه با کیفیت و دقیق تولید کرد. در ادامه، به بررسی ابزارها و نرم‌افزارهای مناسب برای هر مرحله می‌پردازیم:

مرحله اول: طرح محصول (Product Concept)

• نرم‌افزارهای مدل‌سازی 3D:
  • SketchUp: یک نرم‌افزار مدل‌سازی 3D ساده و کاربرپسند است که برای ایجاد مدل‌های اولیه سریع و آسان ایده آل است.
  • Fusion 360: یک نرم‌افزار قدرتمندتر با قابلیت‌های بیشتر است که برای مدل‌سازی دقیق‌تر و شبیه‌سازی‌های پیچیده‌تر استفاده می‌شود.
  • Tinkercad: یک نرم‌افزار مبتنی بر مرورگر است که برای مدل‌سازی سه بعدی ساده و ایجاد طرح‌های اولیه بسیار مناسب است.
• نرم‌افزارهای طراحی گرافیکی:
  • Adobe Illustrator: برای ایجاد تصاویر و گرافیک‌های دو بعدی با کیفیت بالا استفاده می‌شود.
  • Adobe Photoshop: برای ویرایش تصاویر و ایجاد طرح‌های بصری جذاب استفاده می‌شود.

مرحله دوم: اثبات ایده (Proof of Concept)

• نرم‌افزارهای شبیه‌سازی:
  • ANSYS: برای شبیه‌سازی‌های مهندسی مانند تحلیل تنش، دینامیک سیالات و تحلیل حرارتی استفاده می‌شود.
  • COMSOL Multiphysics: برای شبیه‌سازی‌های چند فیزیکی استفاده می‌شود.
• نرم‌افزارهای کنترل عددی (CNC):
  • CAM نرم‌افزارها: برای ایجاد کدهای CNC برای ماشین‌کاری قطعات استفاده می‌شوند.
  • Fusion 360: علاوه بر مدل‌سازی، قابلیت ایجاد کدهای CNC را نیز دارد.

مرحله سوم: طراحی صنعتی (Industrial Design)

• نرم‌افزارهای CAD:
  • SolidWorks: یک نرم‌افزار CAD قدرتمند برای طراحی قطعات و مونتاژ است.
  • Rhino: یک نرم‌افزار CAD برای طراحی سطح و مدل‌سازی ارگانیک است.
  • CATIA: یک نرم‌افزار CAD پیشرفته برای طراحی محصولات پیچیده است.
• نرم‌افزارهای رندرینگ:
  • Keyshot: برای ایجاد رندرهای واقع‌گرایانه از مدل‌های سه بعدی استفاده می‌شود.
  • V-Ray: یک موتور رندرینگ قدرتمند برای ایجاد تصاویر با کیفیت بالا است.

مرحله چهارم: نمونه اولیه کارکردی/عملیاتی (Functional Prototype)

• ابزارهای چاپ سه بعدی:

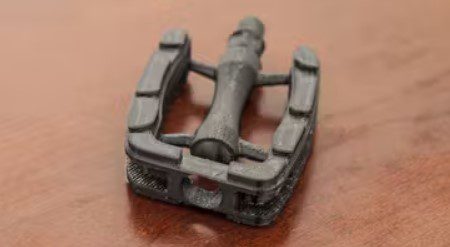

  • پرینترهای FDM: برای چاپ قطعات پلاستیکی با استفاده از مواد مذاب استفاده می‌شود.
  • پرینترهای SLA: برای چاپ قطعات با دقت بالا و سطح صاف استفاده می‌شود.
  • پرینترهای SLS: برای چاپ قطعات با استحکام بالا و پیچیدگی هندسی زیاد استفاده می‌شود.
• ابزارهای ماشینکاری:
  • ماشین‌های CNC: برای ساخت قطعات با دقت بالا و پیچیدگی هندسی استفاده می‌شود.
  • ماشین‌های برش لیزری: برای برش ورق‌های فلزی و غیرفلزی استفاده می‌شود.

مرحله پنجم: تحقیق پیش از تولید (Pre-Manufacturing Research)

• نرم‌افزارهای مدیریت پروژه:
  • Asana: برای مدیریت وظایف و پروژه‌ها استفاده می‌شود.
  • Trello: برای مدیریت پروژه‌ها به صورت بصری استفاده می‌شود.
• نرم‌افزارهای تحلیل داده:
  • Excel: برای تحلیل داده‌های ساده استفاده می‌شود.
  • SPSS: برای تحلیل آماری داده‌ها استفاده می‌شود.

علاوه بر نرم‌افزارها، ابزارهای دیگری نیز در فرآیند نمونه‌سازی استفاده می‌شوند، مانند:

• اسکنرهای سه بعدی: برای ایجاد مدل‌های سه بعدی از اشیاء فیزیکی استفاده می‌شود.
• ابزارهای اندازه‌گیری: برای اندازه‌گیری ابعاد و تلورانس قطعات استفاده می‌شود.
• مواد اولیه: انواع مختلفی از مواد مانند پلاستیک، فلز، چوب و رزین برای ساخت نمونه‌های اولیه استفاده می‌شود.

انتخاب ابزار مناسب به عوامل مختلفی مانند:

• نوع محصول: پیچیدگی محصول، اندازه و مواد مورد استفاده
• بودجه: هزینه نرم‌افزارها و تجهیزات
• مهارت کاربر: سطح تسلط کاربر به نرم‌افزارها
• زمان: زمان مورد نیاز برای ساخت نمونه اولیه

بستگی دارد. با شناخت نیازهای پروژه و انتخاب ابزار مناسب، می‌توان نمونه اولیه‌ای با کیفیت بالا و در کمترین زمان ممکن تولید کرد.

نکته مهم: این فهرست تنها شامل برخی از ابزارها و نرم‌افزارهای رایج در نمونه‌سازی است و ممکن است ابزارها و نرم‌افزارهای دیگری نیز وجود داشته باشد که برای پروژه‌های خاص مناسب‌تر باشند.

ابزارسازی پُلی (Bridge Tooling)

ابزارسازی پُلی (Bridge Tooling) به فرآیندی اطلاق می‌شود که در آن از ابزارهای موقتی برای تولید قطعات در مقیاس کوچک قبل از سرمایه‌گذاری در ابزارهای نهایی تولید انبوه استفاده می‌شود. این ابزارها معمولاً از مواد ارزان‌تر و با کیفیت پایین‌تر ساخته می‌شوند و عمر مفید کوتاه‌تری نسبت به ابزارهای نهایی دارند. با این حال، آنها می‌توانند برای تولید قطعات با کیفیت کافی برای آزمایش و تأیید طرح قبل از تولید انبوه استفاده شوند.

ابزارسازی پُلی در موارد زیر مفید است:

• هنگامی که تقاضای اولیه برای محصول نامشخص است: اگر هنوز مطمئن نیستید که آیا محصول شما در بازار موفق خواهد شد یا خیر، سرمایه‌گذاری در ابزارهای نهایی تولید انبوه می‌تواند پرهزینه و ریسک‌پذیر باشد. ابزارسازی پُلی به شما امکان می‌دهد قطعات را در مقیاس کوچک تولید کنید تا تقاضا را آزمایش کنید و قبل از تعهد به ابزارهای نهایی، بازخورد مشتریان را دریافت کنید.
• هنگامی که نیاز به تولید سریع قطعات دارید: اگر به سرعت به قطعات برای نمونه‌سازی، آزمایش یا تولید اولیه نیاز دارید، ابزارسازی پُلی می‌تواند سریع‌تر و ارزان‌تر از توسعه ابزارهای نهایی باشد.
• هنگامی که طرح شما هنوز در حال نهایی شدن است: اگر طرح شما هنوز نهایی نشده است، ابزارسازی پُلی به شما امکان می‌دهد تغییرات را بدون نیاز به بازسازی ابزارهای نهایی انجام دهید.

انواع مختلفی از ابزارسازی پُلی وجود دارد، از جمله:

• قالب‌گیری تزریقی با حجم کم (Low-volume injection molding): این روش از قالب‌های فلزی ساده برای تولید قطعات پلاستیکی استفاده می‌کند.
• قالب‌گیری فشاری (Compression molding): این روش از فشار برای شکل‌دهی مواد ترموست به شکل دلخواه استفاده می‌کند.
• قالب‌گیری ریخته‌گری (Casting): این روش از فلز مذاب یا پلاستیک برای پر کردن قالب و ایجاد قطعات استفاده می‌کند.

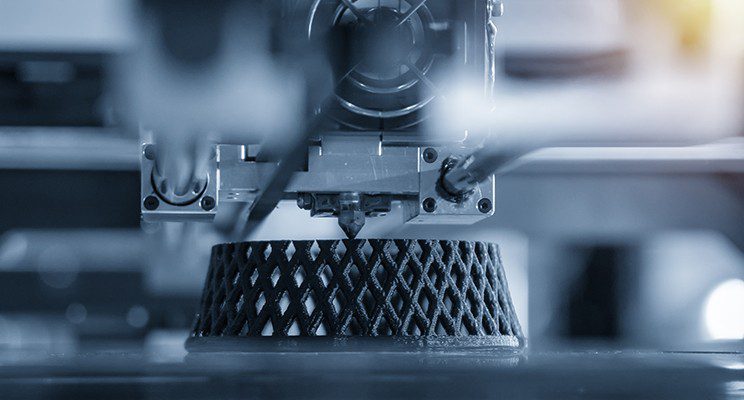

• چاپ سه بعدی (3D printing): این روش از فناوری‌های مختلف برای ساخت قطعات لایه به لایه از مواد مختلف استفاده می‌کند.

انتخاب بهترین روش ابزارسازی پُلی به عوامل مختلفی از جمله نوع قطعه، مواد مورد استفاده، حجم تولید مورد نیاز و بودجه شما بستگی دارد.

محدودیت‌های نمونه‌سازی

نمونه‌سازی، هرچند ابزاری قدرتمند در طراحی و توسعه محصول است، اما محدودیت‌های خاص خود را دارد. درک این محدودیت‌ها به شما کمک می‌کند تا بهترین روش نمونه‌سازی را برای پروژه خود انتخاب کنید و از بروز مشکلات احتمالی جلوگیری کنید.

محدودیت‌های فنی

• اندازه حداکثر قطعه: هر روش نمونه‌سازی محدودیت‌هایی در اندازه قطعاتی دارد که می‌تواند تولید کند. برای مثال، چاپ سه بعدی FDM محدودیت‌هایی در ارتفاع لایه و ابعاد کلی قطعه دارد.
• دقت ابعادی: دقت ابعادی نمونه‌های اولیه به تکنولوژی ساخت و مواد مورد استفاده بستگی دارد. برخی از روش‌ها مانند ماشینکاری CNC دقت بسیار بالایی دارند، در حالی که برخی دیگر مانند چاپ سه بعدی FDM دقت کمتری دارند.
• مواد قابل استفاده: هر روش نمونه‌سازی محدودیت‌هایی در مواد قابل استفاده دارد. به عنوان مثال، چاپ سه بعدی FDM عمدتاً از پلاستیک‌های ترموپلاستیک استفاده می‌کند، در حالی که چاپ سه بعدی فلزی از پودر فلز استفاده می‌کند.
• پیچیدگی هندسی: برخی از روش‌های نمونه‌سازی برای ساخت قطعات با هندسه‌های پیچیده مناسب‌تر هستند. به عنوان مثال، چاپ سه بعدی SLS می‌تواند قطعاتی با هندسه‌های داخلی پیچیده را تولید کند.
• پشتیبانی قطعات: قطعات بزرگ یا ظریف ممکن است به ساختارهای پشتیبانی نیاز داشته باشند تا از تغییر شکل آن‌ها در حین ساخت جلوگیری شود.

محدودیت‌های هزینه

• هزینه مواد: هزینه مواد مورد استفاده در هر روش نمونه‌سازی متفاوت است. مواد با خواص مکانیکی بهتر معمولاً گران‌تر هستند.
• هزینه تجهیزات: هزینه خرید یا اجاره تجهیزات نمونه‌سازی می‌تواند بالا باشد.
• هزینه نیروی کار: هزینه نیروی کار ماهر برای تنظیم دستگاه‌ها و انجام فرآیند نمونه‌سازی نیز باید در نظر گرفته شود.
• حجم تولید: هزینه تولید هر واحد در حجم‌های کم معمولاً بیشتر از تولید انبوه است.
• تغییرات طراحی: هر تغییری در طراحی نمونه اولیه ممکن است به هزینه‌های اضافی منجر شود.

محدودیت‌های زمانی

• آماده‌سازی فایل: آماده‌سازی فایل‌های سه بعدی برای چاپ یا ماشینکاری ممکن است زمان‌بر باشد.
• زمان ساخت: زمان ساخت نمونه اولیه به پیچیدگی هندسه، اندازه قطعه و مواد مورد استفاده بستگی دارد.
• تکرار: اگر نیاز به ایجاد تغییرات در طراحی باشد، تکرار فرآیند نمونه‌سازی زمان بیشتری می‌برد.
• پست‌پردازش: برخی از روش‌های نمونه‌سازی نیاز به مراحل پس‌پردازش مانند پرداختکاری یا رنگ‌آمیزی دارند که زمان‌بر هستند.

عوامل موثر بر محدودیت‌ها:

• تکنولوژی ساخت: هر تکنولوژی نمونه‌سازی محدودیت‌های خاص خود را دارد.
• مواد: مواد مورد استفاده در نمونه‌سازی بر دقت، استحکام و هزینه تولید تأثیر می‌گذارند.
• پیچیدگی طراحی: پیچیدگی طراحی قطعه بر زمان و هزینه تولید تأثیر می‌گذارد.
• حجم تولید: تولید تعداد زیاد نمونه اولیه معمولاً هزینه کمتری در هر واحد دارد.

در انتخاب روش نمونه‌سازی باید به تعادل بین هزینه، زمان، کیفیت و محدودیت‌های فنی توجه شود.

برای انتخاب بهترین روش نمونه‌سازی، به سوالات زیر پاسخ دهید:

• چه دقت ابعادی برای نمونه اولیه مورد نیاز است؟
• چه موادی برای ساخت نمونه اولیه مناسب هستند؟
• چه پیچیدگی هندسی در طراحی وجود دارد؟
• چه مقدار بودجه برای نمونه‌سازی در نظر گرفته شده است؟
• چه زمانی برای ساخت نمونه اولیه در اختیار دارید؟

با در نظر گرفتن این عوامل، می‌توانید بهترین روش نمونه‌سازی را برای پروژه خود انتخاب کنید.

سوالات متداول(FAQ)

خلاصه

این پست راهنمایی جامع برای فرآیند نمونه‌سازی در 5 مرحله ارائه می‌دهد. از مفهوم اولیه تا تولید نهایی، این راهنما به شما کمک می‌کند تا محصولی بی‌نقص خلق کنید.با دنبال کردن این راهنما، می‌توانید از اشتباهات رایج در نمونه‌سازی جلوگیری کنید و محصول خود را به روشی کارآمد و مقرون به صرفه به بازار عرضه کنید.این مقاله برای اولین بار در سایت بازارگاه ساخت و تولید ایران به نشانی Digimfg.ir منتشر شده است.
