نقشه مهندسی چیست؟

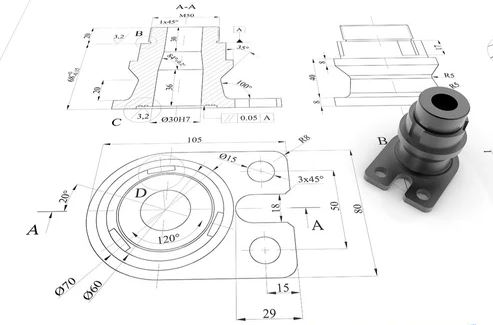

یک نقشه مهندسی (engineering drawing) نمایش بصری دقیقی از یک قطعه (یا هر چیز طراحی شده دیگری مانند یک سازه یا شیء) است. این نقشه‌ها اطلاعات دقیقی را در مورد ابعاد، مواد، تلرانس‌ها و سایر مشخصات مورد نیاز برای تولید قطعه به تصویر می‌کشند. نقشه‌ مهندسی اغلب شامل نماهای مختلفی مانند بالا، جانبی و ایزومتریک است. آنها همچنین شامل یادداشت‌ (annotation)، نمادها و نکته‌هایی هستند که به ساخت و مونتاژ آسان محصول کمک می‌کنند.

نقشه CAD چیست؟

CAD (طراحی به کمک کامپیوتر – Computer-Aided Design) یک ترسیم یا طرح دیجیتال است که با استفاده از نرم افزارهای تخصصی CAD ایجاد می شود. این نقشه ها بر روی کامپیوتر تولید می شوند و در صنایع مختلف برای طراحی قطعات، اشیاء، ساختمان‌ها و بسیاری چیزهای دیگر مورد استفاده قرار می گیرند.

شما می‌توانید با استفاده از نرم‌افزار CAD، یک مدل دوبعدی یا سه بعدی دقیق از قطعه خود را تولید کنید که تمام مشخصات مورد انتظار در یک نقشه مهندسی، مانند ابعاد، یادداشت‌ها، مواد، تلرانس‌ها و سایر معیارهایی که برای تولید دقیق محصول نهایی استفاده می‌شود را در برمی‌گیرد. نرم افزار CAD ویژگی‌های مختلفی مانند مدل‌سازی هندسی، طراحی پارامتریک (parametric design)، شبیه سازی، ارائه (rendering) و تحلیل را ارائه می‌دهد که کارایی و دقت فرآیند طراحی را افزایش می‌دهد.

تفاوت‌های فنی دقیق‌تر بین نقشه مهندسی و نقشه CAD

دقت ابعاد

  • نقشه مهندسی دستی: دقت ابعاد در نقشه‌های دستی به مهارت طراح، ابزارهای ترسیم و دقت چشم بستگی دارد. کوچکترین خطای انسانی در ترسیم خطوط یا اندازه‌گیری‌ها می‌تواند بر کل نقشه تأثیر بگذارد. این خطاها می‌توانند در فرآیند تولید منجر به عدم تطابق قطعات و مشکلات مونتاژ شوند.
  • نقشه CAD: در نقشه‌های CAD، ابعاد با دقت بسیار بالایی وارد می‌شوند و نرم‌افزار به طور خودکار آن‌ها را در نقشه اعمال می‌کند. این دقت تا چندین رقم اعشار قابل دستیابی است و امکان تعریف تلرانس‌های بسیار دقیق را فراهم می‌کند. همچنین، نرم‌افزارهای CAD امکان بررسی و کنترل ابعاد را به صورت خودکار فراهم می‌کنند تا از بروز خطاهای انسانی جلوگیری شود.

نوع اطلاعات

  • نقشه مهندسی دستی: نقشه‌های دستی معمولاً شامل اطلاعاتی مانند ابعاد، نماهای مختلف، مشخصات مواد، تلرانس‌ها و یادداشت‌های توضیحی هستند. اما محدودیت‌های این نوع نقشه‌ها در نمایش اطلاعات اضافی مانند خواص مواد، تحلیل‌های مهندسی و شبیه‌سازی‌ها است.
  • نقشه CAD: نقشه‌های CAD علاوه بر اطلاعات موجود در نقشه‌های دستی، می‌توانند اطلاعات بسیار بیشتری را در خود جای دهند. این اطلاعات شامل:
    • خواص مواد: مدول یانگ، ضریب پواسون، چگالی و سایر خواص مواد که برای تحلیل‌های مهندسی ضروری هستند.
    • فرآیندهای ساخت: اطلاعاتی در مورد فرآیندهای ساخت مانند ماشینکاری، ریخته‌گری، جوشکاری و … که برای تولید قطعه مورد نیاز است.
    • تحلیل‌های مهندسی: نتایج تحلیل‌های تنش، تغییر شکل، ارتعاش و حرارتی که در نرم‌افزارهای CAD انجام می‌شود.
    • اطلاعات ساختاری: اطلاعاتی در مورد روابط بین قطعات مختلف یک مجموعه که برای مونتاژ و نگهداری محصول ضروری است.
    • اطلاعات هزینه: برآورد هزینه‌های تولید و مواد اولیه.

فرمت‌های فایل

  • نقشه مهندسی دستی: نقشه‌های دستی معمولاً به صورت فایل تصویری (مانند JPEG، PNG) یا PDF ذخیره می‌شوند. این فرمت‌ها برای انتقال و چاپ مناسب هستند اما قابلیت ویرایش آن‌ها محدود است.
  • نقشه CAD: نقشه‌های CAD در فرمت‌های مختلفی ذخیره می‌شوند که هر کدام دارای ویژگی‌های خاص خود هستند. برخی از فرمت‌های رایج عبارتند از:
    • DWG: فرمت اصلی نرم‌افزار AutoCAD که به طور گسترده در صنعت استفاده می‌شود.
    • DXF: فرمت تبادل داده که برای انتقال نقشه‌ها بین نرم‌افزارهای مختلف CAD استفاده می‌شود.
    • STEP: فرمت استاندارد برای تبادل داده‌های سه بعدی که توسط سازمان استانداردسازی بین‌المللی (ISO) تعریف شده است.
    • IGES: فرمت استاندارد قدیمی‌تر برای تبادل داده‌های هندسی که هنوز هم در برخی صنایع استفاده می‌شود.
    • Parasolid: فرمت بومی نرم‌افزارهای CAD پیشرفته که امکان مدل‌سازی هندسی بسیار پیچیده را فراهم می‌کند.

جدول مقایسه فرمت‌های فایل

فرمتتوضیحاتکاربرد
DWGفرمت اصلی AutoCADویرایش، ترسیم و تولید
DXFفرمت تبادل دادهانتقال بین نرم‌افزارهای مختلف
STEPاستاندارد بین‌المللی برای مدل‌های سه بعدیتبادل داده‌های پیچیده
IGESاستاندارد قدیمی‌تر برای هندسهتبادل داده‌های ساده‌تر
Parasolidفرمت بومی نرم‌افزارهای پیشرفتهمدل‌سازی هندسی پیچیده

همان‌طور که مشاهده می‌کنید، نقشه‌های CAD نسبت به نقشه‌های مهندسی دستی مزایای بسیاری دارند. دقت بالاتر، اطلاعات بیشتر، امکان تحلیل‌های پیچیده و قابلیت ویرایش و به اشتراک‌گذاری از جمله این مزایا هستند. به همین دلیل، استفاده از نرم‌افزارهای CAD در صنایع مختلف رو به گسترش است و نقش مهمی در طراحی و تولید محصولات ایفا می‌کند.

نکات تکمیلی:

  • انتخاب فرمت فایل: انتخاب فرمت فایل مناسب به عوامل مختلفی مانند نرم‌افزار مورد استفاده، نوع اطلاعات مورد نیاز و کاربرد نهایی نقشه بستگی دارد.
  • اهمیت استانداردها: استفاده از استانداردهای بین‌المللی در تبادل داده‌های CAD بسیار مهم است تا از سازگاری و یکپارچگی اطلاعات اطمینان حاصل شود.
  • توسعه نرم‌افزارهای CAD: نرم‌افزارهای CAD به طور مداوم در حال توسعه هستند و قابلیت‌های جدیدی به آن‌ها اضافه می‌شود. این قابلیت‌ها به طراحان امکان می‌دهند تا محصولات پیچیده‌تر و با کیفیت بالاتری را طراحی کنند.

استانداردهای نقشه کشی مهندسی در ایران و جهان

استانداردهای نقشه کشی مهندسی، مجموعه قواعد و ضوابطی هستند که برای یکسان‌سازی روش‌های ترسیم، نمایش اطلاعات و ابعاد در نقشه‌ها به کار می‌روند. هدف از این استانداردها، تسهیل در ارتباطات بین مهندسان، تولیدکنندگان و سایر افراد درگیر در فرآیند طراحی و ساخت، کاهش خطاها و اطمینان از کیفیت محصولات است.

استانداردهای بین‌المللی

  • ISO (International Organization for Standardization): سازمان بین‌المللی استانداردسازی، مجموعه گسترده‌ای از استانداردها را برای انواع مختلف فعالیت‌ها، از جمله نقشه کشی مهندسی، تدوین کرده است. استانداردهای ISO به عنوان مرجعی جهانی در این زمینه شناخته می‌شوند و در بسیاری از کشورها مورد استفاده قرار می‌گیرند.
  • ANSI (American National Standards Institute): مؤسسه استانداردهای ملی آمریکا، استانداردهای ملی ایالات متحده را تدوین می‌کند که در بسیاری از صنایع، از جمله مهندسی، مورد استفاده قرار می‌گیرند.
  • ASME (American Society of Mechanical Engineers): انجمن مهندسان مکانیک آمریکا، استانداردهایی را برای طراحی و ساخت تجهیزات مکانیکی تدوین می‌کند که شامل استانداردهای نقشه کشی نیز می‌شود.

وضعیت استانداردهای نقشه کشی در ایران

متأسفانه، در حال حاضر استاندارد ملی جامعی برای نقشه کشی مهندسی در ایران وجود ندارد. این موضوع می‌تواند چالش‌هایی را در ارتباطات بین‌المللی و یکپارچگی پروژه‌ها ایجاد کند. با این حال، بسیاری از مهندسان و شرکت‌های ایرانی از استانداردهای بین‌المللی مانند ISO و ANSI استفاده می‌کنند. همچنین، برخی سازمان‌ها و صنایع خاص در ایران ممکن است استانداردهای داخلی خود را تدوین کرده باشند.

اهمیت استانداردها در نقشه کشی مهندسی

  • ارتباطات بین‌المللی: استفاده از استانداردهای بین‌المللی، امکان تبادل اطلاعات و همکاری با مهندسان و شرکت‌های سایر کشورها را فراهم می‌کند.
  • کاهش خطا: استانداردها، روشی واحد برای نمایش اطلاعات را تعریف می‌کنند که به کاهش خطاهای ناشی از تفسیرهای متفاوت از نقشه‌ها کمک می‌کند.
  • افزایش کیفیت: استانداردها، الزاماتی را برای دقت، وضوح و کامل بودن نقشه‌ها تعیین می‌کنند که به بهبود کیفیت محصولات کمک می‌کند.
  • تسهیل تولید: استفاده از استانداردهای یکسان، فرآیند تولید را تسهیل کرده و هزینه‌ها را کاهش می‌دهد.
  • حفاظت از حقوق مالکیت صنعتی: استانداردهای نقشه کشی، به ثبت اختراعات و طرح‌های صنعتی کمک کرده و از حقوق مالکیت صنعتی محافظت می‌کنند.

چالش‌ها و راهکارها

  • عدم وجود استاندارد ملی جامع: یکی از مهم‌ترین چالش‌ها در این زمینه است. برای رفع این مشکل، می‌توان به تدوین یک استاندارد ملی جامع بر اساس استانداردهای بین‌المللی پرداخت.
  • آگاهی‌رسانی: بسیاری از مهندسان و شرکت‌ها از اهمیت استانداردها آگاهی کافی ندارند. برگزاری دوره‌های آموزشی و کارگاه‌ها می‌تواند در این زمینه موثر باشد.
  • اجرایی شدن استانداردها: حتی در صورت وجود استاندارد، اجرای آن نیازمند نظارت و کنترل است. سازمان‌های استانداردسازی باید نقش فعال‌تری در این زمینه ایفا کنند.

استانداردهای نقشه کشی مهندسی، نقش بسیار مهمی در موفقیت پروژه‌ها دارند. با توجه به اهمیت این موضوع، لازم است که در ایران نیز به تدوین و اجرای استانداردهای ملی جامع در این زمینه توجه بیشتری شود.

نکته: برای اطلاعات دقیق‌تر و به روز در مورد استانداردهای نقشه کشی مهندسی در ایران، توصیه می‌شود با سازمان‌ ملی استاندارد ایران و انجمن‌های مهندسی مشورت کنید.

کاربردهای مختلف نقشه مهندسی و CAD

نقشه‌های مهندسی و CAD به عنوان ابزارهای اساسی در طراحی و تولید محصولات مختلف، نقش بسیار مهمی ایفا می‌کنند. این نقشه‌ها نه تنها برای انتقال اطلاعات دقیق بین طراحان، مهندسان و تولیدکنندگان، بلکه برای مدیریت و کنترل فرآیند تولید نیز ضروری هستند.

صنایع مختلف و کاربردهای نقشه مهندسی و CAD

  • خودروسازی: در صنعت خودروسازی، نقشه‌های مهندسی و CAD برای طراحی بدنه خودرو، سیستم‌های تعلیق، موتور و سایر اجزا استفاده می‌شوند. همچنین، این نقشه‌ها برای شبیه‌سازی عملکرد خودرو و بهبود ایمنی آن مورد استفاده قرار می‌گیرند.
  • هوافضا: در صنعت هوافضا، نقشه‌های مهندسی و CAD برای طراحی هواپیما، ماهواره و فضاپیما استفاده می‌شوند. این نقشه‌ها باید دقت بسیار بالایی داشته باشند تا بتوانند عملکرد ایمن و قابل اعتماد این محصولات را تضمین کنند.
  • ساختمان: در صنعت ساختمان، نقشه‌های مهندسی و CAD برای طراحی ساختمان‌ها، پل‌ها، سدها و سایر سازه‌ها استفاده می‌شوند. این نقشه‌ها برای محاسبات ساختاری، تخمین هزینه‌ها و برنامه‌ریزی پروژه‌ها ضروری هستند.
  • الکترونیک: در صنعت الکترونیک، نقشه‌های مهندسی و CAD برای طراحی مدارهای الکترونیکی، بردهای مدار چاپی و قطعات الکترونیکی استفاده می‌شوند. این نقشه‌ها برای تولید انبوه محصولات الکترونیکی با کیفیت بالا مورد استفاده قرار می‌گیرند.
  • کشاورزی: در صنعت کشاورزی، نقشه‌های مهندسی و CAD برای طراحی ماشین‌آلات کشاورزی، سیستم‌های آبیاری و گلخانه‌ها استفاده می‌شوند.
  • پزشکی: در صنعت پزشکی، نقشه‌های مهندسی و CAD برای طراحی تجهیزات پزشکی، ایمپلنت‌ها و پروتزها استفاده می‌شوند.

مراحل مختلف چرخه عمر محصول

نقشه‌های مهندسی و CAD در تمام مراحل چرخه عمر یک محصول نقش دارند:

  • طراحی مفهومی: در این مرحله، ایده‌های اولیه محصول به صورت نقشه‌های مفهومی ترسیم می‌شوند. این نقشه‌ها به مهندسان کمک می‌کنند تا شکل کلی محصول و عملکرد آن را مشخص کنند.
  • طراحی تفصیلی: در این مرحله، نقشه‌های دقیق و کاملی از محصول تهیه می‌شود. این نقشه‌ها شامل ابعاد، تلرانس‌ها، مواد و فرآیندهای ساخت است.
  • تولید: نقشه‌های تولید شده به عنوان راهنما برای تولید محصول استفاده می‌شوند. این نقشه‌ها به کارگران تولید کمک می‌کنند تا قطعات را به درستی تولید کرده و مونتاژ کنند.
  • کنترل کیفیت: نقشه‌های مهندسی به عنوان مرجع برای کنترل کیفیت محصول استفاده می‌شوند. با مقایسه محصول تولیدی با نقشه، می‌توان از تطابق آن با مشخصات فنی اطمینان حاصل کرد.
  • نگهداری و تعمیرات: نقشه‌های مهندسی برای تعمیر و نگهداری محصول نیز مورد استفاده قرار می‌گیرند. این نقشه‌ها به تکنسین‌ها کمک می‌کنند تا مشکلات را شناسایی کرده و قطعات معیوب را تعویض کنند.

مزایای استفاده از نقشه‌های مهندسی و CAD در چرخه عمر محصول

  • کاهش هزینه‌ها: با استفاده از نقشه‌های مهندسی و CAD می‌توان هزینه‌های طراحی، تولید و نگهداری را کاهش داد.
  • افزایش کیفیت: نقشه‌های دقیق و کامل به تولید محصولاتی با کیفیت بالاتر کمک می‌کنند.
  • کاهش زمان تولید: با استفاده از نرم‌افزارهای CAD می‌توان فرآیند طراحی و تولید را تسریع کرد.
  • بهبود همکاری: نقشه‌های مهندسی به عنوان یک زبان مشترک بین طراحان، مهندسان و تولیدکنندگان عمل می‌کنند و همکاری بین آن‌ها را بهبود می‌بخشند.
  • تسهیل تغییرات: در صورت نیاز به تغییر در طراحی محصول، می‌توان به راحتی تغییرات مورد نظر را در نقشه‌های CAD اعمال کرد.

نقشه‌های مهندسی و CAD نقش بسیار مهمی در صنایع مختلف ایفا می‌کنند. این نقشه‌ها به عنوان ابزاری قدرتمند برای طراحی، تولید و نگهداری محصولات به کار می‌روند. با استفاده از این نقشه‌ها می‌توان محصولات با کیفیت بالاتر و هزینه کمتر تولید کرد.

ابزارها و نرم‌افزارهای CAD: دنیای طراحی به کمک کامپیوتر

نرم‌افزارهای CAD (Computer-Aided Design) ابزارهای قدرتمندی هستند که به مهندسان و طراحان اجازه می‌دهند تا مدل‌های سه بعدی دقیق و پیچیده از محصولات و سازه‌ها ایجاد کنند. این نرم‌افزارها به طور گسترده در صنایع مختلف از جمله مهندسی مکانیک، معماری، خودروسازی و هوافضا مورد استفاده قرار می‌گیرند.

محبوب‌ترین نرم‌افزارهای CAD و ویژگی‌های کلیدی آن‌ها

  • AutoCAD: یکی از قدیمی‌ترین و پرکاربردترین نرم‌افزارهای CAD است که به دلیل رابط کاربری ساده و قابلیت‌های گسترده، به ویژه در طراحی دو بعدی، بسیار محبوب است. AutoCAD برای طراحی نقشه‌های معماری، مکانیکی، عمرانی و نقشه برداری به کار می‌رود.
  • SolidWorks: یک نرم‌افزار CAD سه بعدی پارامتریک است که به دلیل رابط کاربری کاربرپسند و قابلیت‌های مدل‌سازی قدرتمند، بسیار محبوب است. SolidWorks برای طراحی قطعات، مونتاژها و شبیه‌سازی‌های مهندسی استفاده می‌شود.
  • CATIA: یک نرم‌افزار CAD بسیار پیشرفته است که به طور گسترده در صنایع هوافضا و خودروسازی استفاده می‌شود. CATIA قابلیت‌های مدل‌سازی سطح بالا، شبیه‌سازی و تحلیل را ارائه می‌دهد.
  • Creo: یک نرم‌افزار CAD یکپارچه است که برای طراحی محصولات صنعتی استفاده می‌شود. Creo قابلیت‌های مدل‌سازی، شبیه‌سازی، تحلیل و تولید را در یک پلتفرم واحد ارائه می‌دهد.
  • Inventor: یک نرم‌افزار CAD مبتنی بر ویژگی‌ها است که به طور گسترده در طراحی محصولات صنعتی استفاده می‌شود. Inventor قابلیت‌های مدل‌سازی سه بعدی، شبیه‌سازی و تحلیل را ارائه می‌دهد.

مقایسه قابلیت‌های نرم‌افزارهای مختلف بر اساس کاربردها

انتخاب نرم‌افزار CAD مناسب به عوامل مختلفی از جمله نوع پروژه، پیچیدگی طراحی، بودجه و نیازهای کاربر بستگی دارد. در زیر مقایسه‌ای کلی از قابلیت‌های برخی از نرم‌افزارهای CAD ارائه شده است:

ویژگیAutoCADSolidWorksCATIACreoInventor
طراحی دو بعدیعالیخوبخوبخوبخوب
طراحی سه بعدیخوبعالیعالیعالیعالی
مدل‌سازی سطح بالاخوبخوبعالیعالیخوب
شبیه‌سازیمتوسطخوبعالیعالیخوب
تحلیلمتوسطخوبعالیعالیخوب
صنعتمعماری، مکانیک، عمرانمکانیک، طراحی محصولهوافضا، خودروسازیطراحی صنعتیمکانیک، طراحی محصول
قیمتمتوسطبالابسیار بالامتوسطمتوسط

عوامل مهم در انتخاب نرم‌افزار CAD

  • نوع پروژه: برای پروژه‌های ساده‌تر، نرم‌افزارهای با رابط کاربری ساده‌تر مانند AutoCAD مناسب‌تر هستند. برای پروژه‌های پیچیده و نیازمند تحلیل‌های دقیق‌تر، نرم‌افزارهای پیشرفته‌تری مانند CATIA یا Creo مناسب‌تر هستند.
  • بودجه: قیمت نرم‌افزارهای CAD می‌تواند بسیار متفاوت باشد.
  • نیازهای کاربر: هر نرم‌افزار CAD قابلیت‌های خاص خود را دارد. بنابراین، باید نرم‌افزاری را انتخاب کنید که بیشترین تطابق را با نیازهای شما داشته باشد.
  • سهولت استفاده: رابط کاربری نرم‌افزار و مدت زمان یادگیری آن نیز عوامل مهمی در انتخاب نرم‌افزار هستند.

انتخاب نرم‌افزار CAD مناسب برای هر پروژه، یک تصمیم مهم است. با توجه به عوامل ذکر شده، می‌توانید نرم‌افزاری را انتخاب کنید که به شما امکان می‌دهد تا بهترین نتایج را به دست آورید.

چگونه CAD دقیق‌تر از یک نقشه مهندسی است؟

استفاده از CAD نسبت به نقشه مهندسی مزایای زیادی دارد که عمدتاً به دقت و کارایی مربوط است. در اینجا تنها به چند مورد از مزایای استفاده از نرم افزار CAD برای طراحی قطعه شما اشاره می کنیم.

  1. دقت و صحت: نرم افزار CAD امکان اندازه گیری های فوق العاده دقیق، اغلب تا کسری از میلی متر یا حتی کوچکتر را فراهم می کند. این دقت به دلیل توانایی بزرگنمایی و استفاده از ورودی‌های عددی دقیق برای ابعاد در این نرم افزارها است که منجر به یکپارچگی و ثبات در کل طراحی می شود.
  2. حذف خطای انسانی: CAD خطاهای انسانی را که می تواند در ترسیم دستی به دفعات بیشتری رخ دهد، به حداقل می رساند. استفاده از ابزارهای خودکار به دلیل ترسیم دست آزاد یا تفسیر نادرست اندازه‌ها، احتمال خطا را کاهش می دهد.
  3. قابلیت ویرایش: نقشه‌های CAD پویا و قابل ویرایش هستند. تغییرات در ابعاد، اشکال یا یادداشت ها را می توان به سرعت و به دقت انجام داد. هر گونه تغییر ایجاد شده به طور خودکار در کل نقشه اعمال می شود.
  4. شبیه سازی و تجزیه و تحلیل: نرم افزار CAD اغلب شامل ابزارهای شبیه سازی و تجزیه و تحلیل می شود. مهندسان می توانند به صورت مجازی عملکرد، یکپارچگی ساختاری و عملکرد طراحی های خود را آزمایش کنند. این امر به شناسایی زودهنگام مشکلات احتمالی کمک می کند.
  5. سهولت بازتولید و اشتراک گذاری: نقشه های CAD را می توان بدون از دست دادن کیفیت تکثیر کرد، به اشتراک گذاشت و به صورت دیجیتال ارسال کرد و امکان همکاری یکپارچه بین صاحبان مختلف پروژه را فراهم کرد.
  6. استانداردسازی و تطابق: نرم افزار CAD اغلب شامل کتابخانه هایی از قطعات، نمادها و قالب های استاندارد است که با استانداردهای صنعت مطابقت دارد و اطمینان حاصل می کند که طرح ها با مقررات یا الزامات خاص انطباق دارند.

آیا ایجاد تغییر و تنظیمات در نقشه CAD آسان است؟

همانطور که پیش‌تر گفته شد، اعمال تغییرات روی یک نقشه CAD فرآیندی بسیار ساده و کارآمد محسوب می‌شود. نرم افزارهای CAD طیف وسیعی از ابزارهای اختصاصی را برای ویرایش و اصلاح نقشه‌ها ارائه می‌دهند که به شرح ذیل است:

  • طراحی پارامتریك (Parametric Design): در این روش با تغییر پارامترها (متغیرهای هندسی) تعریف شده در مدل، کل نقشه به‌صورت خودکار به‌روز شده و یکپارچگی طرح حفظ می‌شود. این قابلیت به‌ویژه در مواردی که نیاز به اعمال تغییرات متعدد در ابعاد و هندسه طرح وجود دارد، بسیار حائز اهمیت است.
  • ابزارهای ویرایش (Editing Tools): این ابزارها برای تغییر شکل هندسی (کشیدن، چرخاندن، آینه‌سازی، حذف) اجزای نقشه کاربرد دارند و به کاربر امکان می‌دهند تا به‌طور دقیق و ظریف طرح خود را ویرایش کند.
  • لایه‌ها و کامپوننت‌ها (Layers & Components): این قابلیت سازماندهی و ویرایش مجزای بخش‌های مختلف نقشه را مشابه با مدیریت لایه‌ها در نرم‌افزار فتوشاپ تسهیل می‌کند. با استفاده از لایه‌ها و کامپوننت‌ها، می‌توان به‌طور جداگانه روی هر بخش از نقشه کار کرد بدون اینکه بر سایر قسمت‌ها تأثیر گذاشته شود.
  • تاریخچه و قابلیت بازگشت (History & Undo): این قابلیت، امکان بازگشت به مراحل قبل از ویرایش و بازیابی طرح را مشابه اکثر نرم‌افزارها فراهم می‌سازد. به‌این‌ترتیب، در صورت بروز هرگونه مشکل یا اشتباه در حین ویرایش، به‌راحتی می‌توان به نسخه قبلی نقشه بازگشت.
  • تابع کپی و آینه‌سازی (Copy & Mirror): این توابع تکثیر و ایجاد تقارینه‌ی آینه‌ای از اجزای نقشه را ساده می‌کنند و در مواردی که نیاز به تکرار طرح در جهات مختلف یا ایجاد تقارینه‌ی هندسی وجود دارد، بسیار کاربردی هستند.
  • ابزارهای اشتراکی (Collaboration Tools): این ابزارها امکان ویرایش همزمان و برخط (Real-Time) نقشه را برای اعضای تیم فراهم می‌آورند. به‌این‌ترتیب، طراحان و مهندسان می‌توانند به‌طور همزمان روی یک نقشه کار کرده و به‌طور لحظه‌ای تغییرات یکدیگر را مشاهده و اعمال کنند.

با استفاده از این ابزارها، طراحان و مهندسان می‌توانند به‌طور کارآمد و دقیق نقشه‌های CAD خود را ویرایش و اصلاح کرده و به بهترین نتیجه‌ی ممکن دست یابند.

چگونه یک نقشه مهندسی ایجاد کنیم؟

در درجه اول، درک هدف از ترسیم نقشه و آنچه که باید در آن منتقل شود، کلیدی است. سطح جزئیات مورد نیاز چیست؟ مخاطبان موردنظر چه کسانی هستند؟ (تولیدکنندگان، پیمانکاران، مهندسان و غیره). پس از تعیین این موارد، گام بعدی جمع آوری تمام اطلاعات لازم از جمله ابعاد و مواد تشکیل دهنده است.

هنگامی که هدف، مخاطب و مشخصات را مشخص کردید، باید تصمیم بگیرید که چگونه نقشه خود را ترسیم خواهید کرد. آیا دستی ترسیم خواهد شد؟ یا از CAD استفاده خواهید کرد؟

اگر مسیر دستی را طی می‌کنید، لازم است با ترسیم نماهای ارتوگرافیک (مقاطع عمود برهم – بالا، روبرو، جانبی و غیره) آغاز کنید. ابزارهای فنی ترسیم مانند گونیا، خط‌کش‌ تی و انواع شابلن برای این کار نیاز خواهند بود. برای ترسیم CAD، کافیست یک فایل جدید باز کرده و واحدها، مقیاس و تنظیمات ترسیم مناسب را پیکربندی نمایید.

گام بعدی افزودن ابعاد و یادداشت‌هاست. ابعاد، تلرانس‌ها، برچسب‌ (label)، یادداشت‌ها و نمادها را اضافه نمایید و اطمینان حاصل کنید که همه موارد به دقت نام‌گذاری شده باشند. پس از این مرحله، زمان بازبینی و تایید نقشه می‌رسد؛ همیشه دقت را مدنظر داشته باشید.

سپس باید مشخص کردن ریویزیون‌ها (نسخه‌ها) در صورت لزوم، تکمیل فایل صورت گیرد. برای نقشه‌های دستی، بلوک عنوان و اطلاعات حاشیه‌ را در نظر بگیرید. برای فایل‌های CAD، آنها را در فرمت مناسب ذخیره نموده و فراداده (Metadata) لازم را نیز اضافه نمایید. پس از اتمام این مراحل، فایل نقشه برای تایید و مراحل بعدی آماده است! همچنین نگهداری و ویرایش سند در حین طی کردن چرخه عمر آن نیز اهمیت دارد.

آیا نقشه CAD برای CNC با نقشه CAD برای چاپ سه بعدی یکسان است؟

در حالی که هم CNC و هم چاپ سه بعدی از نقشه‌های CAD استفاده می‌کنند، در نحوه آماده‌سازی یا بهینه‌سازی نقشه‌ها به دلیل ماهیت متمایز روش‌های تولید، تفاوت‌هایی وجود دارد.

هنگام طراحی برای CNC، قطعه باید با در نظر گرفتن فرآیند کاهشی (Subtractive) طراحی شود. برش دادن مواد از یک بلوک باید در فایل CAD گنجانده شود. نقشه‌های CAD برای ماشینکاری CNC باید شامل دستورالعمل‌های خاصی برای مسیر ابزار، انتخاب ابزار، عمق برش و تلرانس‌ها باشد. جدا از ابعاد، تلرانس‌ها و هندسه‌های استاندارد مورد نیاز، نیاز به علامت‌گذاری واضح ویژگی‌های مختلف، پرداخت سطوح و هر گونه دستورالعمل خاص مربوط به اپراتور ماشین نیز وجود دارد.

هنگام ترسیم برای چاپ سه بعدی، قطعه باید با در نظر گرفتن فرآیند افزایشی (Additive) طراحی شود. به جای حذف مواد، به صورت لایه به لایه ساخته می شود. مدل های CAD باید جامد باشند و سطوح و ساختارهای داخلی را به دقت تعریف کنند. ملاحظات خاص برای چاپ سه بعدی ممکن است شامل بهینه‌سازی هندسه‌ها برای چاپ باشد، این شامل مواردی مانند اضافه کردن سازه‌های پشتیبانی یا تنظیم جهت‌گیری برای به حداقل رساندن لبه‌ها و بهبود قابلیت چاپ می‌شود. برای چاپ سه بعدی، جزئیاتی مانند ضخامت دیواره، تراکم پرکننده و صافی سطح ممکن است مهمتر از ماشینکاری CNC باشد.

در حالی که اصول بنیادی یکسان باقی می‌ماند، بهینه‌سازی و الزامات خاص برای ماشینکاری CNC در مقابل چاپ سه بعدی می‌تواند به طور قابل توجهی متفاوت باشد. درک تفاوت‌های ظریف هر فرآیند تولید به ایجاد نقشه‌های CAD متناسب با نیازها و محدودیت‌های خاص فناوری مورد استفاده کمک می‌کند.

آینده نقشه کشی مهندسی: تحولات و نوآوری‌ها

نقشه کشی مهندسی در سال‌های اخیر تحولات چشمگیری را تجربه کرده است و با ظهور فناوری‌های نوین، آینده‌ای روشن و پر از نوآوری در انتظار آن است. در ادامه، به بررسی برخی از مهم‌ترین روندهای نوظهور و مفاهیم مرتبط با آینده نقشه کشی مهندسی خواهیم پرداخت.

روندهای نوظهور

  • طراحی پارامتریک: در این روش، اجزای یک مدل به صورت پارامتری تعریف می‌شوند و با تغییر پارامترها، کل مدل به صورت خودکار به روز می‌شود. این روش به طراحان اجازه می‌دهد تا سریع‌تر و با انعطاف‌پذیری بیشتری طرح‌های خود را تغییر دهند و بهینه کنند.
  • چاپ سه بعدی: چاپ سه بعدی به طراحان اجازه می‌دهد تا مدل‌های فیزیکی را مستقیماً از فایل‌های CAD تولید کنند. این فناوری به ویژه در تولید قطعات سفارشی و نمونه‌های اولیه بسیار مفید است.
  • واقعیت مجازی (VR) و واقعیت افزوده (AR): با استفاده از این فناوری‌ها، طراحان می‌توانند مدل‌های سه بعدی خود را در یک محیط مجازی مشاهده کرده و با آن‌ها تعامل کنند. این امر به آن‌ها کمک می‌کند تا مشکلات طراحی را زودتر شناسایی کرده و طراحی‌های بهتری ایجاد کنند.
  • هوش مصنوعی و یادگیری ماشین: هوش مصنوعی و یادگیری ماشین در حال تغییر دادن روش‌های طراحی و تولید هستند. این فناوری‌ها به سیستم‌ها اجازه می‌دهند تا از داده‌های موجود یاد بگیرند و تصمیمات هوشمندانه‌ای بگیرند. به عنوان مثال، می‌توان از هوش مصنوعی برای بهینه‌سازی طراحی قطعات، پیش‌بینی مشکلات تولید و حتی طراحی خودکار استفاده کرد.

نقش هوش مصنوعی و یادگیری ماشین

  • خودکارسازی فرآیندهای طراحی: هوش مصنوعی می‌تواند بسیاری از کارهای تکراری و زمان‌بر در طراحی را خودکار کند. به عنوان مثال، می‌توان از هوش مصنوعی برای ایجاد هندسه‌های پیچیده، بهینه‌سازی طرح‌ها و تولید مستندات استفاده کرد.
  • بهبود دقت و سرعت: الگوریتم‌های یادگیری ماشین می‌توانند با تحلیل حجم عظیمی از داده‌ها، به شناسایی الگوها و بهبود دقت طراحی کمک کنند.
  • طراحی مولد: هوش مصنوعی می‌تواند به طراحان کمک کند تا ایده‌های جدید و خلاقانه‌ای تولید کنند. به عنوان مثال، می‌توان از هوش مصنوعی برای ایجاد طرح‌های متنوعی از یک محصول بر اساس یک سری محدودیت‌ها و معیارها استفاده کرد.

مفاهیم مرتبط

  • مدل‌سازی اطلاعات ساختمان (BIM): BIM یک روش جامع برای ایجاد و مدیریت اطلاعات ساختمان است. در BIM، تمام اطلاعات مربوط به یک ساختمان، از جمله هندسه، مصالح، سیستم‌های مکانیکی، برقی و ساختاری، در یک مدل سه بعدی یکپارچه می‌شوند. BIM به بهبود همکاری بین تیم‌های مختلف درگیر در پروژه‌های ساختمانی کمک می‌کند و منجر به کاهش هزینه‌ها و افزایش کیفیت می‌شود.
  • مهندسی همزمان (Concurrent Engineering): در مهندسی همزمان، تمام فعالیت‌های مرتبط با طراحی و تولید یک محصول به صورت همزمان و موازی انجام می‌شود. این روش به کاهش زمان توسعه محصول و بهبود کیفیت آن کمک می‌کند.
  • مدیریت چرخه عمر محصول (PLM): PLM یک رویکرد جامع برای مدیریت تمام اطلاعات مرتبط با یک محصول در طول چرخه عمر آن است. PLM به سازمان‌ها کمک می‌کند تا محصولات خود را به طور موثر طراحی، تولید و نگهداری کنند.

آینده نقشه کشی مهندسی

آینده نقشه کشی مهندسی بسیار روشن است. با پیشرفت فناوری‌های نوین، نقشه کشی مهندسی به یک فعالیت بسیار هوشمند، خودکار و یکپارچه تبدیل خواهد شد. طراحان در آینده می‌توانند با استفاده از ابزارهای قدرتمند و هوش مصنوعی، محصولات پیچیده‌تر و نوآورانه‌تری را در زمان کوتاه‌تری طراحی کنند.

در کل، آینده نقشه کشی مهندسی به سمت شخصی‌سازی، خودکارسازی و یکپارچگی بیشتر پیش می‌رود.

سوالات متداول(FAQ)

نقشه مهندسی چیست و چه تفاوتی با نقشه CAD دارد؟

نقشه مهندسی یک نمایش بصری دقیق از یک قطعه یا سازه است که شامل اطلاعاتی مانند ابعاد، مواد، تلرانس‌ها و دیگر مشخصات فنی مورد نیاز برای تولید است. نقشه CAD، به کمک نرم‌افزارهای طراحی کامپیوتری ایجاد می‌شود و می‌تواند علاوه بر این اطلاعات، شبیه‌سازی‌ها و تحلیل‌های مهندسی را نیز شامل شود. نقشه CAD دقت بالاتری دارد و امکان ویرایش آسان‌تری را فراهم می‌کند.

آیا نقشه‌های CAD جایگزین نقشه‌های مهندسی سنتی شده‌اند؟

نقشه‌های CAD به دلیل دقت بالا و امکانات پیشرفته، در بسیاری از صنایع جایگزین نقشه‌های مهندسی سنتی شده‌اند. با این حال، نقشه‌های مهندسی همچنان در برخی مواقع، به ویژه در پروژه‌های ساده‌تر یا زمانی که نیاز به مستندسازی سریع است، مورد استفاده قرار می‌گیرند.

استانداردهای بین‌المللی نقشه کشی مهندسی چیست و چه اهمیتی دارند؟

استانداردهای بین‌المللی مانند ISO و ANSI قواعد و ضوابطی را برای نقشه کشی مهندسی تعیین می‌کنند که به یکپارچه‌سازی روش‌های ترسیم و انتقال اطلاعات کمک می‌کنند. این استانداردها اهمیت زیادی در کاهش خطاها، بهبود کیفیت محصولات و تسهیل ارتباطات بین‌المللی دارند.

آیا نقشه CAD برای CNC و چاپ سه‌بعدی یکسان است؟

اگرچه هر دو نقشه CAD برای CNC و چاپ سه‌بعدی از یک نرم‌افزار CAD استفاده می‌کنند، اما تفاوت‌هایی در تنظیمات و نیازهای فنی وجود دارد. برای مثال، نقشه‌های CAD برای CNC نیاز به تلرانس‌های دقیق‌تر و اطلاعات مربوط به ابزارهای ماشینکاری دارند، در حالی که نقشه‌های CAD برای چاپ سه‌بعدی بیشتر بر روی هندسه قطعه و ساختار داخلی تمرکز دارند.

چگونه می‌توان یک نقشه مهندسی یا CAD ایجاد کرد؟

برای ایجاد یک نقشه مهندسی، نیاز به مهارت‌های ترسیم دستی و دانش فنی دارید تا ابعاد و جزئیات را با دقت رسم کنید. برای ایجاد نقشه CAD، به نرم‌افزارهای CAD و دانش استفاده از آن‌ها نیاز دارید. این نرم‌افزارها ابزارهای مختلفی برای مدل‌سازی دوبعدی و سه‌بعدی، اعمال ابعاد و تلرانس‌ها، و شبیه‌سازی‌های مهندسی فراهم می‌کنند.

آیا تغییر در نقشه‌های CAD آسان‌تر از نقشه‌های مهندسی سنتی است؟

بله، در نقشه‌های CAD، تغییرات به راحتی و با دقت بالا انجام می‌شوند. شما می‌توانید هر بخشی از نقشه را ویرایش کرده و تغییرات را بلافاصله مشاهده کنید، بدون اینکه نیاز به ترسیم مجدد باشد. این ویژگی، یکی از مزایای بزرگ استفاده از نرم‌افزارهای CAD است.

آیا نقشه مهندسی هنوز هم استفاده می‌شود؟

قطعا. نقشه های مهندسی هنوز هم کاربرد زیادی دارند. در حالی که اکثر سازندگان برای تولید قطعه شما به یک فایل CAD نیاز دارند، اما نقشه های مهندسی همچنان برای مفاهیم اولیه، مستندات قانونی، اقلام قدیمی و مراجع ساخت استفاده می شود.

خلاصه

این مقاله به تفاوت نقشه مهندسی و نقشه CAD پرداخت و همچنین نحوه ایجاد و ویرایش نقشه را بررسی کرد.این مقاله برای اولین بار در سایت بازارگاه ساخت و تولید ایران به نشانی Digimfg.ir منتشر شده است.
