مقدمه

قالب‌گیری فشاری، یکی از روش‌های پرکاربرد در صنعت تولید است که از آن برای ساخت قطعات با استحکام و دوام بالا استفاده می‌شود. این روش با استفاده از فشار و حرارت، مواد را در قالب‌های فلزی فشرده می‌کند و به شکل نهایی تبدیل می‌کند.در این مقاله، به بررسی جامع این فرآیند، از جمله مزایا، معایب، کاربردها و موارد دیگر می‌پردازیم.

فهرست مطالب

قالب گیری فشاری یا قالب سازی فشاری؟

برای ترجمه Compression Molding به فارسی، دو عبارت “قالب گیری فشاری” و “قالب سازی فشاری” به کار می‌روند.

“قالب گیری فشاری” به فرایند شکل‌دهی به مواد در قالب اشاره دارد و بیشتر در متون علمی و فنی و مقالات تخصصی استفاده می‌شود.

“قالب سازی فشاری” به ساخت قالب برای فرآیند قالب‌گیری فشاری می‌پردازد و بیشتر در متون عمومی و معرفی فرآیند به مخاطبان عام کاربرد دارد.

قالب گیری فشاری چیست؟

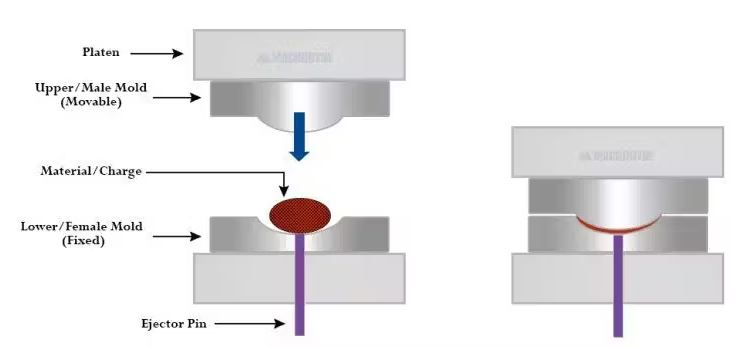

قالب گیری فشاری به انگلیسی Compression Molding یک فرآیند ساخت است که برای تولید طیف وسیعی از قطعات پلاستیکی یا کامپوزیتی استفاده می شود. این فرآیند شامل قرار دادن یک ماده از پیش اندازه گیری شده و از پیش گرم شده، مانند یک پلیمر ترموست یا ترکیب ترموپلاستیک، در یک حفره باز قالب است. سپس قالب بسته می شود و فشار بالایی برای فشرده کردن مواد و شکل دادن آن به فرم دلخواه اعمال می شود. گرما اغلب در کنار فشار برای تسهیل پخت یا ذوب مواد به کار می رود.

ترکیب گرما، فشار، و زمان باعث نرم شدن و جاری شدن ماده شده و حفره‌های قالب را پر کرده و شکل مورد نظر را به خود می‌گیرد. فشار اعمال شده تضمین می کند که مواد به طور یکنواخت در قالب توزیع و متراکم شده است. پس از اینکه ماده پخته شد و تحت فشار منسجم گردید، قالب باز می شود و محصول نهایی برداشته می شود. فرآیند پخت معمولا شامل واکنش شیمیایی است که ماده طی آن استحکام و دوام نهایی خود را به دست می آورد.

اهمیت قالب گیری فشاری

قالب گیری فشاری کاربرد خود را در پردازش محصولات میانی آغشته شده برای ایجاد قطعات کامپوزیتی نیمه ساختاری و ساختاری یافته است. اخیرا، قالبگیری فشاری برای مواد لایه مانند اتخاذ شده است، که عبارتی است از الیاف یا دسته‌های الیاف از پیش آغشته شده با یک ماتریس ترموست یا ترموپلاستیک. این مواد شباهت‌ هایی با مواد دورریز ترموست پیش آغشته یا مواد ترموپلاستیک بازیافتی دارند. قالبگیری فشاری همچنین امکان تولید قطعات کامپوزیتی پیچیده و بزرگ را با حداقل اتلاف مواد فراهم می کند. این روش یک گزینه جذاب برای بسیاری از صنایع به دنبال راه حل های ساخت مقرون به صرفه و مقاوم است.

محصولات میانی

منظور از محصولات میانی در فرآیند قالبگیری فشاری، موادی هستند که در مراحل بینابینی فرآیند تولید قرار دارند. به عبارت دیگر، این مواد نه مواد اولیه هستند و نه محصول نهایی.

چند نمونه از محصولات میانی:

  • الیاف: الیاف قبل از استفاده در کامپوزیت‌ها، به عنوان محصول میانی در نظر گرفته می‌شوند.
  • پری‌پرگ: پری‌پرگ، لایه‌ای از الیاف است که با رزین آغشته شده و به عنوان محصول میانی در ساخت کامپوزیت‌های الیافی استفاده می‌شود.
  • پارچه‌های پیش‌آغشته: پارچه‌های پیش‌آغشته، پارچه‌هایی هستند که با رزین یا مواد دیگر آغشته شده‌اند و به عنوان محصول میانی در ساخت کامپوزیت‌های پارچه‌ای استفاده می‌شوند.
  • گرانول‌های پلیمری: گرانول‌های پلیمری، دانه‌های ریز پلیمری هستند که قبل از تبدیل شدن به قطعات نهایی، به عنوان محصول میانی در نظر گرفته می‌شوند.

مراحل قالب گیری فشاری

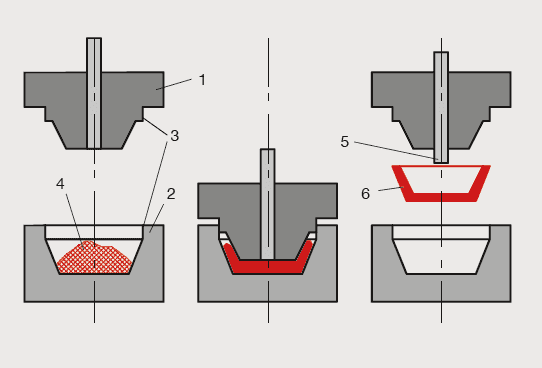

تصویر زیر به طور واضح مراحل مختلف فرآیند قالب گیری فشاری را نشان می‌دهد. در ادامه هر یک از این مراحل را بر اساس شماره‌های مشخص شده شرح می‌دهیم:

مرحله 1: آماده‌سازی قالب

  • نیمه پایینی قالب: در این مرحله، نیمه پایینی قالب که حفره شکل قطعه نهایی را دارد، به صورت باز نشان داده شده است. این نیمه معمولاً گرم شده است تا برای پذیرش مواد اولیه آماده شود.

مرحله 2: قرارگیری مواد اولیه

  • پر کردن حفره: مواد اولیه (که معمولاً ترموست‌ها هستند) به صورت پودر یا گرانول به داخل حفره قالب ریخته می‌شوند. این مواد در این مرحله به صورت آزادانه درون قالب قرار دارند.

مرحله 3: قرارگیری نیمه بالایی قالب

  • بستن قالب: نیمه بالایی قالب که دارای یک میله مرکزی است، بر روی نیمه پایینی قرار می‌گیرد. این میله مرکزی به اعمال فشار یکنواخت به مواد اولیه کمک می‌کند.

مرحله 4: اعمال فشار اولیه

  • فشرده شدن اولیه: با اعمال فشار اولیه، مواد اولیه به سمت دیواره‌های قالب رانده می‌شوند و شروع به پر کردن کامل حفره می‌کنند. این فشار باعث می‌شود تا مواد به هم نزدیک‌تر شده و آماده پخت شوند.

مرحله 5: اعمال فشار نهایی و پخت

  • پخت مواد: در این مرحله، فشار به طور قابل توجهی افزایش می‌یابد. این فشار بالا باعث می‌شود تا مواد به طور کامل با دیواره‌های قالب در تماس بوده و به شکل دلخواه درآیند. همزمان با اعمال فشار، حرارت نیز به قالب اعمال می‌شود تا واکنش پخت در مواد ترموست رخ داده و قطعه سخت شود.

مرحله 6: باز شدن قالب و خارج کردن قطعه

  • خنک‌سازی و خارج کردن: پس از اتمام فرآیند پخت و رسیدن قطعه به دمای محیط، قالب باز شده و قطعه نهایی از قالب خارج می‌شود. قطعه‌ای که به دست می‌آید دارای شکل دقیق و ابعاد مشخص است.

به طور خلاصه، فرآیند قالب گیری فشاری شامل مراحل زیر است:

  1. آماده‌سازی قالب
  2. پر کردن قالب با مواد اولیه
  3. بستن قالب
  4. اعمال فشار اولیه
  5. اعمال فشار نهایی و پخت
  6. باز کردن قالب و خارج کردن قطعه

قالب گیری فشاری چگونه عمل می کند؟

مراحل مختلفی در فرآیند قالبگیری فشاری وجود دارد:

1. ساخت قالب

قالب‌ها که معمولاً از فولاد یا آلومینیوم ساخته می‌شوند، برای برآورده کردن الزامات ابعادی و تناژی طراحی می‌شوند. هر قالب شامل یک حفره (فاصله بین قالب بالا و پایین)، یک قالب بالا و یک قالب پایین می‌شود.

2. راه اندازی

ماشین آلات برای فرآیند قالب گیری فشاری آماده می‌شوند. این کار شامل تمیز کردن قالب و روشن کردن گرمایش قالب (بسته به نوع ماشین) است. کنترل دما در قالبگیری فشاری، به خصوص برای مواد ترموست، برای جلوگیری از عیوب و تاب برداشتن، بسیار مهم است.

3. انتخاب مواد

انتخاب مواد مناسب در قالبگیری فشاری حائز اهمیت است. دو نوع اصلی مواد عبارتند از: ترموست‌ها و ترموپلاستیک‌ها. فرآیندهای مربوط به این مواد شباهت‌هایی دارند اما در برخی جنبه‌ها نیز متفاوت هستند.

ترموست‌ها

  1. خوراک (معمولاً رزین تقویت‌شده با الیاف، یا لاستیک یا سیلیکون) در حفره گرم شده قالب قرار می‌گیرد.
  2. قالب با سرعت و فشار برنامه‌ریزی شده بسته می‌شود.
  3. واکنش شیمیایی اتصال عرضی تحت فشار و دما رخ می‌دهد و قطعه پخته می‌شود.
  4. پس از پخت، فشار آزاد شده و قطعه از قالب خارج می‌شود.
  5. هرگونه رزین اضافی باید به صورت دستی بریده شود.

ترموپلاستیک‌ها

  1. فرآیند مشابه ترموست‌ها است، اما از قالب‌های خنک کننده با کنترل دما استفاده می‌شود.
  2. پس از سفت شدن ماده ترموپلاستیک در قالب، می‌توان آن را خارج کرد.
  3. در قالب‌گیری فشاری، ترموپلاستیک‌ها قبل از ورود به حفره قالب ذوب می‌شوند.
  4. فرآیند پر کردن قالب و اطمینان از پوشش کامل حفره با مواد ذوب شده از طریق طراحی و اجرای فرآیند قالب‌گیری مدیریت می‌شود.

4. زمان چرخه قالب‌گیری

زمان چرخه قالب‌گیری در قالب گیری فشاری به ضخامت قطعه بستگی دارد. به طور کلی، این زمان بین 60 تا 300 ثانیه است که قالبگیری فشاری را به یک فرآیند قالب‌گیری نسبتاً سریع برای مواد ترموست تبدیل می‌کند.

5. تجهیزات مورد استفاده

  1. پرس با تناژ بالا (150 تا 2500 تن)
  2. قالب گرم شده با دو نیمه (بالایی و پایینی) که با دقت ماشین‌کاری شده‌اند.
  3. حفره‌های قالب برای قرارگیری مواد و توزیع مناسب در طول فرآیند قالب‌گیری طراحی شده‌اند.
  4. اتاق گرمایش یا فر جداگانه برای گرم کردن مواد تا دمای ذوب
  5. مقاومت‌های الکتریکی استوانه‌ای بلند (عناصر گرمایش اولیه)
  6. سیستم هوای فشرده برای تمیز کردن (حذف مواد اضافی از حفره قالب یا سطح قطعه)
  7. سیستم‌های اتوماسیون (نوار نقاله، قیف، بازوهای رباتیک)
  8. دستگاه‌های کنترل و نظارت دما
  9. سیستم‌های تخلیه مکانیکی

چگونه از تغییر شکل در قالب‌گیری فشاری استفاده می‌شود؟

قالب‌گیری فشاری بر تغییر شکل یک ماده اولیه نرم شده تحت فشار و حرارت تکیه می‌کند تا ماده را به شکل دلخواه در قالب هدایت کند. این فرآیند شامل اعمال فشار یا فشردن یک ماده قابل انعطاف بین دو نیمه قالب گرم شده است. سپس ماده با خنک شدن یا طی فرآیند پخت، به یک قطعه قالب‌گیری شده تبدیل می‌شود.

در این فرآیند:

  • ماده اولیه: به موادی مانند پلاستیک، کامپوزیت‌ها، یا فلزات اشاره دارد که می‌توان آن‌ها را به شکل دلخواه درآورد.
  • نرم شدن: ماده اولیه قبل از قالب‌گیری باید تا حدی گرم شود تا نرم و قابل انعطاف شود.
  • قالب: از دو نیمه فلزی تشکیل شده است که شکل نهایی قطعه را تعیین می‌کند.
  • فشار: توسط یک پرس یا دستگاه مشابه اعمال می‌شود تا ماده را به داخل قالب هدایت کند.
  • حرارت: به حفظ دمای مناسب ماده در طول فرآیند قالب‌گیری کمک می‌کند.
  • خنک شدن: پس از اعمال فشار و حرارت، ماده با خنک شدن به شکل نهایی خود سفت می‌شود.
  • پخت: در برخی موارد، ممکن است از فرآیند پخت برای سفت شدن و ایجاد پیوندهای شیمیایی در مواد اولیه استفاده شود. این فرآیند می‌تواند به روش‌های مختلفی مانند گرم کردن، تابش نور، یا استفاده از مواد شیمیایی انجام شود.

مواد مورد استفاده در قالب‌گیری فشاری

قالب‌گیری فشاری طیف وسیعی از مواد را شامل می‌شود. در زیر به برخی از رایج‌ترین مواد مورد استفاده در این فرآیند می پردازیم:

1. اپوکسی(Epoxy)

رزین‌های اپوکسی به دلیل خواص مکانیکی عالی، مقاومت حرارتی بالا و پایداری ابعادی، در قالب‌گیری فشاری بسیار پرکاربرد هستند. آن‌ها هنگام ذوب به راحتی جریان می‌یابند و اطمینان حاصل می‌کنند که تمام حفره‌های قالب در طول فرآیند فشرده‌سازی به طور کامل پر شوند. قطعات اپوکسی پخته شده از استحکام و دوام بالایی برخوردارند و آن‌ها را برای کاربردهایی که نیاز به اجزای قالب‌گیری مستحکم دارند، مانند قطعات هوافضا، عایق الکتریکی و کامپوزیت‌های ساختاری، ایده‌آل می‌سازد.

2. سیلیکون(Silicone)

مواد سیلیکونی به دلیل مقاومت حرارتی استثنایی، انعطاف‌پذیری و خواص عایق الکتریکی عالی، برای قالب‌گیری فشاری بسیار مناسب هستند. آن‌ها می‌توانند خواص فیزیکی خود را در گستره دمایی وسیع حفظ کنند. مواد سیلیکونی می‌توانند به راحتی جریان یابند و با حفره‌های قالب پیچیده انطباق پیدا کنند، که اجازه تولید آب‌بندهای دقیق، واشرها، تجهیزات پزشکی و قطعات خودرو را می‌دهد.

3. ملامین(Melamine)

رزین‌های ملامین مقاومت حرارتی، سختی و مقاومت شیمیایی بسیار خوبی از خود نشان می‌دهند و آن‌ها را برای قالب‌گیری فشاری مناسب می‌سازد. ملامین به راحتی قالب‌گیری می‌شود و قطعات نهایی با پرداخت سطح عالی و پایداری ابعادی تولید می‌کند. ملامین معمولاً در قالب‌گیری فشاری برای ساخت ظروف آشپزخانه، لمینت‌های تزئینی، قطعات الکتریکی و ظروف مقاوم در برابر حرارت استفاده می‌شود.

4. اورتان(Urethane)

مواد اورتان یا پلی‌اورتان به دلیل چقرمگی استثنایی، مقاومت در برابر سایش و استحکام ضربه‌ای در قالب‌گیری فشاری مورد توجه هستند. آن‌ها می‌توانند طوری فرموله شوند که طیف وسیعی از خواص فیزیکی را از خود نشان دهند و آن‌ها را برای کاربردهای مختلفی تطبیق‌پذیر سازد. اورتان به خوبی در طول فرآیند قالب‌گیری فشاری جریان می‌یابد و اجازه طراحی‌های پیچیده قالب و تولید اقلامی مانند قطعات خودرو، غلتک‌ها، چرخ‌ها و آب‌بندهای صنعتی را می‌دهد.

5. پلی‌اتیلن با چگالی بالا (HDPE)-(High-Density Polyethylene)

HDPE یک ماده ترموپلاستیک است که به دلیل استحکام بالا، مقاومت شیمیایی و سختی شناخته شده است. در طول قالب‌گیری فشاری به راحتی ذوب و به آرامی جریان می‌یابد و حفره‌های قالب را با دقت پر می‌کند. قطعات پلی‌اتیلن با چگالی بالا دارای مقاومت ضربه‌ای و پایداری ابعادی بسیار خوبی هستند. قالب‌گیری فشاری معمولاً برای ساخت محصولاتی مانند قطعات خودرو و قطعات صنعتی استفاده می‌شود.

6. سولفید پلی‌فنیلن (PPS)-(Polyphenylene Sulfide)

PPS یک ترموپلاستیک با کارایی بالا با مقاومت شیمیایی استثنایی، عدم اشتعال‌پذیری و پایداری ابعادی است. این ماده هنگام ذوب خواص جریانی خوبی دارد و اطمینان می‌دهد که حفره‌های قالب در طول فرآیند به طور کامل پر شده‌اند. قطعات PPS استحکام و سفتی بالایی از خود نشان می‌دهند که آن‌ها را برای کاربردهای حساس‌های قطعات الکتریکی، قطعات خودرو و تجهیزات صنعتی مناسب می‌سازد.

7. پلی‌تترافلوئورواتیلن (PTFE)-(Polytetrafluoroethylene)

PTFE یک فلوئوروپلیمر ضد چسبندگی با مقاومت شیمیایی استثنایی و پایداری دمای بالا است. PTFE دارای ضریب اصطکاک پایینی و خواص عایق الکتریکی عالی است. این ماده می‌تواند به راحتی در قالب‌گیری فشاری جریان یابد و به همین دلیل می‌توان با آن اشکال پیچیده و قطعات دقیقی مانند واشرها، آب‌بندها، یاتاقان‌ها و اجزای عایق الکتریکی را تولید کرد.

کاربردهای قالب گیری فشاری

قالب‌گیری فشاری طیف وسیعی از کاربردها را شامل می‌شود. در زیر به برخی از کاربردهای معمول این روش اشاره می‌کنیم:

1. لوازم آشپزخانه

قالب‌گیری فشاری به طور معمول برای ساخت لوازم، ظروف و اثاثیه آشپزخانه مورد استفاده قرار می‌گیرد. این روش به ویژه برای تولید محصولاتی ظروف غذا مانند کاسه‌ها، فنجان‌ها و بشقاب‌ها، به خصوص آن‌هایی که از جنس ملامین هستند، استفاده می‌شود. قالب‌گیری فشاری امکان ایجاد اشکال مختلف با مواد مقاوم در برابر حرارت و سخت را فراهم می‌کند. فرایند قالب‌گیری فشاری، محصولاتی محکم و با دوام عالی تولید می‌کند که آن‌ها را برای استفاده روزانه مناسب می‌کند. علاوه بر این، قالب‌گیری فشاری قادر به تولید انبوه و کارآمد است که آن را به گزینه‌ای مقرون‌به‌صرفه برای تولید لوازم آشپزخانه در حجم بالا مبدل می‌سازد.

2. قطعات خودرو

قالب‌گیری فشاری نقش مهمی در تولید قطعات و پنل‌های بزرگ برای خودروها، تراکتورها و دیگر وسایل نقلیه ایفا می‌کند. این روش تولیدی معمولاً استفاده می‌شود زیرا این قطعات را با دقت و کارآمدی بالایی تولید می‌کند. علاوه براین، قالب‌گیری فشاری برای تولید قطعات پلاستیکی بی‌شماری که در اجزای داخلی وسایل نقلیه مانند پنل جلوی ماشین و درب‌ها و هم‌چنین قطعات موتور یافت می‌شوند، به کار گرفته می‌شود.

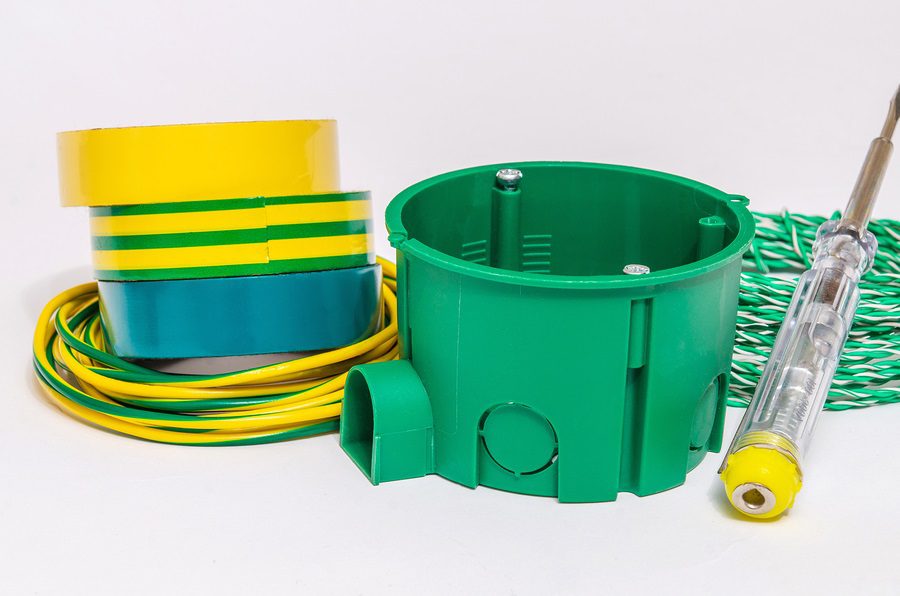

3. قطعات الکتریکی

روند قالب‌گیری فشاری کاربردهای مکرری در تولید سوکت‌های الکتریکی، صفحه‌کلیدها، کنتورها و سوئیچ‌ها پیدا می‌کند. این روش به دلیل قابلیت تولید قطعات با شکل‌های دقیق و اطمینان از عملکرد و قابل اعتماد بودن قطعات، گزینه‌ای ارجح به شمار می‌آید.

4. بازی‌های ويديویی و تجهیزات کامپیوتری

قالب‌گیری فشاری از تکنیک‌های معمول در تولید اجزای مورد نیاز برای کنترلرهای بازی‌های ویدیویی، صفحه‌کلیدها و دیگر تجهیزات مشابه است. این روش امکان استفاده از موادی با خواصی از قبیل مقاومت ضربه‌ای، پایداری ابعادی و عایق الکتریکی را فراهم می‌کند. با توجه به قابلیت دست‌یابی به پرداخت‌های سطحی دلخواه و تولید انبوه، قالب‌گیری فشاری انتخابی ایدئال برای تولید قطعاتی با دقت بالا، دوام و راحتی کاربر در بازی‌های ویدیویی و تجهیزات کامپیوتری است.

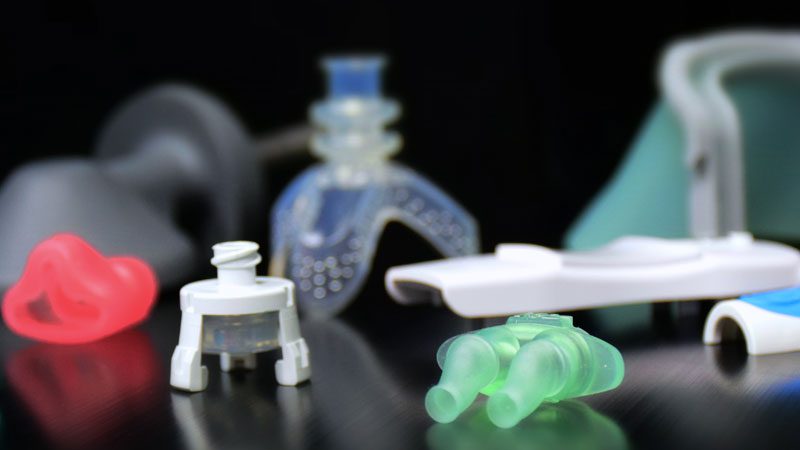

5. تجهیزات پزشکی و دندانپزشکی

قالب‌گیری فشاری روشی متداول در صنعت پزشکی برای تولید قطعات پلاستیکی و سیلیکونی بی‌شماری از قبیل ماسک‌های تنفسی و درپوش سرنگ‌هاست. این فرایند تولید اجزای دقیق و با کیفیت بالا که برای تجهیزات و لوازم پزشکی اساسی هستند را ممکن می‌سازد.

کیفیت قطعات تولید شده از طریق قالب‌گیری فشاری چگونه است؟

قالب‌گیری فشاری به تولید قطعات با کیفیت بالا شهرت دارد. این فرآیند تولید قطعات با حجم بالا و با دقت ابعادی، استحکام، مقاومت حرارتی و کیفیت سطحی مطلوب را امکان پذیر می‌سازد. با وجود اینکه هیچ فرآیند تولیدی کاملاً بدون نقص نیست، قالب‌گیری فشاری معمولاً قطعاتی با سطوح معیوب کمتر در مقایسه با سایر فرآیندهای قالب‌گیری مانند قالب‌گیری تزریقی و قالب‌گیری انتقالی تولید می‌کند. نقص‌های رایجی که می‌توانند در قالب‌گیری فشاری رخ دهند شامل فِلاش، تخلخل، پخت ناهموار، و لایه لایه شدن (delamination) است. با این حال، این عیوب را می‌توان از طریق طراحی مناسب قالب، کنترل دقیق دما و فشار و انتخاب مواد مناسب به حداقل رساند.

آیا قطعات قالب‌گیری فشاری بادوام هستند؟

بله. قالب‌گیری فشاری به چندین دلیل کلیدی، محصولاتی با دوام بالا تولید می‌کند. اول اینکه، انتخاب پلیمرهای ترموست در قالب‌گیری فشاری استحکام، سختی و مقاومت شیمیایی فوق‌العاده‌ای را ارائه می‌دهد. این مواد در طول فرآیند پخت تحت یک واکنش شیمیایی قرار می‌گیرند و شبکه‌ای پیوندی عرضی تشکیل می‌دهند که باعث افزایش دوام و پایداری می‌شود. علاوه بر این، توانایی گنجاندن الیاف با درصد بالا، مانند الیاف شیشه‌ای یا الیاف کربن، خواص مکانیکی همچون استحکام، سفتی و مقاومت ضربه‌ای را افزایش می‌دهد. توزیع یکنواخت مواد در حفره قالب، خواص مکانیکی یکنواختی را در کل قطعه تضمین می‌کند و نقاط ضعف و نواحی حساس به خرابی را به حداقل می‌رساند.

آیا استفاده از قالب‌گیری فشاری ایمن است؟

بله، قالب‌گیری فشاری اصولاً فرآیند تولیدی ایمنی تلقی می‌شود اگر اقدامات احتیاطی مناسب در حین کار رعایت شوند. برخی از رویه‌های کلیدی ایمنی که باید در این فرآیند دنبال شوند عبارتند از:

  • پوشیدن تجهیزات محافظتی مناسب، شامل عینک ایمنی، دستکش و لباس مقاوم در برابر حرارت
  • انجام تعمیر، نگهداری و بازرسی منظم تجهیزات و دستگاه قالب‌گیری فشاری
  • جابجایی و نگهداری مواد اولیه طبق دستورالعمل‌های ارائه‌شده توسط سازنده
  • فراهم کردن تهویه مناسب در محل کار
  • ارائه آموزش کافی به پرسنل و اپراتورها

آیا قالب‌گیری فشاری تقاضای بالایی دارد؟

بله، نه‌تنها تقاضا برای قالب‌گیری فشاری در حال حاضر بسیار بالا است، بلکه انتظار می‌رود بازار جهانی قالب‌گیری فشاری در سال‌های آینده به رشد چشمگیری ادامه دهد. پیش‌بینی می‌شود که بازار دستگاه‌های قالب‌گیری فشاری، رشد درآمد قابل‌توجهی را تجربه کند. این بازار به‌واسطه افزایش سرمایه‌گذاری‌های بخش‌های خصوصی و دولتی روی صنایع تولیدی، زیرساخت‌‌ها و خودروسازی در مقیاس جهانی، رونق بسیاری یافته است. در نتیجه این سرمایه‌گذاری‌ها، تقاضا برای دستگاه‌های قالب‌گیری فشاری نیز بسیار بالا رفته است. این روند، فرصت‌های پرسودی را در بازار جهانی دستگاه‌های قالب‌گیری فشاری فراهم می‌کند.

عمر مفید محصولات قالب‌گیری فشاری

عمر مفید محصولات قالب‌گیری فشاری به عوامل مختلفی بستگی دارد، از جمله:

  • نوع ماده استفاده شده: مواد مختلف عمر مفید متفاوتی دارند. به عنوان مثال، پلاستیک‌های مهندسی مانند PPS و PEEK عمر طولانی‌تری نسبت به پلاستیک‌های رایج مانند پلی‌پروپیلن دارند.
  • کاربرد مورد نظر: محصولاتی که در محیط‌های سخت و خشن استفاده می‌شوند، عمر مفید کوتاه‌تری نسبت به محصولاتی دارند که در محیط‌های داخلی و محافظت‌شده استفاده می‌شوند.
  • میزان نگهداری و مراقبت: با مراقبت و نگهداری مناسب، می‌توان عمر مفید محصولات قالب‌گیری فشاری را افزایش داد.

با این وجود، محصولات قالب‌گیری فشاری به طور کلی برای دوام و طول عمر بالا طراحی شده‌اند. در اینجا چند نمونه از عمر مفید محصولات قالب‌گیری فشاری در کاربردهای مختلف آورده شده است:

  • قطعات خودرو: 10 تا 20 سال
  • لوازم آشپزخانه: 5 تا 10 سال
  • تجهیزات الکتریکی: 10 تا 20 سال
  • تجهیزات پزشکی: 5 تا 10 سال

نکاتی برای افزایش عمر مفید محصولات قالب‌گیری فشاری:

  • از محصول در شرایط مناسب و مطابق با دستورالعمل‌های سازنده استفاده کنید.
  • محصول را به طور منظم تمیز و نگهداری کنید.
  • از محصول در برابر آسیب‌های فیزیکی و شیمیایی محافظت کنید.

آینده قالب‌گیری فشاری

آینده قالب‌گیری فشاری امیدبخش به نظر می‌رسد و این امر به چندین عامل مرتبط با شکل‌دهی صنعت تولید و تقاضا برای مواد پیشرفته بستگی دارد. در زیر به برخی از روندها و تحولات در این زمینه اشاره می‌کنیم:

  1. توسعه و استفاده از مواد پیشرفته: انتظار می‌رود توسعه و استفاده از مواد پیشرفته در صنایع مختلف، آینده قالب‌گیری فشاری را تحت تاثیر قرار دهد. این مواد، مانند کامپوزیت‌های فیبر کربن، پلیمرهای زیستی و ترموپلاستیک‌های با کارایی بالا، خواص بهبود یافته‌ای از جمله استحکام، وزن سبک و پایداری را ارائه می‌دهند.
  2. ادغام اتوماسیون و دیجیتال‌سازی: انتظار می‌رود ادغام فناوری‌های اتوماسیون و دیجیتال‌سازی، فرایند قالب‌گیری فشاری را ساده و بهینه کند. رباتیک پیشرفته، یادگیری ماشین و سیستم‌های نظارت بلادرنگ می‌توانند بهره‌وری، کنترل کیفیت و اثربخشی فرایند را افزایش دهند.
  3. تولید سطوح با بافت و المان‌های یکپارچه: قالب‌گیری فشاری امکان تولید سطوح با بافت و المان‌های یکپارچه از قبیل دنده‌ها، برجستگی‌ها، درج‌ها، نقاط اتصال، براکت‌های نصب و دیگر اجزای کاربردی را با دقت بالا فراهم می‌کند. این ویژگی‌ها به طور معمول مستقیماً در حین فرآیند قالب‎‌گیری و روی قطعه نهایی شکل می‌گیرند که این امر موجب تضمین موقعیت‌یابی و ترازبندی دقیق آن‌ها می‌شود. ادغام این ویژگی‌ها در حین فرایند قالب‌گیری، نیاز به انجام فرآیندهای تولیدی اضافی و مجزا یا بکارگیری تکنیک‌های اتصال مانند جوشکاری یا چسب‌زنی را کاهش می‌دهد.
  4. کاربردهای نوظهور: تطبیق‌پذیری قالب‌گیری فشاری در تولید قطعات با خواص مکانیکی برتر، مقاومت حرارتی و پایداری ابعادی، آن را برای بخش‌هایی مانند هوافضا، برقی و ساخت و ساز مناسب می‌سازد. از طرفی پیش‌بینی می‌شود کاربردهای نوظهوری مانند اجزای خودروهای برقی، قالب‌های پرینت سه بعدی و تجهیزات پزشکی نیز به رشد آینده قالب‌گیری فشاری کمک کنند.

مزایای قالب‌گیری فشاری

قالب‌گیری فشاری مزایای متعددی دارد که آن را به یک فرآیند تولید ترجیحی برای صنایع مختلف تبدیل می‌کند. برخی از مزیت‌های کلیدی قالب‌گیری فشاری عبارتند از:

  • تولید قطعاتی با استحکام و دوام عالی: اعمال فشار زیاد در طول این فرآیند، انباشتگی متراکم مواد را تضمین می‌کند که منجر به محصولاتی مستحکم و پایدار از نظر ساختاری می‌شود.
  • سازگاری با ضخامت‌های مختلف: به کارگیری قالب‌های سفارشی، تولید قطعاتی با هندسه‌ها، بافت‌ها و امکانات یکپارچه و منحصر به فرد از قبیل دنده‌ها، برجستگی‌ها، درج‌ها و نقاط اتصال را ممکن می‌سازد.
  • سازگاری با طیف وسیعی از مواد: قابلت استفاده با هر دو دسته مواد ترموست و ترموپلاستیک، به منظور برآوردن نیازهای متنوع برای کاربردهای مختلف.
  • استفاده کارآمد از مواد و کاهش هزینه‌های تولید: این روش در مقایسه با قالب‌گیری تزریقی و انتقال حرارتی، برای دستیابی به توزیع مواد یکنواخت و کارآمد در قطعات با دیواره ضخیم، مناسب‌تر است. این کارایی در استفاده از مواد می‌تواند منجر به صرفه‌جویی در هزینه‌ها از نظر استفاده مواد خام و هزینه کلی تولید گردد.
  • تولید قطعاتی با کیفیت سطح عالی: اعمال فشار بالا در هنگام قالب‌گیری، منجر به ایجاد سطوحی صاف و یکدست می‌شود.
  • امکان تولید انبوه: این روش امکان قالب‌گیری همزمان چندین قطعه در یک سیکل را فراهم می‌کند. استفاده از سیستم‌های خودکار و تجهیزات پیشرفته، بهره‌وری را بیشتر افزایش می‌دهد، زمان تولید را کاهش می‌دهد و خروجی تولید را افزایش می‌دهد.
  • امکان استفاده از مواد بازیافتی یا رزین‌های زیست پایه: این روش امکان استفاده از مواد بازیافتی یا رزین‌های زیست پایه را فراهم می‌کند. بدین گونه وابستگی به مواد اولیه کاهش می‌یابد و اصول اقتصاد دایره‌ای تقویت می‌شود.

معایب قالب‌گیری فشاری

اگرچه قالب‌گیری فشاری دارای مزایای متعددی است، باید برخی معایب آن را نیز در نظر گرفت. شماری از این معایب عبارتند از:

  1. محدودیت در تولید قطعات پیچیده: اگرچه امکان تولید قطعات پیچیده با این روش وجود دارد، اما قالب‌گیری فشاری برای تولید قطعات با هندسه‌های داخلی پیچیده و یا دیواره‌های نازک چندان مناسب نیست. استفاده از مواد اولیه از پیش شکل‌ گرفته (preform)، قالب باز و بازه فشار اعمال شده، آزادی عملی را در طراحی محدود می‌کند و این روش را برای تولید اشکال ساده‌تر مناسب‌تر می‌سازد.
  2. سرعت پایین‌تر:گرچه قالب‌گیری فشاری به عنوان یک فرآیند کند شناخته نمی‌شود، اما معمولا چرخه‌های زمانی طولانی‌تری نسبت به دیگر روش‌های قالب‌گیری، مانند قالب‌گیری انتقالی و تزریقی دارد. ترکیب اعمال فشار، اعمال حرارت و چرخه‌های خنک‌کاری می‌تواند منجر به بازه زمانی تولید طولانی‌تری به ازای هر قطعه شود.
  3. لبه‌های اضافه (فلَش): یک چالش مهم مرتبط با قالب‌گیری فشاری پیدایش لبه‌های اضافه (فلش) است که در صورت عدم مدیریت و نظارت مناسب می‌تواند مشکل‌ساز شود. این مسئله می‌تواند منجر به انجام فرایندهای اضافی مانند برش دستی و یا لبه‌ زدایی با نیتروژن مایع شود و بر هزینه‌های تولید بیافزاید.

تفاوت بین قالب‌گیری فشاری و تزریقی

تفاوت اصلی بین قالب‌گیری فشاری و قالب‌گیری تزریقی در نحوه شکل‌دهی مواد اولیه پلاستیکی به شکل دلخواه است. در قالب‌گیری فشاری، از فشار و حرارت بالا برای شکل دادن مواد در یک حفره باز قالب استفاده می‌شود. در مقابل، قالب‌گیری تزریقی، مواد پلاستیکی مذاب را تحت فشار به داخل حفره بسته قالب تزریق می‌کند.

قالب‌گیری تزریقی برای تولید قطعات ظریف و پیچیده با دیواره‌های نازک، هندسه‌های پیچیده، و ویژگی‌هایی مانند رزوه یا “شیار” یا “فرورفتگی” (undercut) مناسب است. مواد پلاستیکی مذاب تحت فشار بالا به داخل حفره بسته قالب تزریق می‌شود که امکان تولید قطعات دقیق و با جزئیات را فراهم می‌کند. در مقابل، قالب‌گیری فشاری برای قطعات بزرگ‌تر و محکم‌تر با هندسه‌های ساده‌تر و دیواره‌های ضخیم‌تر مناسب‌تر است. مواد در حفره باز قالب فشرده می‌شوند و آن را برای تولید قطعات بزرگ‌تر ایده‌آل می‌سازند.

از نظر سرعت تولید، قالب‌گیری تزریقی زمان چرخه کوتاه‌تری و سرعت تولید بیشتری دارد. تزریق مداوم مواد پلاستیکی مذاب امکان تولید سریع و کارآمد را فراهم می‌کند. از طرفی قالب‌گیری فشاری فرایندی کندتر محسوب می‌شود که علت آن، زمان بارگذاری مواد، فشرده‌سازی و پخت است.

اصطلاحات تخصصی

اصطلاح انگلیسیمعنی فارسی
Compression moldingقالب‌گیری فشاری
Moldقالب
Mold cavityحفره قالب
Pressپرس
Feedstockماده اولیه
Thermosetترموست
Thermoplasticترموپلاستیک
Cycle timeزمان چرخه
Flashفلاش
Injection moldingقالب‌گیری تزریقی
Geometryهندسه
Surface finishکیفیت سطح
Manufacturabilityقابلیت تولید
Curingپخت
Automationاتوماسیون
Digitalizationدیجیتالیزاسیون
Advanced materialsمواد پیشرفته
Carbon fiber compositesکامپوزیت‌های فیبر کربن
Biopolymersپلیمرهای زیستی
High-performance thermoplasticsترموپلاستیک‌های با کارایی بالا
Machine learningیادگیری ماشین
Real-time monitoringنظارت بلادرنگ
Textured surfacesسطوح با بافت
Integrated featuresویژگی‌های یکپارچه
Ribsدنده‌ها
Bossesبرجستگی‌ها
Insertsهسته یا قطعه تعبیه شده یا پین
Attachment pointsنقاط اتصال
Mounting bracketsبراکت‌های نصب
Undercutشیار یا فرورفتگی
Wall thicknessضخامت دیواره
Parting lineخط جدایش
Ejector pinsپین‌های اجکتور
Cooling channelsکانال‌های خنک‌کننده
Sprueمجرای مذاب
Runnerکانال هدایت مذاب
Gateدریچه ورودی مذاب
جدول اصطلاحات تخصی قالب گیری فشاری

خلاصه

قالب‌گیری فشاری یک فرآیند تولید کارآمد و مقرون به صرفه برای تولید قطعات پلاستیکی یا کامپوزیتی با استحکام و دوام بالا است. این فرآیند طیف وسیعی از مواد را شامل می‌شود و برای تولید انبوه قطعات با هندسه‌های مختلف مناسب است.این مقاله برای اولین بار در سایت بازارگاه الکترونیکی ساخت و تولید ایران به نشانی digimfg.ir منتشر شده است.

منابع

xometry.com/resources/injection-molding/compression-molding

سلب مسئولیت

محتوای ارائه شده در این صفحه وب صرفا جنبه اطلاع رسانی دارد. DIGIMFG هیچگونه ضمانت یا مسئولیتی، چه به صورت صریح یا ضمنی، در خصوص صحت، کامل بودن یا اعتبار اطلاعات بر عهده نمی گیرد. پارامترهای عملکرد، تلرانس های هندسی، ویژگی‌های طراحی خاص، کیفیت یا نوع مواد، یا فرایندها را نباید نمایانگر آنچه توسط تأمین کنندگان یا تولیدکنندگان شخص ثالث در شبکه DIGIMFG ارائه می‌شود، دانست. خریدارانی که به دنبال دریافت قیمت هستند موظفند تا الزامات فنی ویژه موردنیاز برای قطعات را تعریف کنند. برای کسب اطلاعات بیشتر، لطفاً به شرایط و ضوابط ما مراجعه کنید.
