همه چیز درباره فرمت فایل DXF برای چاپ سه بعدی

آخرین به روزرسانی

مقدمه

فرمت فایل DXF (مخفف Drawing Exchange Format یا Drawing Interchange Format) یکی از رایجترین فرمت‌ها برای مجموعه‌های CAD و CAM است. این فرمت در نرم‌افزارهای دو بعدی و سه بعدی CAD به طور جهانی مورد پشتیبانی قرار می‌گیرد. اما، این فرمت بیشتر به عنوان ابزاری برای امکان همکاری و به اشتراک گذاری مدل‌ها/نقشه‌ها بین برنامه‌های ناسازگار CAD به طور گسترده استفاده می‌شود. از آنجا که این یک سیستم برداری (vector) است، بدون افت کیفیتی که در برخی فرمت ها رایج است، با دقت تکثیر می‌شود.

این قابلیت همکاری جهانی بدین معنی است که تقریباً هر نمایشگر دو بعدی و سه بعدی CAD، مبدل فایل، مجموعه طراحی یا دستگاه CAM می‌تواند داده‌های ورودی در فرمت DXF را مدیریت کند و تفسیری دقیق از طرح اصلی تولید کند. در ابزارهای کامپیوتری تولید به کمک کامپیوتر(CAM) است که DXF بیشترین اهمیت را می‌یابد. بسیاری از ابزارهای کنترل عددی رایانه‌ای (CNC) به طور مستقیم از DXF برای تولید کد ماشینی مورد نیاز خود(جی کد-G-Code) استفاده می‌کنند.

این مقاله به دنبال پاسخ به این سوال است که “فایل DXF چیست؟” و تاریخچه، اهمیت، انواع فایل و کاربردهای استفاده را در نظر می گیرد.

فایل DXF چیست؟

فایل DXF یک فرمت CAD است که بیشتر توسط مهندسان، طراحان و معماران برای نقشه ها در هنگام طراحی و تولید محصول استفاده می شود. این اولین فرمت جهانی CAD دو بعدی است که توسط Autodesk در سال 1982 راه اندازی شد. در حالی که DXF می تواند فایل های سه بعدی را مدیریت کند، مهم است که به یاد داشته باشید که تنها می تواند در سه بعد با داده هایی که به عنوان سه بعدی DXF ذخیره شده اند کار کند.

این فرمت همچنان توسط Autodesk ، که به طور مرتب نسخه های به روز رسانی شده کد منبع باز (open-source) را منتشر می کند و سازگاری معکوس کامل را حفظ می کند، پشتیبانی می شود.سازگاری معکوس کامل به این معنی است که نسخه‌های جدیدتر نرم‌افزار می‌توانند فایل‌هایی را که با نسخه‌های قدیمی‌تر ایجاد شده‌اند، بدون مشکل باز و ویرایش کنند. DXF به عنوان یک ساختار فایل برداری آغاز شد. این بدان معناست که هر عنصر، حاصل رشته‌ای ریاضیاتی در یک فضای شبکه ای است، که آن را قادر می سازد تا با وضوحی که تنها از 16 بیت با قابلیت نمایشی اعشاری استفاده می کند محدود شده است، نمایش یابد.

می‌توانید روی یک فایل DXF زوم کنید، و وضوح تصویر تا زمانی که به حد زوم رسیده شود، بدون تغییر باقی می‌ماند. لازم است یادآوری شود که در طول تبدیل فرمت، از دست دادن واحدهای مقیاس/ابعاد بسیار رایج است. بنابراین، هنگام ساخت یک فایل STL، مراقب باشید که مدل شما به جای 100 میلی متر، 100 متر نشده باشد.

چه کسی فرمت فایل DXF را ایجاد کرد؟

Autodesk ساختار فرمت DXF را در سال 1982 ایجاد کرد. این فرمت به عنوان ابزار همکاری منبع باز برای AutoCAD طراحی شده بود. مانند بسیاری از فعالان این عرصه، Autodesk به دنبال تعریف استانداردی بود که بتواند تا حدودی کنترل آنرا حفظ کند. بیش از 50 سال بعد، Autodesk همچنان کنترل را در دست دارد و مرتباً به روزرسانی هایی را منتشر می کند.

چگونه یک فایل DXF را تبدیل کنیم؟

یک فایل DXF با استفاده از برنامه های نصب شده و ابزارهای آنلاین قابل تبدیل است. مراحل تبدیل یک فایل DXF بسته به برنامه و ابزار آنلاین مورد استفاده متفاوت خواهد بود. توصیه می شود قبل از تبدیل یک فایل DXF، مراحل خاص هر برنامه/ ابزار را بررسی کنید.

چگونه یک فایل DXF را باز کنم؟

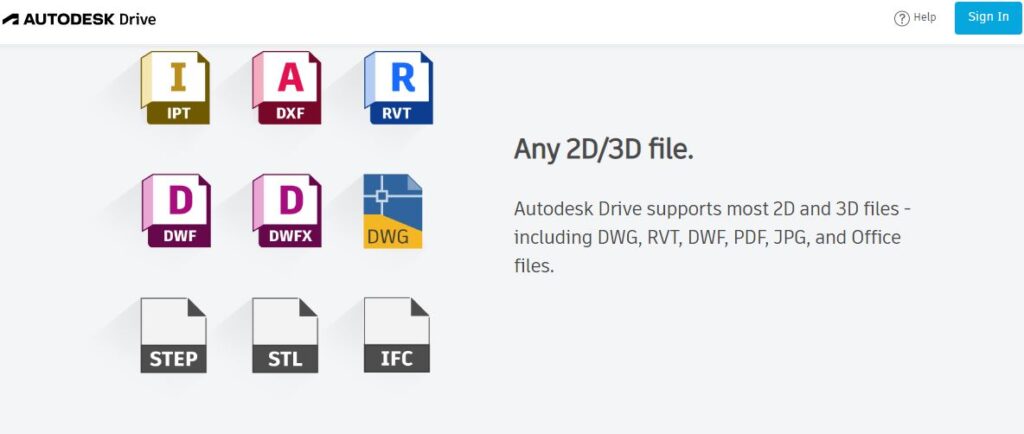

یک فایل DXF با استفاده از یک نمایشگر یا نرم افزار CAD/CAM قابل باز شدن است. هنگام استفاده از Autodesk Drive برای مشاهده، می توان مراحل زیر را دنبال کرد:

• در Autodesk، روی File کلیک کنید.
• Open را انتخاب کنید.
• فایل DXF را انتخاب کنید.
• روی Open کلیک کنید.

چگونه می توانم یک فایل DXF بسازم؟

ایجاد یک فایل DXF نتیجه یک دستور ذخیره به عنوان (save-as) یا تبدیل به فرمت دیگر(export) در طیفی از بسته‌های طراحی، مصورسازی، و رندر سه بعدی است. از آنجایی که DXF تاریخچه ای طولانی دارد، گاهی اوقات در نحوه مدیریت فرمت توسط بسته های CAD پیچیدگی هایی وجود دارد. با این حال، هنگام ذخیره یک فایل برای انتقال آن به یک تامین کننده CNC یا یک دستگاه CAM خانگی (تیغ برش وینیل، حکاک لیزری و غیره)، DXF ابزاری قابل اعتماد و مورد اطمینان گسترده است.

اهمیت فایل DXF چیست؟

DXF یکی از فرمت‌هایی است که به ابزارهای طراحی مختلف اجازه می‌دهد برای اشتراک گذاری طراحی ارتباط برقرار کنند. این فرمت به عنوان تامین کننده اطلاعات دقیق و قابل اعتماد به طیف کاملی از تجهیزات CNC و CAM برای ساخت محصولات طبق طراحی عمل می کند.

انواع فایل های DXF چیست؟

از نظر تاریخی فایل های DXF در دو فرمت وجود داشته اند – منحصراً ASCII از 1982 تا 1988 و باینری (binary) و ASCII از 1988. ابزارهای DXF امروزی که ساختار فایل منبع باز را به درستی اجرا می کنند می توانند هر دو نوع را مدیریت کنند. DXF در ابتدا به عنوان یک فرمت طراحی پدید آمد تا به سازمان ها در خارج از Autodesk اجازه دهد از داده های خود بدون دریافت داده های فرمت انحصاری DWG استفاده کنند.

تغییر به داده های سه بعدی با تکامل بازار گسترده CAD (و AutoCAD) اشتراک فایل های سه بعدی را امکان پذیر کرد. بنابراین، فایل‌های DXF دو بعدی و سه بعدی وجود دارند که هر دو می‌توانند توسط ابزارهایی که با استاندارد منبع باز Autodesk مطابقت دارند، استفاده شوند.

انواع فایل‌های DXF و جزئیات آن‌ها

فرمت فایل DXF (Drawing Exchange Format) به عنوان یک استاندارد باز برای تبادل داده‌های CAD، از انعطاف‌پذیری بالایی برخوردار است و می‌تواند اطلاعات هندسی مختلفی را ذخیره کند. به طور کلی، فایل‌های DXF به دو دسته اصلی تقسیم می‌شوند:

1. فایل‌های DXF ASCII

• ساختار: این نوع فایل‌ها از کدهای ASCII برای نمایش اطلاعات استفاده می‌کنند. هر کاراکتر در این فایل‌ها به صورت یک عدد ASCII ذخیره می‌شود.
• مزایا:
  • خوانایی آسان: به دلیل استفاده از کدهای ASCII، فایل‌های DXF ASCII را می‌توان با یک ویرایشگر متن ساده باز و ویرایش کرد. این امر برای عیب‌یابی و اصلاح دستی فایل بسیار مفید است.
  • سازگاری: اکثر نرم‌افزارهای CAD قادر به خواندن و نوشتن فایل‌های DXF ASCII هستند.
• معایب:
  • حجم فایل بزرگ‌تر: به دلیل استفاده از کدهای متنی، حجم فایل‌های DXF ASCII نسبت به فایل‌های باینری بیشتر است.
  • سرعت پردازش پایین‌تر: نرم‌افزارها برای پردازش فایل‌های DXF ASCII زمان بیشتری نیاز دارند.

2. فایل‌های DXF باینری

• ساختار: در این نوع فایل‌ها، اطلاعات به صورت باینری (دوتایی) ذخیره می‌شوند. هر بیت در این فایل‌ها می‌تواند مقدار 0 یا 1 را داشته باشد.
• مزایا:
  • حجم فایل کوچک‌تر: فایل‌های DXF باینری نسبت به فایل‌های ASCII حجم بسیار کمتری دارند.
  • سرعت پردازش بالاتر: نرم‌افزارها می‌توانند فایل‌های DXF باینری را سریع‌تر پردازش کنند.
• معایب:
  • خوانایی دشوار: فایل‌های DXF باینری برای انسان قابل خواندن نیستند و برای ویرایش آن‌ها به نرم‌افزارهای تخصصی نیاز است.

انواع موجودیت‌های DXF

موجودیت‌های DXF عناصر پایه تشکیل‌دهنده یک طراحی CAD هستند. هر موجودیت دارای یک کد گروه و یک مقدار است که نوع و ویژگی‌های آن موجودیت را مشخص می‌کند. برخی از مهم‌ترین انواع موجودیت‌های DXF عبارتند از:

• خط (Line): یک خط مستقیم را تعریف می‌کند که توسط دو نقطه مشخص می‌شود.
• دایره (Circle): یک دایره را تعریف می‌کند که توسط مرکز و شعاع مشخص می‌شود.
• قوس (Arc): یک قوس دایره‌ای را تعریف می‌کند که توسط مرکز، شعاع و زاویه شروع و پایان مشخص می‌شود.
• متن (Text): یک رشته متنی را در یک نقطه مشخص قرار می‌دهد.
• بلوک (Block): یک مجموعه از موجودیت‌ها را به عنوان یک بلوک تعریف می‌کند که می‌توان آن را در نقاط مختلف استفاده کرد.
• پلی‌لاین (Polyline): یک خط شکسته را تعریف می‌کند که از چندین بخش خطی یا قوسی تشکیل شده است.
• Spline: یک منحنی صاف و روان را تعریف می‌کند.
• سطح (Surface): یک سطح سه بعدی را تعریف می‌کند.
• حجم (Solid): یک حجم سه بعدی را تعریف می‌کند.

انتخاب نوع فایل DXF

انتخاب بین فایل‌های DXF ASCII و باینری به عوامل مختلفی مانند حجم فایل، سرعت پردازش، نیاز به ویرایش دستی و نرم‌افزارهای مورد استفاده بستگی دارد. در اکثر موارد، فایل‌های DXF باینری به دلیل حجم کمتر و سرعت پردازش بالاتر ترجیح داده می‌شوند. با این حال، در برخی موارد، مانند زمانی که نیاز به ویرایش دستی فایل وجود دارد، فایل‌های DXF ASCII ممکن است مناسب‌تر باشند.

نکته: برخی از نرم‌افزارهای CAD امکان ذخیره فایل‌های DXF در قالب‌های مختلف از جمله DXF R12، DXF R14، DXF 2000 و DXF 2010 را فراهم می‌کنند. هر یک از این قالب‌ها ویژگی‌های خاص خود را دارند و ممکن است برخی از موجودیت‌ها یا ویژگی‌ها را پشتیبانی نکنند.

فرمت فایل DXF به عنوان یک استاندارد باز برای تبادل داده‌های CAD، از انعطاف‌پذیری بالایی برخوردار است و می‌تواند اطلاعات هندسی مختلفی را ذخیره کند. درک تفاوت بین فایل‌های DXF ASCII و باینری و همچنین انواع موجودیت‌های DXF به شما کمک می‌کند تا فایل‌های DXF را بهتر درک کرده و از آن‌ها به طور موثر استفاده کنید.

جدول مقایسه فایل‌های DXF ASCII و باینری

ویژگی	فایل‌های DXF ASCII	فایل‌های DXF باینری
ساختار	متن‌محور (هر کاراکتر یک عدد ASCII)	باینری (دوتایی)
خوانایی	قابل خواندن توسط ویرایشگر متن	غیرقابل خواندن توسط انسان
حجم فایل	بزرگ‌تر	کوچک‌تر
سرعت پردازش	کندتر	سریع‌تر
ویرایش دستی	آسان‌تر	دشوارتر
سازگاری	بیشتر	ممکن است در برخی نرم‌افزارهای قدیمی‌تر محدودیت داشته باشد

بهترین مبدل های فایل DXF کدامند؟

بهترین مبدل های فایل DXF عبارتند از:

1. مبدل فایل Bear :مبدل Bear File Converter ابزاری قابل اعتماد و آسان برای استفاده است که تبدیل‌های DXF به STL را برای فایل‌های 50 مگابایت یا کمتر مدیریت می‌کند. Bear نیز به خوبی تبدیل به DXF را مدیریت می کند.
2. مبدل فایل Filestar DXF به STL : این برنامه یک مبدل سبک وزن با قابلیت نصب است که از پیچیدگی های کار اجتناب می‌کند. اگرچه به طور گسترده شناخته شده نیست، اما به خوبی پشتیبانی می شود و وظیفه خود را به خوبی انجام می دهد.
3. FreeCAD : این برنامه برای انجام طیف گسترده ای از تبدیل فایل ها مجهز است و با کمی تمرین، به کاربران امکان می دهد کارهای بسیار بیشتری از صرفا تبدیل فرمت های فایل انجام دهند.

بهترین برنامه های کاربردی برای فایل های DXF کدامند؟

برنامه های زیادی وجود دارند که امکان بیشتر از صرفا مشاهده و بررسی فایل های DXF را فراهم می کنند. در زیر برخی از بهترین برنامه ها آمده است:

• SolidWorks: این برنامه یک بسته طراحی حرفه ای پیشرو است که قدرت عظیم طراحی سه بعدی را به راحتی در دسترس قرار می دهد. منوهای مبتنی بر نماد، یادگیری اصول اولیه را آسان می کند. نکته منفی این است که با قیمت سالانه 1295 دلار گران‌قیمت است.
• FreeCAD: این یک بسته رایگان و کم حجم است که با این وجود قابلیت های طراحی قدرتمندی را ارائه می دهد و امکان توسعه سریع مهارت را فراهم می کند. این برنامه به طور گسترده استفاده می شود و محبوب است، با یک جامعه آنلاین عالی و بسیاری از فایل های DXF رایگان.
• GrabCAD: یک ابزار طراحی ساده است که کسب و کارهای بخش خانگی/صنعتی را هدف قرار داده است – اما در حوزه مدل سازی سه بعدی همچنان کاملاً توانمند است و رایگان است. جامعه حول GrabCAD در به اشتراک گذاری فایل عالی است، بنابراین فایل های رایگان DXF زیادی برای کاوش در حین یادگیری نحوه استفاده از ابزار وجود دارد.

مقایسه فرمت DXF با فرمت‌های رایج دیگر (STEP، IGES و DWG)

برای درک بهتر جایگاه فرمت DXF در میان سایر فرمت‌های CAD، مقایسه آن با فرمت‌های رایج دیگر مانند STEP، IGES و DWG بسیار مفید خواهد بود. هر یک از این فرمت‌ها ویژگی‌ها و کاربردهای خاص خود را دارند و انتخاب فرمت مناسب به نیازهای پروژه بستگی دارد.

فرمت DXF (Drawing Exchange Format)

• ویژگی‌ها: فرمت DXF یک فرمت ساده و متن‌محور است که برای تبادل اطلاعات بین نرم‌افزارهای مختلف CAD طراحی شده است. این فرمت از موجودیت‌های هندسی پایه مانند خط، دایره، قوس و متن تشکیل شده است.
• کاربردها: DXF به طور گسترده برای تبادل داده‌ها بین نرم‌افزارهای مختلف CAD، ایجاد مستندات فنی و تولید کدهای NC استفاده می‌شود.
• مزایا: سادگی، انعطاف‌پذیری، پشتیبانی گسترده توسط نرم‌افزارهای مختلف.
• معایب: ممکن است در نمایش برخی از ویژگی‌های پیچیده مانند پارامترها و روابط هندسی محدودیت‌هایی داشته باشد.

فرمت STEP (Standard for the Exchange of Product data)

• ویژگی‌ها: STEP یک استاندارد ISO برای تبادل داده‌های محصول است. این فرمت می‌تواند اطلاعات پیچیده هندسی، توپولوژیکی و ویژگی‌های محصول را به صورت ساخت‌یافته ذخیره کند.
• کاربردها: STEP به طور گسترده در صنایع مختلف برای تبادل اطلاعات بین نرم‌افزارهای مختلف CAD، CAM و CAE استفاده می‌شود.
• مزایا: قابلیت نمایش اطلاعات پیچیده، پشتیبانی از استانداردهای بین‌المللی.
• معایب: پیچیدگی ساختار فایل، حجم فایل بزرگتر نسبت به DXF.

فرمت IGES (Initial Graphics Exchange Specification)

• ویژگی‌ها: IGES یک استاندارد قدیمی‌تر برای تبادل داده‌های هندسی است. این فرمت از موجودیت‌های هندسی پایه و برخی از ویژگی‌های سطح بالاتر پشتیبانی می‌کند.
• کاربردها: IGES به طور گسترده در صنایع مختلف برای تبادل داده‌های هندسی بین نرم‌افزارهای مختلف استفاده می‌شود.
• مزایا: پشتیبانی گسترده توسط نرم‌افزارهای قدیمی‌تر.
• معایب: محدودیت در نمایش اطلاعات پیچیده، ساختار فایل کمتر ساخت‌یافته نسبت به STEP.

فرمت DWG (Drawing)

• ویژگی‌ها: DWG فرمت اختصاصی نرم‌افزار AutoCAD است و برای ذخیره اطلاعات طراحی دو بعدی و سه بعدی استفاده می‌شود. این فرمت می‌تواند اطلاعات پیچیده هندسی، پارامتری و ویژگی‌های طراحی را ذخیره کند.
• کاربردها: DWG به طور گسترده در صنعت AEC (Architecture, Engineering, Construction) استفاده می‌شود.
• مزایا: قابلیت نمایش اطلاعات بسیار دقیق و پیچیده، پشتیبانی از ویژگی‌های خاص AutoCAD.
• معایب: فرمت اختصاصی AutoCAD و سازگاری محدود با نرم‌افزارهای دیگر.

جدول مقایسه

ویژگی	DXF	STEP	IGES	DWG
سادگی	بالا	پایین	متوسط	متوسط
انعطاف‌پذیری	بالا	بالا	متوسط	بالا
قابلیت نمایش اطلاعات پیچیده	پایین	بالا	متوسط	بالا
پشتیبانی از استانداردهای بین‌المللی	خیر	بله	بله	خیر
حجم فایل	کوچک	بزرگ	متوسط	متوسط
کاربردها	تبادل داده، ایجاد مستندات، تولید کدهای NC	تبادل داده‌های محصول، شبیه‌سازی	تبادل داده‌های هندسی	طراحی دو بعدی و سه بعدی

انتخاب فرمت مناسب

انتخاب فرمت مناسب به عوامل مختلفی مانند نوع نرم‌افزارهای مورد استفاده، پیچیدگی مدل، نیاز به حفظ اطلاعات خاص و استانداردهای صنعتی بستگی دارد.

• DXF: برای تبادل ساده اطلاعات بین نرم‌افزارهای مختلف و تولید کدهای NC مناسب است.
• STEP: برای تبادل اطلاعات پیچیده محصول بین نرم‌افزارهای مختلف CAD، CAM و CAE مناسب است.
• IGES: برای تبادل داده‌های هندسی بین نرم‌افزارهای قدیمی‌تر مناسب است.
• DWG: برای طراحی و ویرایش در محیط AutoCAD مناسب است.

به طور خلاصه:

• DXF یک فرمت ساده و همه کاره برای تبادل اطلاعات است.
• STEP یک استاندارد بین‌المللی برای تبادل اطلاعات پیچیده محصول است.
• IGES یک استاندارد قدیمی‌تر برای تبادل داده‌های هندسی است.
• DWG فرمت اختصاصی AutoCAD برای طراحی و ویرایش است.

در انتخاب فرمت مناسب، باید به نیازهای پروژه، نرم‌افزارهای موجود و استانداردهای صنعتی توجه کرد.

آیا یک فایل DXF با یک فایل CAD یکسان است؟

بله، یک فایل DXF همان فایل CAD است زیرا DXF یک فرمت CAD است. با این حال، فرمت فایل DXF به طور خاص برای این ایجاد شده است که به کاربران AutoCAD اجازه دهد بدون ارسال داده های DWG “اصلی” خود، اطلاعات را در اختیار کاربران غیر AutoCAD و تولیدکنندگان قرار دهند. DXF یک فرمت طراحی نیست. طراحی در یکی از طیف گسترده ای از بسته های CAD با فرمت اصلی آن انجام می شود. DXF شامل (تقریباً) تمام داده های طراحی است و به طور گسترده به عنوان یک ابزار ارتباطی CAD پذیرفته شده است.

تفاوت بین فایل DXF و فایل STL چیست؟

فایل‌های DXF و STL چندین تفاوت دارند. فایل‌های چاپگر سه بعدی STL یک فرم سه بعدی را به صورت مجموعه‌ای از چند ضلعی‌های دو بعدی (عموماً مثلث) با مختصات X-Y-Z استاندارد برای گوشه‌ها ذخیره می‌کنند. همچنین دارای یک خط “unit normal” به طول 1 واحد برای نشان دادن وجه بیرونی است. از سوی دیگر، DXF تعاریف لبه‌ها و انحنای را به عنوان توابع ریاضی خالص ذخیره می‌کند. این رویکرد تفسیری بسیار دقیق‌تر از یک شکل سه‌بعدی، هر چقدر هم که پیچیده باشد، تولید می‌کند.

تفاوت دیگر این است که STL اغلب محورهای مشترک دو چند ضلعی را نادرست مدیریت می‌کند و آنها را هم‌زمان اما نه به هم پیوسته می‌کند. این منجر به نقص فایل می‌شود که باید تعمیر شود. DXF در اتصال سطوح بسیار دقیق است، زیرا خط همبستگی بین آنها به صورت ریاضی و فقط یک بار تعریف می‌شود.

STL یک سیستم ساده و سبک است که معمولاً فقط داده‌های کافی برای بازتولید سطح یک بدنه را شامل می‌شود. این نمایش با وضوح خطی و زاویه‌ای (اندازه مثلث) که هنگام ایجاد فایل تعریف می‌شود، تقریب زده می‌شود. DXF فرمتی بسیار پرمحتواتر است که یک قطعه یا مونتاژ را با وضوح بسیار بالا در هر زمان توصیف می‌کند.

در نهایت، STL می‌تواند اطلاعات رنگ را در قالب باینری حمل کند، اما این قابلیت به ندرت استفاده می‌شود. DXF یک شماره رنگ را به هر سطح تولید شده ریاضی اختصاص می‌دهد و این اطلاعات ذاتی در فرمت فایل است.

کاربردهای فایل DXF در زمینه‌های مختلف، به ویژه ماشینکاری CNC و پرینت سه بعدی

فرمت فایل DXF به عنوان یک استاندارد صنعتی در حوزه طراحی به کمک کامپیوتر (CAD) و تولید به کمک کامپیوتر (CAM)، کاربردهای بسیار گسترده‌ای دارد. این فرمت به دلیل سادگی، انعطاف‌پذیری و پشتیبانی گسترده توسط نرم‌افزارهای مختلف، به یکی از پرکاربردترین فرمت‌های فایل در صنایع مختلف تبدیل شده است.

کاربردهای کلی فایل DXF

• تبادل داده بین نرم‌افزارهای CAD: DXF به عنوان یک فرمت واسط، امکان تبادل اطلاعات بین نرم‌افزارهای مختلف CAD را فراهم می‌کند. این امر به مهندسان و طراحان اجازه می‌دهد تا طرح‌های خود را به راحتی بین نرم‌افزارهای مختلف جابه‌جا کنند.
• ایجاد مستندات فنی: فایل‌های DXF می‌توانند برای ایجاد نقشه‌ها، دیاگرام‌ها و سایر مستندات فنی مورد استفاده قرار گیرند. این مستندات برای ساخت، مونتاژ و نگهداری محصولات بسیار مفید هستند.
• تولید کدهای NC: فایل‌های DXF می‌توانند به عنوان ورودی برای دستگاه‌های CNC (کنترل عددی کامپیوتری) استفاده شوند. این دستگاه‌ها با استفاده از اطلاعات موجود در فایل DXF، قطعات را با دقت بالا برش می‌دهند، سوراخ‌کاری می‌کنند و ماشین‌کاری می‌کنند.
• تهیه مدل‌های سه بعدی برای شبیه‌سازی و تجزیه و تحلیل: فایل‌های DXF می‌توانند برای ایجاد مدل‌های سه بعدی از قطعات و مجموعه‌ها استفاده شوند. این مدل‌ها برای شبیه‌سازی رفتار قطعات تحت بارگذاری، تحلیل جریان سیالات و سایر تحلیل‌های مهندسی مورد استفاده قرار می‌گیرند.

کاربردهای تخصصی فایل DXF

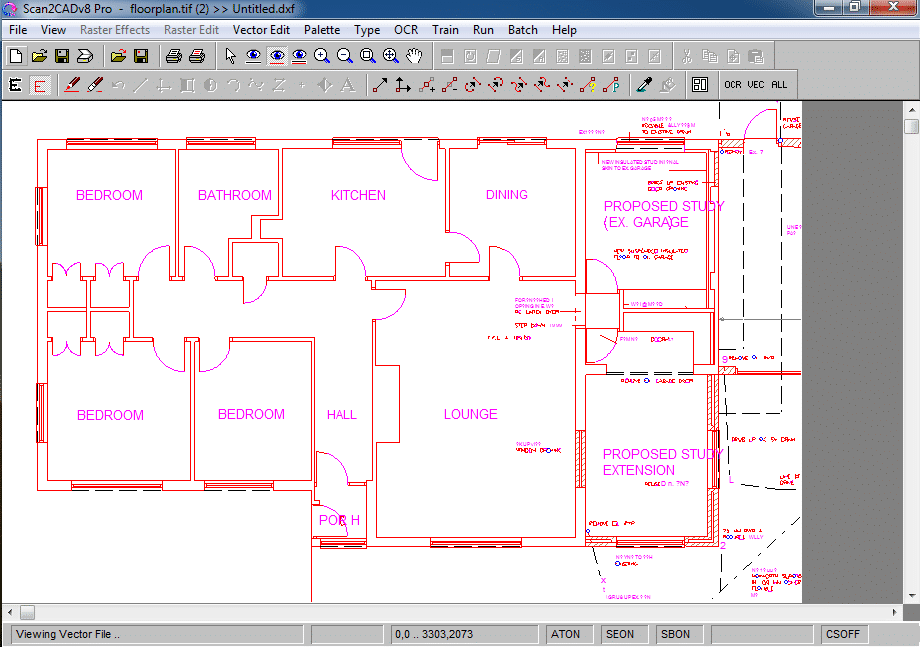

• معماری: در معماری، فایل‌های DXF برای طراحی نقشه‌های ساختمانی، ایجاد مدل‌های سه بعدی از ساختمان‌ها و طراحی داخلی استفاده می‌شوند. این فایل‌ها می‌توانند برای تولید نقشه‌های اجرایی، شبیه‌سازی نورپردازی و ایجاد تصاویر رئالیستی از ساختمان‌ها مورد استفاده قرار گیرند.
• مهندسی عمران: در مهندسی عمران، فایل‌های DXF برای طراحی سازه‌ها، راه‌ها، پل‌ها و سایر تاسیسات زیربنایی استفاده می‌شوند. این فایل‌ها می‌توانند برای محاسبه مقاومت سازه‌ها، تحلیل تنش‌ها و طراحی نقشه‌های اجرایی مورد استفاده قرار گیرند.
• طراحی صنعتی: در طراحی صنعتی، فایل‌های DXF برای طراحی محصولات مصرفی، لوازم الکترونیکی، خودرو و سایر محصولات استفاده می‌شوند. این فایل‌ها می‌توانند برای ایجاد مدل‌های سه بعدی از محصولات، شبیه‌سازی عملکرد محصولات و تولید قالب‌های تزریق پلاستیک مورد استفاده قرار گیرند.
• چاپ سه بعدی: فایل‌های DXF می‌توانند به عنوان ورودی برای پرینترهای سه بعدی استفاده شوند. البته، قبل از چاپ، فایل‌های DXF معمولاً به فرمت‌های دیگری مانند STL تبدیل می‌شوند.

کاربردهای فایل DXF در ماشینکاری CNC

• برش لیزری: فایل‌های DXF برای کنترل لیزرهای برش و حکاکی استفاده می‌شوند. با استفاده از این فایل‌ها، می‌توان طرح‌های پیچیده را با دقت بسیار بالا بر روی مواد مختلف برش داد.
• برش پلاسما: فایل‌های DXF برای کنترل دستگاه‌های برش پلاسما استفاده می‌شوند. این دستگاه‌ها برای برش فلزات با ضخامت بالا مورد استفاده قرار می‌گیرند.

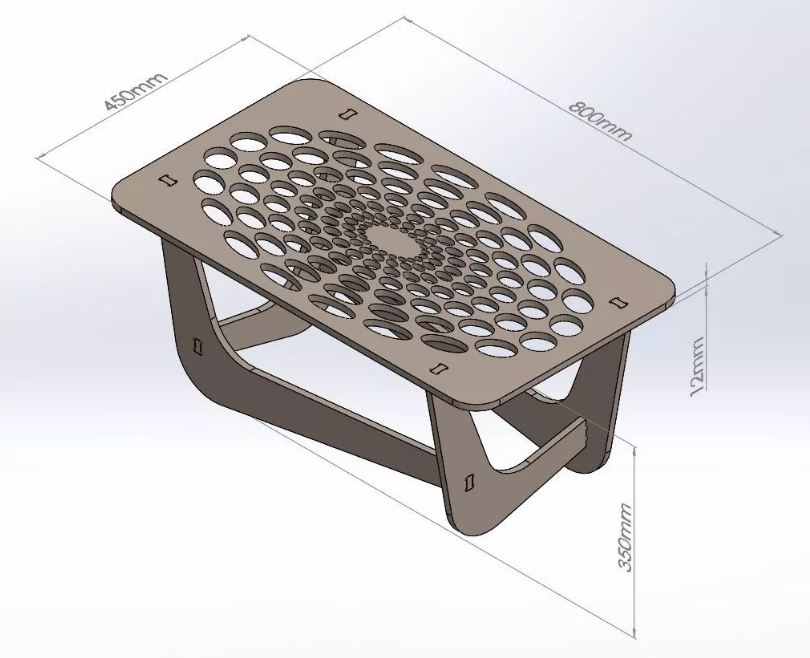

• ماشینکاری CNC: فایل‌های DXF برای کنترل دستگاه‌های CNC استفاده می‌شوند. این دستگاه‌ها می‌توانند عملیات مختلفی مانند فرزکاری، سوراخ‌کاری، تراشکاری و سنگ‌زنی را بر روی قطعات فلزی و غیرفلزی انجام دهند.

کاربردهای فایل DXF در پرینت سه بعدی

• تولید نمونه‌های اولیه: فایل‌های DXF می‌توانند برای تولید نمونه‌های اولیه از محصولات استفاده شوند. این نمونه‌ها به مهندسان و طراحان اجازه می‌دهند تا قبل از تولید انبوه، محصول را بررسی و اصلاح کنند.
• تولید قطعات سفارشی: فایل‌های DXF می‌توانند برای تولید قطعات سفارشی با اشکال پیچیده استفاده شوند. این قطعات می‌توانند در صنایع مختلف مانند پزشکی، هوافضا و خودرو مورد استفاده قرار گیرند.

مزایای استفاده از فایل‌های DXF در ماشینکاری CNC و پرینت سه بعدی

• سادگی و انعطاف‌پذیری: فرمت DXF ساده و قابل درک است و به راحتی توسط نرم‌افزارهای مختلف قابل پردازش است.
• دقت بالا: فایل‌های DXF می‌توانند اطلاعات هندسی را با دقت بسیار بالا ذخیره کنند.
• پشتیبانی گسترده: فرمت DXF توسط اکثر نرم‌افزارهای CAD و CAM پشتیبانی می‌شود.
• قیمت پایین: نرم‌افزارهای زیادی برای ایجاد و ویرایش فایل‌های DXF به صورت رایگان یا با هزینه کم در دسترس هستند.

فرمت فایل DXF به عنوان یک ابزار قدرتمند در صنایع مختلف مورد استفاده قرار می‌گیرد. این فرمت به دلیل سادگی، انعطاف‌پذیری و پشتیبانی گسترده، به یکی از استانداردهای صنعتی در حوزه طراحی و تولید تبدیل شده است. با توجه به پیشرفت‌های فناوری، انتظار می‌رود که کاربردهای فایل DXF در آینده بیشتر گسترش یابد.

سوالات متداول

خلاصه

این مقاله مروری بر فرمت فایل DXF، از جمله تاریخچه، کاربردها و اهمیت آن ارائه کرد.این مقاله برای اولین بار در سایت بازارگاه الکترونیکی ساخت و تولید ایران به نشانی digimfg.ir منتشر شده است.
