مقدمه
در دنیای گسترده تولید و مهندسی صنعتی، فناوری‌های نوینی به سرعت در حال تحول و پیشرفت هستند که نقش مهمی در بهبود کیفیت و افزایش بهره‌وری دارند. یکی از این فناوری‌های برجسته، ماشینکاری سه محور (3-Axis Machining) است که به طور فزاینده‌ای جایگاه خود را در صنایع مختلف تثبیت کرده است. اما ماشینکاری سه محور دقیقاً چیست و چه ویژگی‌هایی آن را از سایر روش‌های ماشینکاری متمایز می‌کند؟
در این مقاله، به بررسی جامع ماشینکاری سه محور می‌پردازیم. ابتدا با تعریف دقیق این فرآیند و توضیح اصول اساسی آن آشنا می‌شویم. سپس به بررسی مزایا و معایب ماشینکاری سه محور می‌پردازیم و نقش ماشین‌های CNC در این فرآیند را مورد تحلیل قرار می‌دهیم. علاوه بر این، کاربردهای متنوع این فناوری در صنایع مختلف را بررسی کرده و با مقایسه آن با ماشینکاری پنج محور، تفاوت‌ها و مزایای هر یک را مورد بحث قرار می‌دهیم.
همچنین به ترندها و نوآوری‌های آینده در حوزه ماشینکاری سه محور نگاهی خواهیم انداخت و چالش‌ها و راهکارهای موجود را بررسی می‌کنیم. با ارائه مطالعات موردی و نمونه‌های عملی، کاربردهای عملی این فناوری را به تصویر خواهیم کشید و استانداردها و نکات ایمنی مرتبط را نیز مورد توجه قرار خواهیم داد.
هدف از این مقاله، ارائه یک دیدگاه جامع و کامل از ماشینکاری سه محور است تا بتواند به تولیدکنندگان و مهندسان کمک کند تا با درک بهتر این فناوری، تصمیمات آگاهانه‌تری در انتخاب فرآیندهای تولیدی خود اتخاذ کنند. امیدواریم با مطالعه این مقاله، شما نیز به درک عمیق‌تری از نقش حیاتی ماشینکاری سه محور در صنعت امروز دست یابید و بتوانید از پتانسیل‌های آن به نحو احسن بهره‌برداری کنید.
فهرست مطالب
ماشینکاری سه محور چیست؟
ماشینکاری سه محور (3-Axis Machining) یک فرآیند پیشرفته در حوزه ماشینکاری چندمحوره است که شامل حرکت هماهنگ ابزار برش یا قطعه کار در سه محور اصلی—X، Y و Z—به صورت همزمان می‌باشد. در این فرآیند، ابزار برش قادر است در جهت‌های افقی (محور X)، عمودی (محور Y) و عمق (محور Z) حرکت کند، که این ترکیب حرکات امکان تولید قطعات با دقت بالا و اشکال پیچیده را فراهم می‌کند.
در ماشینکاری سه محور CNC، کنترل دقیق بر روی هر سه محور حرکت، برداشت مواد اضافی از قطعه کار را با دقت و کارایی بالا انجام می‌دهد. این دقت باعث می‌شود تا قطعات مکانیکی پیچیده و با جزئیات دقیق مطابق با نقشه‌های طراحی شده تولید شوند. علاوه بر این، ماشینکاری سه محور قابلیت انجام عملیات‌های متنوعی مانند فرزکاری، سوراخکاری و فیلامنت را در یک چرخه کاری واحد فراهم می‌کند، که این امر منجر به افزایش بهره‌وری و کاهش زمان تولید می‌شود.

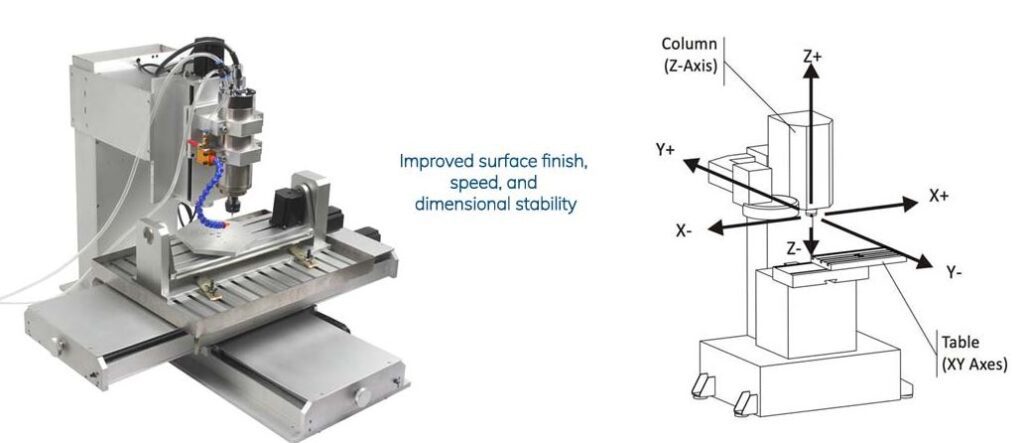

![ماشینکاری سه محور
[source:pipingmaterial.ae]](https://digimfg.ir/wp-content/smush-webp/2024/10/ماشین-کاری-سه-محور-1024x443.jpg.webp "ماشینکاری سه محور: تعریف، فرآیند، ماشین‌ها، کاربردها، مزایا و معایب 1")
درک فرآیند ماشینکاری سه محور
ماشینکاری سه محور فرآیندی پیشرفته است که در آن ابزار برش به طور همزمان در سه محور افقی (X)، عمودی (Y) و عمق (Z) حرکت می‌کند. این حرکت هماهنگ ابزار و قطعه کار، امکان برداشت دقیق مواد و شکل‌دهی به قطعات با جزئیات پیچیده را فراهم می‌آورد. ماشین‌های CNC سه محور با کنترل خودکار و دقیق بر روی این سه محور، قادر به اجرای عملیات ماشینکاری با دقت و سرعت بالا هستند.
چرخش اسپیندل ماشین فرز CNC نیز به ابزار برش امکان ایجاد اشکال هندسی دقیق‌تر را می‌دهد. دقت بالای این ماشین‌ها تضمین می‌کند که حتی پیچیده‌ترین قطعات مکانیکی می‌توانند با ابعاد و مشخصات دقیق طبق نقشه‌های طراحی شده تولید شوند. علاوه بر این، قابلیت انجام چندین عملیات مانند فرزکاری، سوراخکاری و فیلامنت در یک چرخه کاری واحد، بهره‌وری و کارایی فرآیند تولید را به طور قابل توجهی افزایش می‌دهد. به همین دلیل، ماشینکاری سه محور به یکی از روش‌های اصلی و کارآمد در تولید قطعات دقیق و پیچیده تبدیل شده است.
مزایا و معایب ماشینکاری سه محور
ماشینکاری سه محور یکی از پرکاربردترین و مهم‌ترین فرآیندهای تولیدی در صنایع مختلف است که با ارائه مزایای فراوان، جایگاه ویژه‌ای در تولید قطعات دقیق و پیچیده به خود اختصاص داده است. با این حال، مانند هر فناوری دیگری، این روش نیز دارای محدودیت‌ها و معایبی است که باید مورد توجه قرار گیرد. در ادامه به بررسی جامع‌تر مزایا و معایب ماشینکاری سه محور می‌پردازیم.
مزایای ماشینکاری سه محور
دقت بالا
- توضیح: ماشین‌های CNC سه محور به دلیل کنترل دقیق بر روی حرکت ابزار برش در سه جهت افقی (X)، عمودی (Y) و عمق (Z)، قادر به تولید قطعات با ابعاد و جزئیات بسیار دقیق هستند.
- مثال: در صنعت پزشکی، تولید ایمپلنت‌ها و ابزارهای جراحی نیازمند دقت بالا است که ماشینکاری سه محور این امکان را فراهم می‌کند.
تنوع و انعطاف‌پذیری
- توضیح: این نوع ماشینکاری قابلیت کار با طیف گسترده‌ای از مواد از جمله فلزات سخت، پلاستیک‌ها و چوب را دارد. همچنین، می‌تواند هندسه‌های متنوع و پیچیده‌ای را پردازش کند.
- مثال: در صنعت خودروسازی، از ماشینکاری سه محور برای تولید قطعات مختلف موتور، گیربکس و بدنه خودرو استفاده می‌شود.
اتوماسیون و کاهش نیاز به نیروی انسانی
- توضیح: ماشین‌های CNC سه محور به صورت خودکار عملیات ماشینکاری را انجام می‌دهند، که نیاز به دخالت دستی را به حداقل می‌رساند. این امر باعث افزایش بهره‌وری و کاهش خطاهای انسانی می‌شود.
- مثال: در تولید انبوه قطعات الکترونیکی، اتوماسیون فرآیند ماشینکاری سه محور موجب افزایش سرعت تولید و کاهش هزینه‌ها می‌گردد.
کارایی و بهره‌وری بالا
- توضیح: بهینه‌سازی استفاده از مواد و انرژی در ماشینکاری سه محور باعث افزایش کارایی فرآیند تولید می‌شود. همچنین، سرعت بالای تولید قطعات باعث افزایش بهره‌وری کلی کارخانه می‌گردد.
- مثال: در صنعت هوافضا، ماشینکاری سه محور برای تولید قطعات دقیق موتور جت که نیازمند کارایی بالا هستند، به کار می‌رود.
قابلیت تولید سری‌های کوچک تا بزرگ
- توضیح: ماشینکاری سه محور به راحتی می‌تواند تولید قطعات در مقیاس‌های مختلف را مدیریت کند، از تولید نمونه‌های اولیه تا تولید انبوه قطعات.
- مثال: در صنعت ابزار دقیق، تولید قطعات با تعداد کم برای نمونه‌سازی و سپس افزایش تولید به صورت انبوه با استفاده از ماشینکاری سه محور امکان‌پذیر است.
معایب ماشینکاری سه محور
محدودیت در پیچیدگی هندسه‌ها
- توضیح: اگرچه ماشینکاری سه محور قادر به تولید قطعات پیچیده است، اما برای هندسه‌های بسیار پیچیده که نیاز به دسترسی ابزار در چند جهت مختلف دارند، مناسب نیست و نیاز به ماشینکاری پنج محور دارد.
- مثال: در تولید قطعات هواپیما که دارای سطوح منحنی و پیچیده هستند، ماشینکاری سه محور ممکن است نتواند به دقت مورد نیاز دست یابد.
افزایش زمان تنظیم و برنامه‌ریزی
- توضیح: برای قطعات با هندسه‌های پیچیده، تنظیم ماشین سه محور می‌تواند زمان‌بر باشد. برنامه‌ریزی دقیق برای حرکت ابزار در سه محور نیازمند زمان و تخصص بیشتری است که ممکن است باعث تأخیر در تولید شود.
- مثال: در تولید قالب‌های تزریقی با جزئیات زیاد، تنظیم دقیق ماشینکاری سه محور ممکن است زمان زیادی بطلبد و سرعت تولید را کاهش دهد.
هزینه بالا در برخی موارد
- توضیح: ماشین‌های CNC سه محور، به ویژه مدل‌های پیشرفته، می‌توانند هزینه بالایی در خرید، نگهداری و عملیات داشته باشند. این هزینه‌ها ممکن است برای برخی تولیدکنندگان کوچک یا پروژه‌های با حجم پایین، توجیه‌پذیر نباشد.
- مثال: شرکت‌های کوچک که به تولید قطعات سفارشی با تعداد کم می‌پردازند، ممکن است نتوانند هزینه‌های بالای ماشینکاری سه محور را بپوشانند و به جای آن از روش‌های دیگر استفاده کنند.
محدودیت در دسترسی ابزار به قطعه کار
- توضیح: در برخی موارد، ابزار برش نمی‌تواند به تمام بخش‌های قطعه کار دسترسی پیدا کند، به ویژه در قطعات دارای برش‌های داخلی یا محفظه‌های عمیق. این موضوع می‌تواند منجر به نیاز به چندین تنظیم ماشین و افزایش زمان تولید شود.
- مثال: در تولید قطعات الکترونیکی پیچیده با کانال‌های عمیق، ماشینکاری سه محور ممکن است نتواند به تمامی جزئیات دسترسی پیدا کند و نیاز به تنظیمات متعدد داشته باشد.
نیاز به تخصص و تجربه برای برنامه‌نویسی CNC
- توضیح: برنامه‌ریزی ماشینکاری سه محور نیازمند دانش فنی و تجربه در برنامه‌نویسی CNC است. نبود تخصص کافی می‌تواند منجر به کاهش دقت و کیفیت قطعات تولیدی شود.
- مثال: در تولید قطعات دقیق پزشکی، نیاز به برنامه‌نویسی دقیق CNC برای تضمین کیفیت و ایمنی قطعات ضروری است که ممکن است توسط اپراتورهای کم‌تجربه به سختی قابل انجام باشد.
ماشینکاری سه محور با ارائه مزایای فراوانی مانند دقت بالا، تنوع در کاربردها، اتوماسیون و کارایی، نقش مهمی در صنایع مختلف ایفا می‌کند. با این حال، محدودیت‌هایی همچون پیچیدگی هندسه‌ها، هزینه‌های بالا و نیاز به تخصص فنی، این فناوری را برای برخی کاربردها و تولیدکنندگان چالش‌برانگیز می‌سازد. شناخت دقیق مزایا و معایب ماشینکاری سه محور به تولیدکنندگان کمک می‌کند تا تصمیمات آگاهانه‌تری در انتخاب فرآیندهای تولیدی خود اتخاذ کنند و از این فناوری به بهترین نحو بهره‌برداری نمایند.
درک فرآیند ماشینکاری سه محور
ماشینکاری سه محور یکی از پایه‌های اساسی در فرآیندهای تولیدی مدرن است که با ترکیب حرکت دقیق ابزار برش در سه محور اصلی، امکان تولید قطعات با دقت و کیفیت بالا را فراهم می‌آورد. در این بخش، به بررسی جامع و دقیق مراحل و جنبه‌های مختلف فرآیند ماشینکاری سه محور می‌پردازیم تا درک عمیق‌تری از این فناوری به دست آورید.
۱. مراحل برنامه‌ریزی و طراحی
فرآیند ماشینکاری سه محور با طراحی دقیق قطعه مورد نظر آغاز می‌شود. این طراحی معمولاً با استفاده از نرم‌افزارهای CAD (طراحی به کمک کامپیوتر) انجام می‌شود که مدل سه‌بعدی قطعه را به دقت ایجاد می‌کند. پس از طراحی، مدل سه‌بعدی به نرم‌افزار CAM (تولید به کمک کامپیوتر) منتقل می‌شود تا مسیر ابزار برش تعیین و برنامه‌نویسی لازم برای ماشین CNC ایجاد گردد. این مرحله شامل تعیین سرعت برش، عمق برداشت، نوع ابزار برش و ترتیب عملیات ماشینکاری است.
۲. تنظیم ماشین CNC
پس از آماده‌سازی برنامه، ماشین CNC سه محور تنظیم می‌شود. این تنظیم شامل نصب و کالیبراسیون ابزار برش، تنظیم قطعه کار در میز ماشین و اطمینان از ثبات و دقت موقعیت قطعه کار است. هرگونه انحراف در تنظیمات می‌تواند منجر به تولید قطعات ناصحیح و افزایش ضایعات تولیدی شود، بنابراین دقت در این مرحله از اهمیت ویژه‌ای برخوردار است.
۳. اجرای عملیات ماشینکاری
با شروع عملیات ماشینکاری، ابزار برش به صورت خودکار و هماهنگ در سه محور X، Y و Z حرکت می‌کند تا مواد اضافی از قطعه کار برداشته شده و شکل نهایی قطعه ایجاد شود. این عملیات شامل فرایندهای مختلفی مانند فرزکاری، سوراخکاری، بریدن و شکل‌دهی مواد است. ماشین CNC با دقت بالا و کنترل کامل بر سرعت و مسیر ابزار، امکان تولید قطعات با جزئیات پیچیده و ابعاد دقیق را فراهم می‌کند.
۴. کنترل و نظارت بر فرآیند
در طول فرآیند ماشینکاری، کنترل کیفیت و نظارت مداوم بر عملیات انجام می‌شود تا اطمینان حاصل شود که قطعه تولید شده با مشخصات طراحی شده مطابقت دارد. این نظارت می‌تواند به صورت دستی توسط اپراتور یا به صورت خودکار با استفاده از سیستم‌های اندازه‌گیری و حسگرهای تعبیه شده در ماشین انجام شود. هرگونه انحراف از برنامه‌ریزی اولیه باید به سرعت شناسایی و اصلاح گردد تا کیفیت نهایی قطعه تضمین شود.
۵. اتمام و بررسی نهایی قطعه
پس از اتمام عملیات ماشینکاری، قطعه تولید شده از ماشین خارج شده و تحت بررسی نهایی قرار می‌گیرد. این بررسی شامل اندازه‌گیری ابعاد، بررسی سطح قطعه و اطمینان از عدم وجود عیوب ساختاری است. در صورت نیاز، عملیات تکمیلی مانند پرداخت سطح، سمباده‌زنی یا پوشش‌دهی برای بهبود کیفیت نهایی قطعه انجام می‌شود.
۶. بهینه‌سازی و بهبود فرآیند
برای افزایش بهره‌وری و کاهش هزینه‌های تولید، فرآیند ماشینکاری سه محور باید به طور مداوم بهینه‌سازی و بهبود یابد. این بهینه‌سازی می‌تواند شامل بهبود برنامه‌نویسی CNC، انتخاب بهینه ابزار برش، تنظیم دقیق سرعت و عمق برداشت و استفاده از تکنولوژی‌های جدید مانند سیستم‌های خنک‌کننده پیشرفته و نرم‌افزارهای مدیریت تولید باشد. هدف از این بهینه‌سازی‌ها، افزایش سرعت تولید، کاهش ضایعات و ارتقاء کیفیت قطعات تولیدی است.
۷. مدیریت مواد و ابزار برش
یکی دیگر از جنبه‌های مهم فرآیند ماشینکاری سه محور، مدیریت صحیح مواد اولیه و ابزارهای برش است. انتخاب مواد مناسب برای قطعه کار و ابزار برش با کیفیت بالا می‌تواند تاثیر قابل توجهی بر دوام و دقت قطعه نهایی داشته باشد. همچنین، نگهداری و تعویض منظم ابزارهای برش برای جلوگیری از سایش و خرابی ابزار و تضمین کیفیت تولید ضروری است.
۸. ایمنی و رعایت استانداردها
در تمامی مراحل فرآیند ماشینکاری سه محور، رعایت اصول ایمنی و استانداردهای صنعتی از اهمیت بالایی برخوردار است. استفاده از تجهیزات حفاظتی، رعایت دستورالعمل‌های کاری و آموزش مناسب اپراتورها می‌تواند از وقوع حوادث کاری جلوگیری کرده و محیط تولیدی ایمن‌تری ایجاد کند. همچنین، رعایت استانداردهای بین‌المللی کیفیت و ایمنی باعث می‌شود که قطعات تولیدی با نیازهای بازار و مشتریان هماهنگ باشند.
۹. نقش نرم‌افزارهای پیشرفته در فرآیند ماشینکاری
نرم‌افزارهای پیشرفته نقش کلیدی در بهبود دقت و کارایی فرآیند ماشینکاری سه محور ایفا می‌کنند. این نرم‌افزارها با ارائه امکاناتی مانند شبیه‌سازی مسیر ابزار، بهینه‌سازی مسیر برش و پیش‌بینی مشکلات احتمالی، به اپراتورها کمک می‌کنند تا فرآیند ماشینکاری را با دقت و سرعت بیشتری انجام دهند. استفاده از تکنولوژی‌های مدرن مانند هوش مصنوعی و یادگیری ماشین نیز می‌تواند در بهبود خودکارسازی و بهینه‌سازی فرآیند ماشینکاری سه محور موثر باشد.
۱۰. پیش‌بینی و رفع مشکلات رایج در ماشینکاری سه محور
در طول فرآیند ماشینکاری سه محور، ممکن است با مشکلات مختلفی مواجه شوید که می‌تواند تاثیر منفی بر کیفیت و سرعت تولید داشته باشد. برخی از این مشکلات شامل لرزش ماشین، انحراف ابزار برش، تنظیمات نادرست قطعه کار و خطاهای برنامه‌نویسی هستند. شناخت و پیش‌بینی این مشکلات و اتخاذ راهکارهای مناسب برای رفع آن‌ها می‌تواند به کاهش ضایعات و افزایش کیفیت تولید کمک شایانی کند.
فرآیند ماشینکاری سه محور با ترکیب دقیق حرکت ابزار برش در سه محور اصلی، امکان تولید قطعات با دقت و کیفیت بالا را فراهم می‌آورد. درک عمیق از مراحل مختلف این فرآیند، از طراحی و برنامه‌ریزی تا اجرای عملیات و کنترل کیفیت، به تولیدکنندگان کمک می‌کند تا از این فناوری به بهترین نحو بهره‌برداری کنند و قطعاتی با کیفیت و مطابق با نیازهای بازار تولید نمایند. بهینه‌سازی مداوم فرآیند و استفاده از تکنولوژی‌های پیشرفته نیز می‌تواند نقش مهمی در افزایش بهره‌وری و کاهش هزینه‌های تولید ایفا کند.
ماشین‌های مورد استفاده در ماشینکاری سه محور
در ماشینکاری سه محور، انتخاب نوع ماشین CNC مناسب نقش حیاتی در کیفیت و کارایی تولید دارد. انواع مختلف ماشین‌های سه محور هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند که در ادامه به معرفی و توضیح آن‌ها می‌پردازیم:
1. فرزهای CNC سه محور
فرزهای CNC سه محور از پرکاربردترین ماشین‌های ماشینکاری سه محور هستند که معمولاً در محورهای X، Y و Z حرکت می‌کنند. این فرزها اغلب دارای میز چرخان در محورهای اضافی مانند A، B یا C هستند، اما از آنجا که در هر لحظه تنها سه جهت حرکت ابزار امکان‌پذیر است، به عنوان ماشین‌های سه محور طبقه‌بندی می‌شوند. فرزهای سه محور بیشتر برای تولید قطعات مستطیلی و ساده استفاده می‌شوند و بخش عمده‌ای از وظایف ماشینکاری CNC را به عهده دارند.
2. مرکزهای ماشینکاری CNC سه محور
مرکزهای ماشینکاری CNC سه محور، فرزهای پیشرفتهای هستند که علاوه بر عملیات فرزکاری، قابلیت انجام وظایف دیگری مانند سوراخکاری و قلاویز‌زنی را نیز دارند. این ماشین‌ها با داشتن ویژگی‌ها و قابلیت‌های اضافی، امکان ماشینکاری قطعات پیچیده‌تر را فراهم می‌کنند و به تنوع بیشتری در تولید قطعات صنعتی منجر می‌شوند.
3. تراش‌های CNC سه محور
تراش‌های CNC سه محور با ابزارهای فعال و چرخان، توانایی‌های ماشینکاری سه محور را به خوبی ارائه می‌دهند. این تراش‌ها برای تولید قطعات استوانه‌ای به‌صورت بسیار کارآمد طراحی شده‌اند. در این ماشین‌ها، اسپیندل قطعه کار به صورت دایره‌ای می‌چرخد و ابزارهای برش به صورت خطی به قطعه نزدیک شده و آن را شکل می‌دهند. این روش به ویژه در تولید قطعات دقیق و تکراری کاربرد فراوان دارد.
4. روترهای CNC سه محور
روترهای CNC سه محور عمدتاً در صنعت چوب‌کاری مورد استفاده قرار می‌گیرند، به ویژه برای طراحی‌های پیچیده در ساخت مبلمان. علاوه بر چوب، این ماشین‌ها قادر به برش و شکل‌دهی موادی مانند پلاستیک، فوم و فلزات نرم‌تر نیز هستند. روترهای سه محور با دقت بالا و سرعت مناسب، امکان تولید طرح‌های زیبا و دقیق را فراهم می‌کنند.
5. ماشین‌های حکاکی CNC سه محور
این ماشین‌ها برای حکاکی یا کنده‌کاری طرح‌ها بر روی سطوح مختلف استفاده می‌شوند. حرکت سه‌محوره این ماشین‌ها، آن‌ها را برای انجام کارهای حکاکی دقیق و جزئی بسیار مناسب می‌سازد. از این ماشین‌ها در صنایع مختلفی مانند تولید تابلوهای تبلیغاتی، جواهرات و قطعات تزئینی استفاده می‌شود.
6. برش‌های پلاسما CNC سه محور
برش‌های پلاسما CNC سه محور برای برش سریع مواد ضخیم مناسب هستند، اگرچه از دقت فرزها یا تراش‌ها کمتر برخوردارند. در این تنظیم سه‌محوره، ابزار برش قادر به حرکت در جهات بالا، پایین، چپ، راست و جلو و عقب است، که آن را برای برش ورق‌های فلزی تخت ایده‌آل می‌کند. این ماشین‌ها به ویژه در صنایع فولاد و ساخت و ساز برای برش سریع و کارآمد فلزات استفاده می‌شوند.
انتخاب ماشین مناسب برای ماشینکاری سه محور بستگی به نوع قطعات مورد نظر و نیازهای تولید دارد. هر نوع ماشین دارای ویژگی‌ها و کاربردهای خاص خود است که با توجه به نیازهای تولید، می‌توان بهترین گزینه را انتخاب کرد. ماشین‌های سه محور با سادگی نسبی و هزینه مقرون‌به‌صرفه، همچنان به عنوان یکی از اصلی‌ترین ابزارهای تولید صنعتی شناخته می‌شوند و در صنایع مختلف نقش مهمی ایفا می‌کنند.
کاربردهای ماشینکاری سه محور
ماشینکاری سه محور به دلیل دقت بالا و قابلیت انعطاف‌پذیری، در صنایع متعددی به عنوان یک فناوری کلیدی شناخته می‌شود. در ادامه به برخی از مهم‌ترین کاربردهای این فناوری در صنایع مختلف می‌پردازیم:
1. صنعت خودروسازی
در صنعت خودروسازی، ماشین‌های CNC سه محور برای تولید قطعات مختلف خودرو از جمله اجزای موتور، گیربکس و قطعات سفارشی به کار می‌روند. این ماشین‌ها امکان تولید قطعات با دقت بالا و تکرارپذیری مناسب را فراهم می‌کنند که برای عملکرد صحیح و ایمنی خودرو ضروری است.

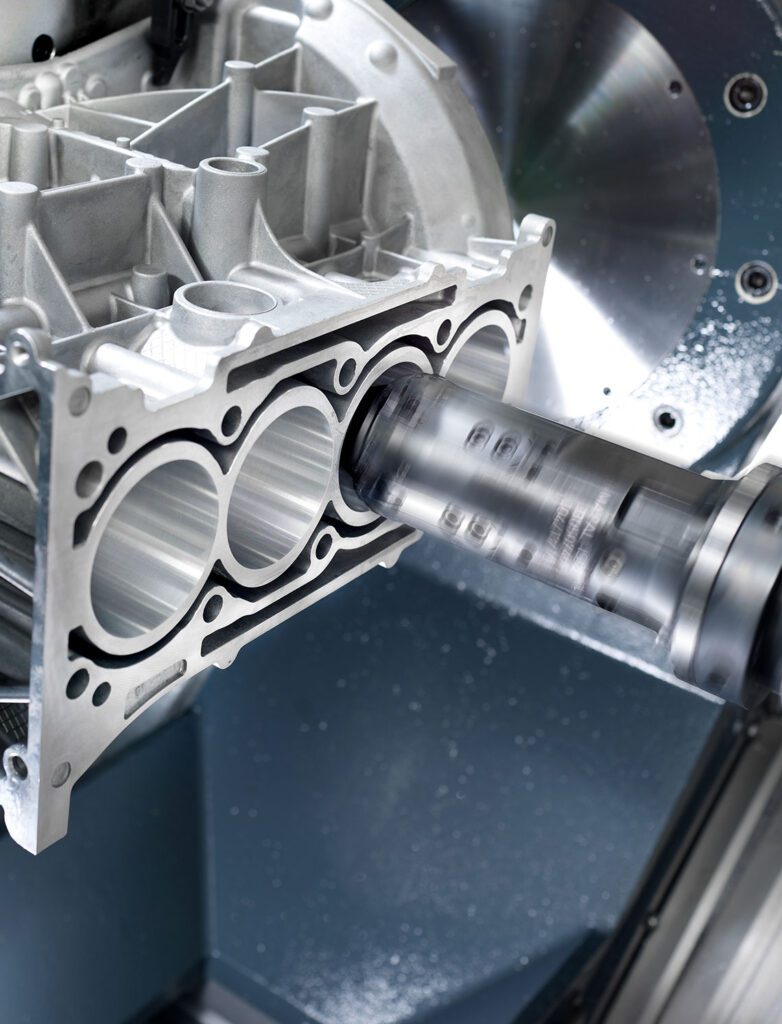

![ماشینکاری سه محور بلوک سیلندر
[source:heller.biz]](https://digimfg.ir/wp-content/smush-webp/2024/10/ماشینکاری-سه-محور-بلوک-سیلندر-782x1024.jpg.webp "ماشینکاری سه محور: تعریف، فرآیند، ماشین‌ها، کاربردها، مزایا و معایب 2")
2. صنعت هوافضا
دقت در تولید قطعات هوافضا از اهمیت ویژه‌ای برخوردار است. ماشینکاری سه محور برای ساخت قطعات حساس مانند توربین‌ها، پانل‌های ابزار و ایرفویل‌ها استفاده می‌شود. این قطعات نیازمند استانداردهای دقیق و کیفیت بالا هستند که ماشینکاری سه محور می‌تواند آن‌ها را برآورده کند.

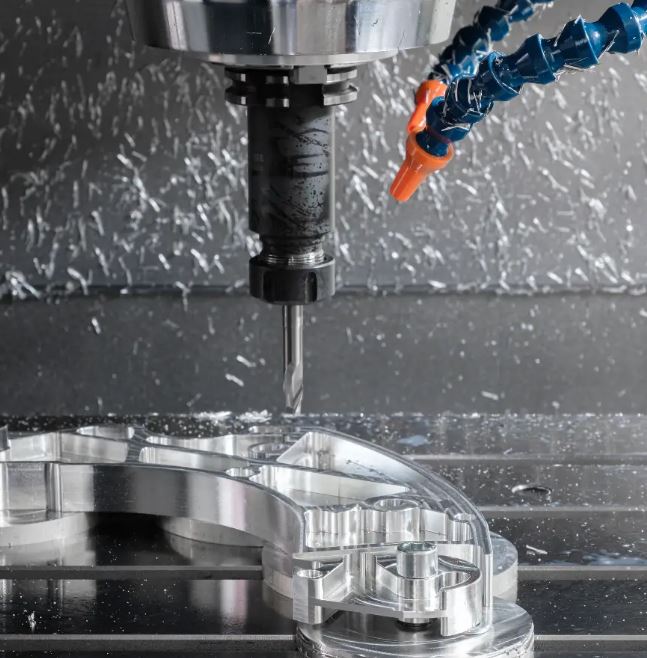

![فرزکاری سه محور براکت مورد استفاده در صنایع هوافضا
[source:rapiddirect.com]](https://digimfg.ir/wp-content/smush-webp/2024/10/فرزکاری-سه-محور-براکت-مورد-استفاده-در-صنایع-هوافضا.jpg.webp "ماشینکاری سه محور: تعریف، فرآیند، ماشین‌ها، کاربردها، مزایا و معایب 3")
3. صنعت پزشکی
در زمینه پزشکی، ماشین‌های سه محور برای تولید قطعات بسیار دقیق و سفارشی برای تجهیزات پزشکی مانند ایمپلنت‌های ارتوپدی، ابزارهای جراحی و پروتزها به کار می‌روند. این فناوری امکان تولید قطعاتی با ابعاد و مشخصات دقیق را فراهم می‌آورد که برای کاربردهای پزشکی حیاتی است.
![ماشینکاری سه محور ایمپلنت های دندان پزشکی
[source:youtube.com]](https://digimfg.ir/wp-content/uploads/2024/10/ماشینکاری-سه-محور-ایمپلنت-های-دندان-پزشکی-1024x576.jpg "ماشینکاری سه محور: تعریف، فرآیند، ماشین‌ها، کاربردها، مزایا و معایب 4")
4. صنعت الکترونیک
ماشینکاری سه محور در تولید قطعات الکترونیکی مانند مادربردها، نیمه‌هادی‌ها و محفظه‌های تجهیزات الکترونیکی به دلیل دقت بالا و تکرارپذیری مناسب مورد استفاده قرار می‌گیرد. این قطعات نیازمند پردازش‌های دقیق و جزئیات بالا هستند که ماشینکاری سه محور می‌تواند آن‌ها را تولید کند.
5. ساخت قالب و ماتریس
در صنایع قالب‌سازی و ماتریس‌سازی، ماشینکاری سه محور به دلیل توانایی تولید قطعات پیچیده و دقیق، کاربرد گسترده‌ای دارد. این فرآیند به تولید قالب‌های دقیق برای تزریق پلاستیک، ریخته‌گری فلزات و سایر فرآیندهای تولید کمک می‌کند.

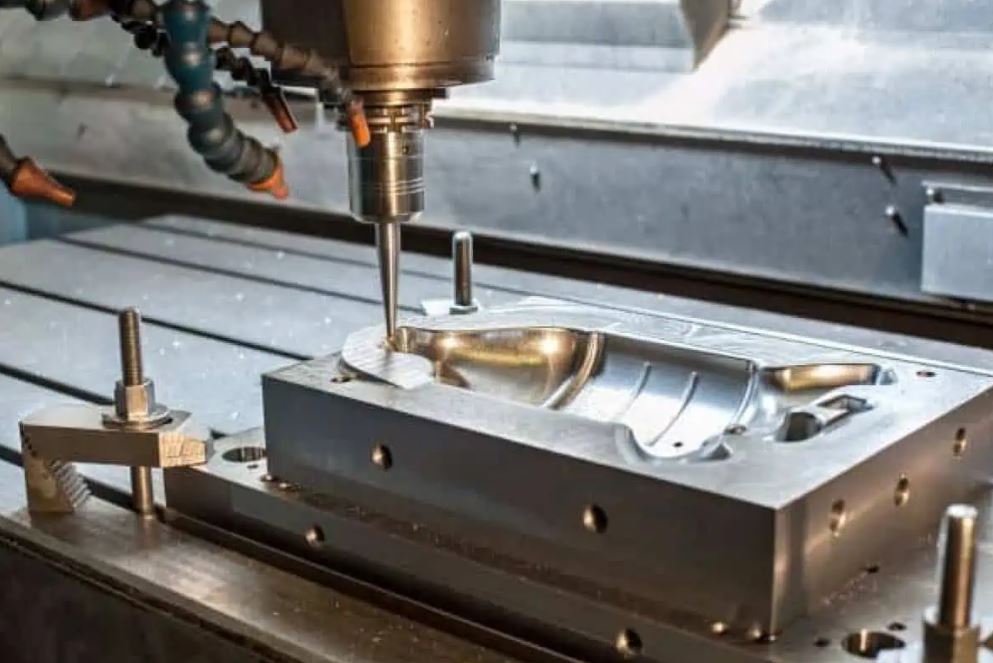

![ماشینکاری قالب با ماشین سه محور
[source:armesprecision.com]](https://digimfg.ir/wp-content/smush-webp/2024/10/ماشینکاری-قالب-با-ماشین-سه-محور.jpg.webp "ماشینکاری سه محور: تعریف، فرآیند، ماشین‌ها، کاربردها، مزایا و معایب 5")
6. صنعت ساخت‌وساز
در تولید تجهیزات و قطعات ساخت‌وساز مانند چرخ‌دنده‌ها، اجزای هیدرولیک و قطعات سفارشی دیگر، ماشینکاری سه محور به عنوان یک فناوری موثر به کار می‌رود. این ماشین‌ها امکان تولید قطعات با دقت بالا و در مقیاس‌های مختلف را فراهم می‌کنند.
7. صنعت جواهرسازی
ماشین‌های CNC سه محور در صنعت جواهرسازی برای طراحی‌های پیچیده و پرداخت‌های دقیق به کار می‌روند. این ماشین‌ها امکان ایجاد طرح‌های زیبا و جزئیات دقیق را در جواهرات فراهم می‌کنند که به کیفیت و جذابیت نهایی محصول کمک می‌کند.
8. صنایع چوبی
روترهای CNC سه محور در صنعت مبلمان و چوب برای کنده‌کاری، شکل‌دهی و برش‌های پیچیده استفاده می‌شوند. این ماشین‌ها با دقت بالا و قابلیت اجرای طرح‌های پیچیده، به تولید قطعات چوبی با کیفیت کمک می‌کنند.
9. سایر کاربردها
علاوه بر صنایع ذکر شده، ماشینکاری سه محور برای عملیات‌هایی مانند سوراخکاری، فرزکاری و قلاویز‌زنی نیز به طور گسترده‌ای مورد استفاده قرار می‌گیرد. این فناوری با ارائه دقت بالا و سرعت مناسب، در تولید قطعات متنوع نقش مهمی ایفا می‌کند.
توجه به هزینه و پیچیدگی
اگرچه ماشینکاری سه محور دارای مزایای فراوانی است، اما در برخی موارد ممکن است هزینه‌های بالا و زمان تنظیم طولانی‌تر نسبت به مزایای آن ترجیح داده نشود، به‌ویژه در کاربردهای پیچیده‌تر که نیاز به ماشینکاری پنج محور دارند. انتخاب مناسب نوع ماشینکاری بستگی به نیازهای خاص تولیدکننده و پیچیدگی قطعات مورد نظر دارد.
مقایسه ماشینکاری سه محور و پنج محور
ماشینکاری سه محور و پنج محور دو روش مهم در فرآیندهای تولیدی صنعتی هستند که هر کدام دارای ویژگی‌ها، مزایا و محدودیت‌های خاص خود می‌باشند. تفاوت اصلی بین این دو روش در تعداد محورهایی است که ابزار برش یا قطعه کار می‌تواند در آن‌ها حرکت کند. در ماشینکاری سه محور، حرکت ابزار محدود به سه محور افقی (X)، عمودی (Y) و عمق (Z) است، در حالی که ماشینکاری پنج محور با افزودن دو محور اضافی (معمولاً محورهای A و B) قابلیت‌های بیشتری را ارائه می‌دهد. در ادامه به بررسی جامع‌تری از این تفاوت‌ها می‌پردازیم.
تعداد و قابلیت محورها
در ماشینکاری سه محور، ابزار برش تنها در سه جهت اصلی حرکت می‌کند: محور X (افقی جلو و عقب)، محور Y (افقی چپ و راست) و محور Z (عمودی بالا و پایین). این محدودیت در حرکت ابزار باعث می‌شود که ماشینکاری سه محور برای قطعات با هندسه‌های ساده و متوسط بسیار مناسب باشد.
در مقابل، ماشینکاری پنج محور علاوه بر سه محور اصلی، دو محور اضافی A و B را نیز شامل می‌شود. این محورهای اضافی امکان چرخش ابزار یا قطعه کار در اطراف محورهای X و Y را فراهم می‌کنند. این قابلیت‌های اضافی باعث می‌شود که ماشینکاری پنج محور بتواند قطعات با هندسه‌های بسیار پیچیده‌تر و جزئیات دقیق‌تر را در یک تنظیم واحد تولید کند. به ویژه در مواردی که قطعه دارای برش‌های داخلی یا حفره‌های عمیق باشد، ماشینکاری پنج محور توانایی اجرای این عملیات را بدون نیاز به تنظیمات متعدد ماشین فراهم می‌کند.
دقت و کیفیت تولید
هر دو روش ماشینکاری سه محور و پنج محور از دقت بالا برخوردارند، اما ماشینکاری پنج محور به دلیل حرکت‌های اضافی، می‌تواند دقت بیشتری در تولید قطعات با هندسه‌های پیچیده ارائه دهد. این دقت بالا در صنایع حساس مانند هوافضا و پزشکی اهمیت ویژه‌ای دارد.
هزینه و سرمایه‌گذاری
یکی از اصلی‌ترین تفاوت‌ها بین این دو روش، هزینه سرمایه‌گذاری اولیه و هزینه‌های عملیاتی است. ماشین‌های CNC پنج محور به طور قابل توجهی گران‌تر از ماشین‌های سه محور هستند. علاوه بر این، نگهداری و تعمیر این ماشین‌ها نیز هزینه‌برتر است. همچنین، آموزش اپراتورها برای کار با ماشینکاری پنج محور زمان‌بر و هزینه‌برتر است، زیرا نیاز به دانش و مهارت‌های فنی بیشتری دارند.
زمان تنظیم و بهره‌وری
ماشینکاری پنج محور با ارائه قابلیت انجام چندین عملیات در یک تنظیم، می‌تواند زمان تنظیم ماشین را کاهش دهد و بهره‌وری کلی تولید را افزایش دهد. در مقابل، ماشینکاری سه محور ممکن است برای تولید قطعات پیچیده نیاز به تنظیمات متعدد داشته باشد که این امر می‌تواند زمان تولید را افزایش دهد و بهره‌وری را کاهش دهد.
انعطاف‌پذیری و کاربردها
ماشینکاری پنج محور با انعطاف‌پذیری بیشتر خود، برای تولید قطعات با هندسه‌های پیچیده و جزئیات دقیق‌تر مناسب‌تر است. این ماشین‌ها در صنایع هوافضا، پزشکی، و تولید قطعات هنری و جواهرات کاربردهای گسترده‌ای دارند. از سوی دیگر، ماشینکاری سه محور برای قطعات با هندسه‌های ساده‌تر و تولید انبوه قطعات استاندارد مناسب‌تر است و در صنایع خودروسازی، الکترونیک، و چوب‌کاری به طور گسترده‌ای استفاده می‌شود.
جدول مقایسه ماشینکاری سه محور و پنج محور
| ویژگی | ماشینکاری سه محور (3-Axis) | ماشینکاری پنج محور (5-Axis) |
|---|---|---|
| تعداد محورها | سه محور (X، Y، Z) | پنج محور (X، Y، Z، A، B) |
| قابلیت حرکت | حرکت در سه جهت اصلی افقی و عمودی | علاوه بر سه جهت اصلی، چرخش ابزار یا قطعه کار در دو محور اضافی |
| پیچیدگی هندسه‌ها | مناسب برای قطعات با هندسه‌های ساده تا متوسط | مناسب برای قطعات با هندسه‌های بسیار پیچیده و جزئیات دقیق |
| دقت و کیفیت | دقت بالا برای قطعات ساده و متوسط | دقت بسیار بالا برای قطعات پیچیده و حساس |
| هزینه سرمایه‌گذاری | کمتر | بسیار بیشتر |
| هزینه‌های عملیاتی | کمتر | بیشتر |
| نیاز به آموزش اپراتور | کمتر | بیشتر |
| زمان تنظیم | بیشتر برای قطعات پیچیده | کمتر، امکان انجام چندین عملیات در یک تنظیم |
| بهره‌وری | مناسب برای تولید انبوه قطعات استاندارد | بالا برای تولید قطعات پیچیده در یک تنظیم |
| انعطاف‌پذیری | کمتر | بیشتر |
| کاربردها | خودروسازی، الکترونیک، صنایع چوبی، تولید قالب و سمبه و ماتریس | هوافضا، پزشکی، جواهرسازی، قطعات هنری و با هندسه پیچیده |
انتخاب بین ماشینکاری سه محور و پنج محور بستگی به نیازهای خاص تولیدکننده و پیچیدگی قطعات مورد نظر دارد. ماشینکاری سه محور با هزینه‌های کمتر و ساده‌تر بودن فرآیند تنظیم، برای تولید قطعات استاندارد و ساده بسیار مناسب است. از سوی دیگر، ماشینکاری پنج محور با ارائه دقت و انعطاف‌پذیری بالاتر، برای تولید قطعات پیچیده و با جزئیات دقیق‌تر ایده‌آل می‌باشد. در نهایت، تصمیم‌گیری صحیح در انتخاب نوع ماشینکاری می‌تواند تأثیر زیادی بر کیفیت، هزینه و بهره‌وری فرآیند تولید داشته باشد.
ترندها و نوآوری‌های آینده در ماشینکاری سه محور
در سال‌های اخیر، ماشینکاری سه محور با پیشرفتهای فناوری روز به سرعت در حال تحول است. یکی از ترندهای مهم، ادغام هوش مصنوعی و یادگیری ماشین در فرآیندهای ماشینکاری است که امکان بهینه‌سازی مسیر ابزار و پیش‌بینی مشکلات احتمالی را فراهم می‌کند. همچنین، اینترنت اشیاء (IoT) به ماشین‌های CNC سه محور متصل شده و امکان مانیتورینگ و کنترل از راه دور را فراهم می‌آورد که به بهبود کارایی و کاهش زمان توقف ماشین‌ها کمک می‌کند.
استفاده از مواد پیشرفته و ابزارهای برش با پوشش‌های نوین نیز به افزایش دقت و عمر مفید ابزارها منجر شده است. علاوه بر این، توسعه نرم‌افزارهای پیشرفته CAD/CAM که امکان طراحی و برنامه‌ریزی دقیق‌تر و سریع‌تر را فراهم می‌کنند، نقش مهمی در افزایش بهره‌وری ماشینکاری سه محور ایفا می‌کند. این نوآوری‌ها نه تنها کیفیت تولید را ارتقاء می‌بخشند بلکه هزینه‌ها را نیز کاهش داده و انعطاف‌پذیری در تولید قطعات پیچیده را افزایش می‌دهند.
سوالات متداول(FAQ)
ماشینکاری سه محور چیست؟
ماشینکاری سه محور (3-Axis Machining) یک فرآیند تولیدی پیشرفته است که در آن ابزار برش یا قطعه کار به صورت همزمان در سه محور افقی (X)، عمودی (Y) و عمق (Z) حرکت می‌کند. این نوع ماشینکاری امکان تولید قطعات دقیق و پیچیده را با دقت بالا فراهم می‌آورد و در صنایع مختلفی از جمله خودروسازی، هوافضا، پزشکی و الکترونیک به طور گسترده مورد استفاده قرار می‌گیرد.
مزایای استفاده از ماشینکاری سه محور چیست؟
مزایای ماشینکاری سه محور شامل دقت بالا در تولید قطعات، قابلیت انعطاف‌پذیری برای کار با مواد مختلف، اتوماسیون فرآیند که نیاز به دخالت دستی را کاهش می‌دهد، کارایی بالا در برداشت مواد و افزایش بهره‌وری تولید است. علاوه بر این، این فناوری امکان تولید سری‌های کوچک تا بزرگ قطعات را با هزینه مقرون‌به‌صرفه فراهم می‌کند.
ماشینکاری سه محور برای چه نوع قطعاتی مناسب است؟
ماشینکاری سه محور برای تولید قطعات با هندسه‌های ساده تا متوسط، قطعات مستطیلی و قطعاتی که نیاز به دقت بالا دارند مناسب است. این نوع ماشینکاری در تولید قطعات خودروسازی مانند اجزای موتور و گیربکس، قطعات هوافضا مانند توربین‌ها، قطعات پزشکی مانند ایمپلنت‌ها و قطعات الکترونیکی مانند محفظه‌ها کاربرد دارد.
تفاوت ماشینکاری سه محور با ماشینکاری پنج محور چیست؟
تفاوت اصلی بین ماشینکاری سه محور و پنج محور در تعداد محورهایی است که ابزار برش یا قطعه کار می‌تواند در آن‌ها حرکت کند. ماشینکاری سه محور محدود به سه محور افقی (X)، عمودی (Y) و عمق (Z) است، در حالی که ماشینکاری پنج محور علاوه بر این سه محور، دو محور اضافی (معمولاً محورهای A و B) را نیز شامل می‌شود. این امکان حرکت بیشتر به ماشینکاری پنج محور اجازه می‌دهد تا قطعات با هندسه‌های بسیار پیچیده‌تر و جزئیات دقیق‌تر را در یک تنظیم واحد تولید کند.
هزینه ماشینکاری سه محور چقدر است؟
هزینه ماشینکاری سه محور به عوامل مختلفی بستگی دارد از جمله نوع ماشین، قابلیت‌ها، برند، و نیازهای خاص تولید. به طور کلی، ماشین‌های CNC سه محور نسبت به ماشین‌های پنج محور هزینه مقرون‌به‌صرفه‌تری دارند. علاوه بر هزینه خرید اولیه، هزینه‌های نگهداری و عملیات نیز معمولاً کمتر هستند، که این موضوع آن‌ها را برای بسیاری از تولیدکنندگان کوچک و متوسط جذاب می‌کند.
چه مهارت‌هایی برای اپراتور ماشینکاری سه محور لازم است؟
اپراتور ماشینکاری سه محور باید دارای دانش فنی در زمینه برنامه‌نویسی CNC، درک عمیق از نرم‌افزارهای CAD/CAM، توانایی تنظیم و کالیبراسیون ماشین‌ها، و مهارت‌های عملی در کنترل فرآیند ماشینکاری باشد. همچنین، آشنایی با اصول ایمنی در محیط‌های تولیدی و توانایی حل مشکلات فنی نیز از مهارت‌های مهم اپراتور است.
محدودیت‌های ماشینکاری سه محور چیست؟
محدودیت‌های ماشینکاری سه محور شامل محدودیت در پیچیدگی هندسه‌های قطعات، نیاز به تنظیمات متعدد برای تولید قطعات پیچیده‌تر، و عدم توانایی در دسترسی به قسمت‌های زیرین یا حفره‌های عمیق قطعات می‌باشد. همچنین، ماشینکاری سه محور برای تولید قطعات با هندسه‌های بسیار پیچیده که نیاز به حرکت در محورهای اضافی دارند، مناسب نیست و نیاز به ماشینکاری پنج محور دارد.
ماشینکاری سه محور در چه صنایعی کاربرد دارد؟
ماشینکاری سه محور در صنایع متعددی از جمله خودروسازی، هوافضا، پزشکی، الکترونیک، جواهرسازی، چوب‌کاری، ساخت قالب و ماتریس، و ساخت‌وساز کاربرد دارد. این فناوری به دلیل دقت بالا و قابلیت انعطاف‌پذیری، نقش مهمی در تولید قطعات دقیق و پیچیده در این صنایع ایفا می‌کند.
چگونه می‌توان کیفیت ماشینکاری سه محور را تضمین کرد؟
برای تضمین کیفیت ماشینکاری سه محور، باید از نرم‌افزارهای پیشرفته CAD/CAM برای طراحی دقیق قطعات استفاده شود، تنظیمات ماشین به دقت انجام گیرد، ابزارهای برش با کیفیت بالا انتخاب شوند، و فرآیند کنترل کیفیت مداوم اجرا شود. همچنین، آموزش مناسب اپراتورها و نگهداری منظم ماشین‌ها از اهمیت بالایی برخوردار است.
آینده ماشینکاری سه محور چگونه است؟
آینده ماشینکاری سه محور با پیشرفتهای تکنولوژیکی همچون ادغام هوش مصنوعی، یادگیری ماشین، و اینترنت اشیاء (IoT) روشن به نظر می‌رسد. این نوآوری‌ها باعث بهبود دقت، افزایش بهره‌وری، و کاهش هزینه‌های تولید خواهند شد. همچنین، استفاده از مواد پیشرفته و توسعه نرم‌افزارهای CAD/CAM پیشرفته نیز نقش مهمی در ارتقاء قابلیت‌های ماشینکاری سه محور ایفا خواهد کرد.
خلاصه
ماشینکاری سه محور با ارائه دقت بالا، تنوع گسترده در کاربردها و قابلیت اتوماسیون، به یکی از فناوری‌های کلیدی در صنعت تولید تبدیل شده است. این فناوری امکان تولید قطعات دقیق و پیچیده را در صنایعی همچون خودروسازی، هوافضا، پزشکی، الکترونیک و جواهرسازی فراهم می‌آورد. با وجود مزایای فراوانی که از جمله کاهش هزینه‌ها، افزایش بهره‌وری و کیفیت بالای تولیدی به شمار می‌روند، ماشینکاری سه محور با چالش‌هایی نظیر محدودیت در پیچیدگی هندسه قطعات، هزینه‌های اولیه بالا و نیاز به نیروی کار متخصص مواجه است.
پیشرفتهای تکنولوژیکی در زمینه‌های نرم‌افزارهای CAD/CAM، هوش مصنوعی و اینترنت اشیاء نقش مهمی در غلبه بر این چالش‌ها ایفا کرده و قابلیت‌های ماشینکاری سه محور را بهبود بخشیده‌اند. مطالعات موردی نشان داده‌اند که استفاده از این فناوری می‌تواند فرآیندهای تولیدی را بهینه کرده و کیفیت محصولات را ارتقاء دهد. همچنین، رعایت استانداردها و اصول ایمنی در ماشینکاری سه محور نه تنها از وقوع حوادث کاری جلوگیری می‌کند، بلکه تضمین‌کننده کیفیت نهایی قطعات تولیدی نیز هست.
در نهایت، ماشینکاری سه محور با ترکیب نوآوری‌های جدید و راهکارهای مؤثر، آینده‌ای روشن در صنعت تولیدی را پیش‌بینی می‌کند که می‌تواند به بهبود مستمر کیفیت و کارایی فرآیندهای تولیدی کمک شایانی نماید.
این مقاله برای اولین بار در سایت بازارگاه الکترونیکی ساخت و تولید ایران به نشانی digimfg.ir منتشر شده است.
منابع
3erp.com/blog/3-axis-machining
