9 نوع رایج از فرمت‌ های فایل چاپ سه‌ بعدی

مقدمه

در دنیای پیشرفته‌ی امروز، چاپ سه‌ بعدی به عنوان یکی از نوآوری‌های برجسته در صنعت تولید و طراحی شناخته می‌شود. این فناوری انقلابی امکان تبدیل سریع و دقیق ایده‌ها و مدل‌های دیجیتال به اشیاء فیزیکی را فراهم کرده است. اما در پس این فرآیند شگفت‌انگیز، فرمت‌ های فایل چاپ سه‌ بعدی نقش کلیدی و حیاتی ایفا می‌کنند. انتخاب فرمت فایل مناسب در چاپ سه‌بعدی نه تنها بر کیفیت و دقت قطعه نهایی تأثیر مستقیم دارد، بلکه می‌تواند موفقیت یا شکست یک پروژه را تعیین کند.

فرمت‌ های فایل چاپ سه‌ بعدی به عنوان واسطی بین نرم‌افزارهای طراحی و پرینترهای سه‌بعدی عمل می‌کنند. آن‌ها اطلاعات مهمی مانند هندسه، ابعاد، بافت، رنگ و ویژگی‌های مواد را منتقل می‌کنند. انتخاب نادرست فرمت فایل می‌تواند منجر به از دست رفتن جزئیات مهم، نقص‌های ساختاری، تغییرات ناخواسته در ابعاد و حتی خرابی کامل فرآیند چاپ شود. به عنوان مثال، برخی فرمت‌ های فایل چاپ سه‌ بعدی قابلیت انتقال اطلاعات رنگ و بافت را دارند، در حالی که برخی دیگر فقط هندسه‌ی ساده را پشتیبانی می‌کنند.

دقت و کیفیت قطعه‌ی نهایی تا حد زیادی به فرمت فایل انتخابی وابسته است. یک فرمت فایل چاپ سه‌ بعدی مناسب می‌تواند تضمین کند که جزئیات دقیق، سطوح صاف‌تر و استحکام بالاتری در قطعه‌ی چاپ‌شده حاصل شود. از سوی دیگر، انتخاب فرمت نامناسب ممکن است باعث بروز نقص‌های ظاهری، ضعف ساختاری و عملکرد نامطلوب قطعه گردد.

همچنین، سازگاری نرم‌افزاری و سخت‌افزاری یکی دیگر از عوامل مهم در انتخاب فرمت‌های فایل چاپ سه‌ بعدی است. همه‌ی فرمت‌ها توسط تمامی نرم‌افزارهای اسلایسر یا پرینترها پشتیبانی نمی‌شوند. بنابراین، لازم است فرمت فایلی انتخاب شود که با نرم‌افزارها و تجهیزات مورد استفاده سازگار باشد تا از بروز خطاها و مشکلات فنی جلوگیری شود.

در این راستا، آگاهی از ویژگی‌ها، مزایا و محدودیت‌های فرمت‌های فایل چاپ سه‌ بعدی برای طراحان، مهندسان و علاقه‌مندان به چاپ سه‌بعدی ضروری است. این دانش به آن‌ها امکان می‌دهد تا بهینه‌ترین فرمت فایل چاپ سه‌ بعدی را بر اساس نیازهای خاص پروژه انتخاب کنند و به این ترتیب، کیفیت و کارایی فرآیند چاپ سه‌بعدی را بهبود بخشند.

در این مقاله، ما به بررسی اهمیت فرمت‌ های فایل چاپ سه‌ بعدی می‌پردازیم و توضیح می‌دهیم که چگونه انتخاب هوشمندانه‌ی فرمت فایل می‌تواند بر موفقیت پروژه‌های چاپ سه‌بعدی تأثیرگذار باشد. با مطالعه‌ی این راهنما، شما قادر خواهید بود تا تصمیمات آگاهانه‌تری در انتخاب فرمت‌ های فایل چاپ سه‌ بعدی بگیرید و به این ترتیب، نتایج بهتری در پروژه‌های خود به دست آورید.

تاریخچه مختصر چاپ سه‌بعدی

چاپ سه‌بعدی یا ساخت افزودنی یکی از نوآوری‌های برجسته‌ی قرن بیستم است که تأثیر شگرفی بر صنایع مختلف داشته است. این فناوری امکان تولید اشیاء سه‌بعدی را با افزودن لایه به لایه‌ی مواد فراهم می‌کند، برخلاف روش‌های سنتی که بر پایه‌ی حذف مواد (مانند ماشین‌کاری) هستند. در این بخش، به بررسی پیشینه‌ی توسعه‌ی فناوری چاپ سه‌بعدی و نقش فرمت‌ های فایل چاپ سه‌بعدی در پیشرفت آن می‌پردازیم.

آغازین گام‌ها در دهه 1980

اولین قدم‌های مهم در حوزه‌ی چاپ سه‌بعدی در دهه 1980 برداشته شد. در سال 1984، چاک هال (Chuck Hull)، مهندس آمریکایی، فرآیند استریولیتوگرافی (Stereolithography) را اختراع کرد و اولین پرینتر سه‌بعدی را ساخت. این فناوری از لیزر UV برای سخت کردن رزین‌های فوتوپلیمر استفاده می‌کرد. چاک هال همچنین فرمت فایل STL را معرفی کرد که مخفف “Stereolithography” است و به سرعت به استانداردی برای انتقال داده‌های سه‌بعدی تبدیل شد.

گسترش فناوری و تنوع روش‌ها

در دهه‌های بعدی، فناوری چاپ سه‌بعدی به سرعت گسترش یافت و روش‌های جدیدی مانند مدل‌سازی رسوب ذوب‌شونده (Fused Deposition Modeling – FDM) و تلقیح انتخابی لیزری (Selective Laser Sintering – SLS) معرفی شدند. این فناوری‌ها امکان استفاده از مواد متنوع‌تری مانند پلاستیک‌ها، فلزات و سرامیک‌ها را فراهم کردند.

نقش حیاتی فرمت‌ های فایل چاپ سه‌ بعدی

با پیشرفت فناوری‌های چاپ سه‌بعدی، نیاز به فرمت‌ های فایل چاپ سه‌ بعدی که بتوانند اطلاعات پیچیده‌تری را منتقل کنند، افزایش یافت. فرمت STL، اگرچه اولین و پراستفاده‌ترین فرمت بود، اما محدودیت‌هایی داشت؛ از جمله عدم پشتیبانی از رنگ، بافت و ویژگی‌های مواد.

برای غلبه بر این محدودیت‌ها، فرمت‌های جدیدی مانند OBJ و 3MF توسعه یافتند. فرمت OBJ امکان انتقال اطلاعات مربوط به بافت و رنگ را فراهم کرد، در حالی که فرمت 3MF که توسط کنسرسیوم 3MF (شامل شرکت‌هایی مانند مایکروسافت، اتودسک و HP) توسعه یافت، قابلیت‌های پیشرفته‌تری مانند پشتیبانی از مواد چندگانه و ویژگی‌های متریال را ارائه داد.

تأثیر فرمت‌ های فایل بر پیشرفت چاپ سه‌بعدی

فرمت‌ های فایل چاپ سه‌ بعدی نقش کلیدی در همگام‌سازی نرم‌افزارهای طراحی، اسلایسرها و پرینترهای سه‌بعدی ایفا کردند. با توسعه فرمت‌های جدید و بهبود یافته، امکان انتقال دقیق‌تر و کامل‌تر اطلاعات از مرحله طراحی به مرحله چاپ فراهم شد. این امر به بهبود کیفیت قطعات چاپ‌شده، کاهش خطاها و افزایش کارایی منجر شد.

علاوه بر این، فرمت‌های پیشرفته‌تر امکان توسعه کاربردهای جدید را فراهم کردند. به عنوان مثال، در صنایع پزشکی، نیاز به چاپ قطعات با دقت بالا و مواد خاص بود که با فرمت‌های سنتی ممکن نبود. فرمت‌های جدید توانستند این نیازها را پاسخ دهند و به گسترش کاربردهای چاپ سه‌بعدی در حوزه‌های مختلف کمک کنند.

تکامل همزمان فناوری و فرمت‌ها

توسعه فرمت‌ های فایل چاپ سه‌ بعدی و فناوری‌های چاپ به صورت همزمان و متقابل انجام شد. هر پیشرفت در فناوری نیاز به فرمت‌های بهتری داشت و هر بهبود در فرمت‌ها امکان استفاده بهینه‌تر از فناوری‌های موجود را فراهم می‌کرد. این تعامل مستمر به تسریع روند نوآوری در صنعت چاپ سه‌بعدی کمک کرد.

فرمت‌های فایل چاپ سه‌ بعدی از ابتدا تا کنون نقش اساسی در پیشرفت و تکامل فناوری چاپ سه‌بعدی داشته‌اند. آن‌ها به عنوان واسطی حیاتی بین نرم‌افزارهای طراحی و سخت‌افزارهای چاپ عمل کرده و امکان انتقال دقیق و کامل اطلاعات را فراهم کرده‌اند. با نگاهی به تاریخچه چاپ سه‌بعدی، می‌توان دید که چگونه تحولات در فرمت‌های فایل به گسترش کاربردها، بهبود کیفیت و افزایش کارایی در این صنعت منجر شده است.

امروزه، با ادامه‌ی توسعه فناوری‌های جدید و نیازهای رو به رشد صنایع مختلف، انتظار می‌رود که فرمت‌ های فایل چاپ سه‌ بعدی نیز به تکامل خود ادامه دهند و امکانات و قابلیت‌های بیشتری را برای طراحان و مهندسان فراهم کنند.

معرفی فرمت ها

1.فرمت FBX

فرمت FBX یک فرمت تبادل برای هندسه سه‌بعدی و انیمیشن‌ها است. برنامه‌های متعددی با فایل‌های FBX سازگار هستند، بیشتر آن‌هایی که در واقعیت افزوده یا واقعیت مجازی (AR/VR) استفاده می‌شوند. Kaydara فرمت FBX را برای دستگاه‌های ضبط حرکت توسعه داد که هدف آن ذخیره توالی‌های کامل انیمیشن بود. فایل‌های FBX در اکثر نرم‌افزارهای اسلایسر مشکل ایجاد می‌کنند—این فرمت به طور کلی پشتیبانی نمی‌شود، بنابراین لازم است آن را به یک فایل پشتیبانی‌شده‌تر برای سازگاری با اسلایسر تبدیل کنید.

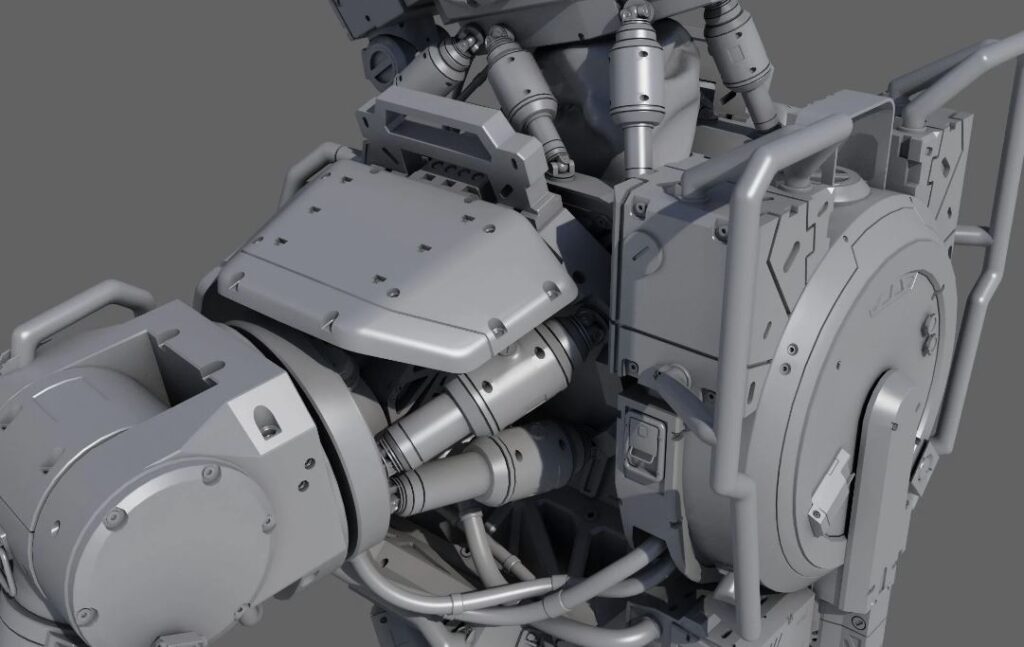

2.فرمت OBJ

فرمت فایل OBJ از شرکت Wavefront Technologies برای نرم‌افزار Advanced Visualizer آن‌ها منشأ گرفته است. این یک فرمت رایج برای خروجی است و می‌تواند توسط اکثر بسته‌های طراحی سه‌بعدی باز شود. OBJ فرمت فایل ترجیحی در ماشین‌های چاپ سه‌بعدی رنگی است. داده‌های سه‌بعدی شامل هندسه با کیفیت بالا، اطلاعات بافت و رنگ کامل است. تقریباً همه اسلایسرها فایل‌های OBJ را به عنوان ورودی می‌پذیرند.

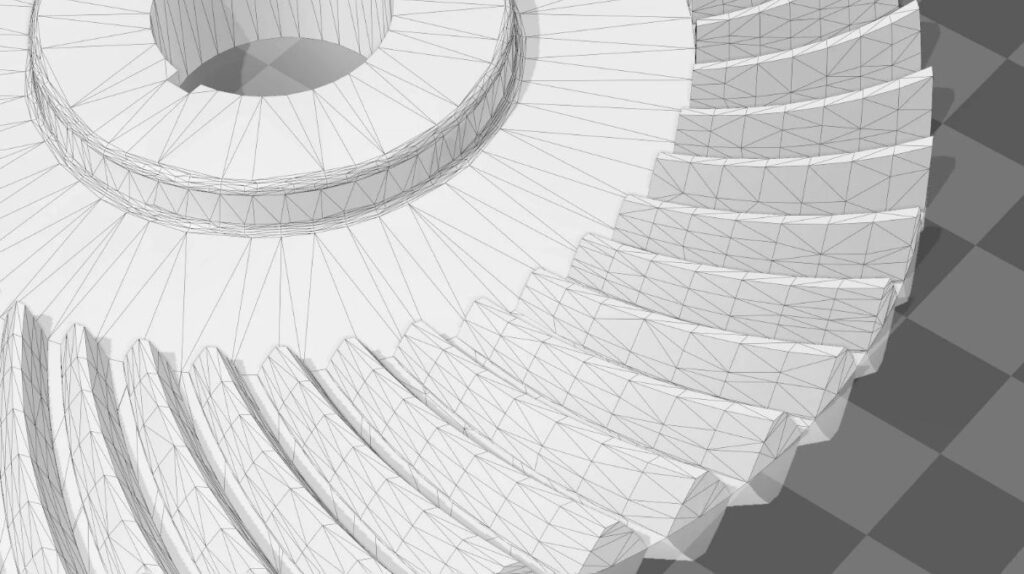

3.فرمت STL

فرمت فایل STL یک نوع فایل چاپ سه‌بعدی به‌طور گسترده استفاده می‌شود. این داده ورودی برای نرم‌افزار اسلایسر سه‌بعدی است. STL از نام STereoLithography گرفته شده است، که فرآیند چاپ سه‌بعدی توسعه یافته توسط چاک هال در حین کار در 3D Systems در دهه 1980 است. فایل‌های STL به سادگی حاوی هندسه سطحی یک شیء سه‌بعدی مجازی هستند، بدون هیچ ویژگی دیگری. فرمت فایل STL به طور جهانی توسط نرم‌افزارهای CAD سه‌بعدی پشتیبانی می‌شود.

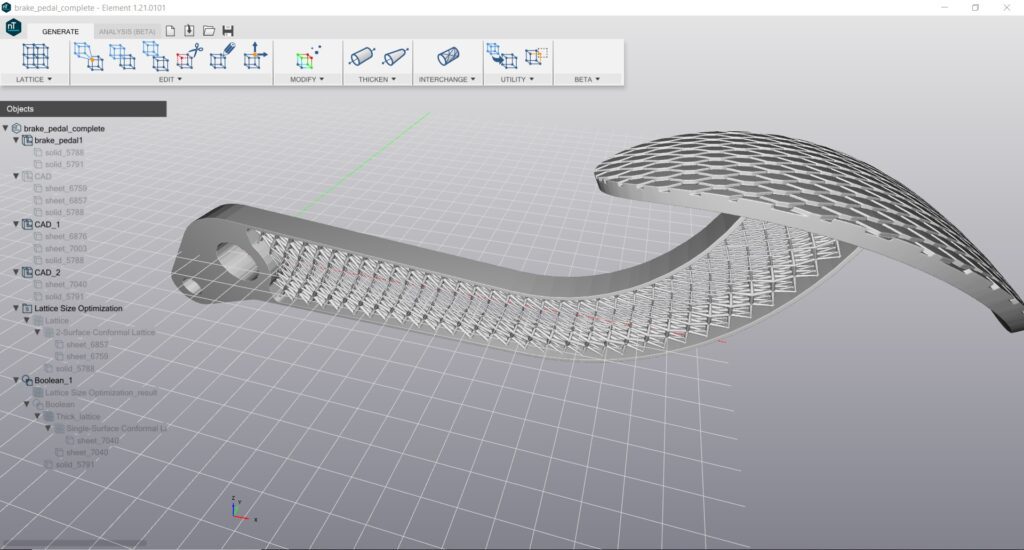

4.فرمت 3MF

فرمت 3MF یک سیستم مبتنی بر XML سه‌بعدی است که مستقیماً برای ساخت افزودنی توسعه یافته است. این فرمت شامل تعاریفی برای رنگ‌ها، مواد و اشکال دقیق است که در فایل‌های STL وجود ندارند. Autodesk®، Dassault، Netfabb®، Microsoft®، SLM، HP®، Shapeways و دیگران اعضای کنسرسیوم 3MF هستند که از فرمت 3MF پشتیبانی می‌کنند.

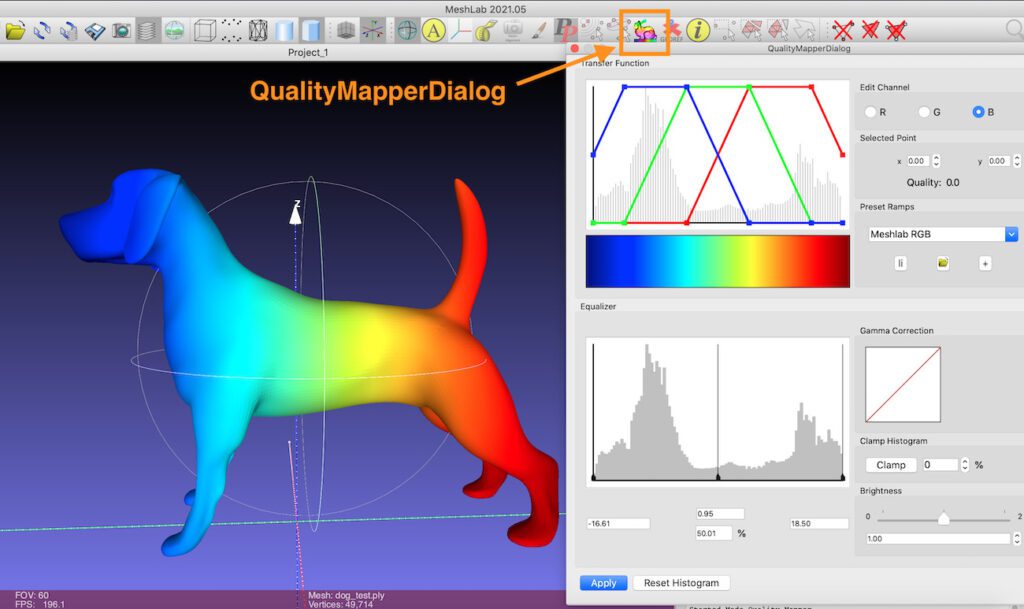

5.فرمت PLY

فرمت PLY (Polygon File Format یا Stanford Triangle Format) در ابتدا برای ضبط داده‌های شکل و رنگ خروجی از اسکنرهای سه‌بعدی توسعه یافت. PLY مشابه STL است، اما ویژگی‌های بیشتری می‌تواند در آن ادغام شود، مانند: رنگ/شفافیت، اطلاعات بافت و مقادیر اطمینان داده‌های اسکن.

فرمت PLY در دهه 1990 توسط Greg Turk و Marc Levoy در آزمایشگاه گرافیک استنفورد توسعه یافت. فرمت فایل PLY توسط همه اسلایسرها پذیرفته نمی‌شود.

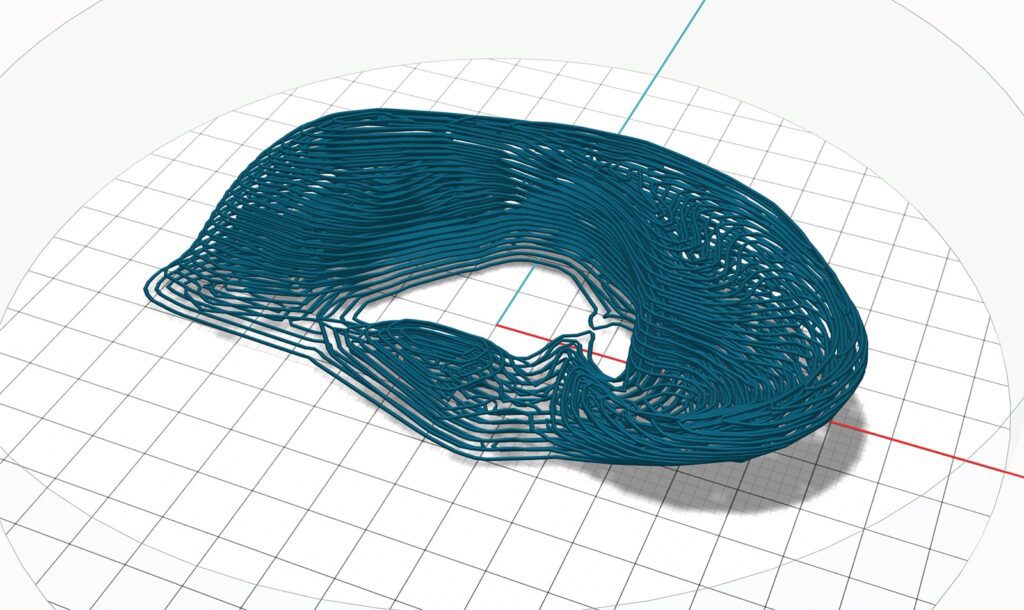

6.فرمت G-Code

فایل‌های G-Code (با پسوندهای فایل .G یا .GCO) مجموعه دستورالعمل اصلی برای تقریباً تمام تجهیزات CAM (ساخت به کمک کامپیوتر) و زبان عملیاتی برای اکثر پرینترهای سه‌بعدی هستند.

G-Code فرمت خروجی از نرم‌افزار اسلایسر است که اشیاء CAD و VR را به دستورالعمل‌های حرکتی تبدیل می‌کند که یک پرینتر سه‌بعدی می‌تواند تفسیر کند. M-Code علاوه بر این به نرم‌افزار اسلایسر اجازه می‌دهد تا دستورالعمل‌هایی را درج کند که G-Code شامل آن‌ها نیست و در عملیات اکثر پرینترهای سه‌بعدی مورد نیاز است.

7.فرمت X3G

فرمت فایل X3G یک فرمت بومی نرم‌افزار PRINT شرکت MakerBot است و بنابراین در بخش ساخت افزودنی رایج نیست. نرم‌افزارهای PRINT و MAKERBOT برای اسلایس، ویرایش و آماده‌سازی میز ساخت مدل‌های X3G استفاده می‌شوند. این فرمت در سال 2012 با Replicator MakerBot 2 عرضه شد.

8.فرمت AMF

فرمت فایل Additive Manufacturing File (AMF) اولین بار در سال 2011 به عنوان فرمت ASTM برای چاپ سه‌بعدی معرفی شد. AMF شامل پشتیبانی از ویژگی‌های مختلف علاوه بر هندسه سطحی است: رنگ، ماده، تکثیر و جهت‌گیری، که دو مورد آخر در چیدمان میزهای ساخت کمک می‌کنند.

AMF سعی کرد به کاستی‌های STL پاسخ دهد با کاهش تمایل به معرفی عدم اتصال‌ها و “نشت‌ها”. همچنین پشتیبانی از رنگ کامل، ماده و جهت‌گیری ساخت را اضافه کرد.

9.فرمت VRML

VRML (زبان مدل‌سازی واقعیت مجازی) یک فرمت رایج برای نمایش محیط‌ها و اشیاء واقعیت مجازی است. این فرمت به یک استاندارد عملی در طراحی محیط و شخصیت برای بازی‌ها تبدیل شد. VRML در سال 1994 در اولین کنفرانس جهانی وب توسط Mark Pesce و Tony Parisi راه‌اندازی شد.

VRML یک فرمت متنی است که شامل رأس‌ها و لبه‌های چندضلعی‌های سه‌بعدی است و همچنین شامل رنگ، بافت‌های UV-map شده، بازتابندگی و شفافیت است. VRML با نرم‌افزار اسلایسر به طور گسترده سازگار است.

مقایسه فرمت‌ های فایل چاپ سه‌بعدی

برای انتخاب بهترین فرمت فایل چاپ سه‌ بعدی برای پروژه‌های خود، درک تفاوت‌ها و شباهت‌های بین فرمت‌های مختلف ضروری است. در این بخش، یک جدول مقایسه جامع ارائه می‌دهیم که نه فرمت رایج فایل چاپ سه‌بعدی را بر اساس معیارهایی مانند حجم فایل، دقت، پشتیبانی نرم‌افزاری، و قابلیت‌های ویژه مقایسه می‌کند.

فرمت فایل	حجم فایل	دقت هندسی	پشتیبانی نرم‌افزاری	قابلیت‌های ویژه	موارد استفاده اصلی
STL	کم	متوسط	بسیار گسترده	فقط هندسه سطحی	پروتوتایپینگ سریع، مدل‌های ساده
OBJ	متوسط	بالا	گسترده	پشتیبانی از رنگ و بافت	چاپ سه‌بعدی رنگی، مدل‌های پیچیده
FBX	بزرگ	بالا	محدود در اسلایسرها	انیمیشن و اسکلت‌بندی	واقعیت مجازی/افزوده، انیمیشن
3MF	کم تا متوسط	بالا	خوب	مواد چندگانه، رنگ، متریال	پروژه‌های پیشرفته، چاپ چندموادی
PLY	متوسط	بالا	محدود	اطلاعات رنگ، شفافیت، اسکن سه‌بعدی	اسکن‌های سه‌بعدی، مدل‌های دقیق
G-Code	متغیر	نهایی (دستورات ماشین)	وابسته به پرینتر	دستورات حرکتی پرینتر	فایل‌های عملیاتی پرینتر سه‌بعدی
X3G	متغیر	نهایی (دستورات ماشین)	بسیار محدود (MakerBot)	دستورات مخصوص MakerBot	پرینترهای MakerBot
AMF	کم تا متوسط	بالا	محدود	مواد، رنگ، جهت‌گیری	پروژه‌های پیچیده، استاندارد ASTM
VRML	بزرگ	بالا	خوب	رنگ، بافت، شفافیت	واقعیت مجازی، مدل‌های رنگی

توضیحات معیارها:

• حجم فایل:
  • کم: فایل‌های با حجم کم که فضای ذخیره‌سازی کمتری نیاز دارند و انتقال سریع‌تری دارند.
  • متوسط: حجم فایل متوسط که تعادلی بین جزئیات و حجم ایجاد می‌کند.
  • بزرگ: فایل‌های با حجم بزرگ که جزئیات بیشتری دارند اما ممکن است انتقال آن‌ها زمان‌بر باشد.
• دقت هندسی:
  • متوسط: مناسب برای مدل‌های ساده با جزئیات کمتر.
  • بالا: قابلیت نمایش جزئیات پیچیده و سطوح صاف‌تر.
• پشتیبانی نرم‌افزاری:
  • بسیار گسترده: توسط اکثر نرم‌افزارها و پرینترها پشتیبانی می‌شود.
  • گسترده: توسط بسیاری از نرم‌افزارها پشتیبانی می‌شود اما ممکن است برخی محدودیت‌ها وجود داشته باشد.
  • محدود: پشتیبانی محدود در نرم‌افزارهای اسلایسر؛ ممکن است نیاز به تبدیل داشته باشد.
  • بسیار محدود: فقط توسط نرم‌افزارهای خاص یا پرینترهای معین پشتیبانی می‌شود.
• قابلیت‌های ویژه:
  • فقط هندسه سطحی: تنها اطلاعات مربوط به شکل و ساختار سطحی را ذخیره می‌کند.
  • پشتیبانی از رنگ و بافت: امکان ذخیره اطلاعات رنگی و بافت‌های سطحی.
  • انیمیشن و اسکلت‌بندی: شامل داده‌های انیمیشن و حرکت.
  • مواد چندگانه، رنگ، متریال: پشتیبانی از مواد مختلف و ویژگی‌های متریال.
  • اطلاعات اسکن سه‌بعدی: شامل داده‌های اسکن‌شده با جزئیات بالا.
  • دستورات حرکتی پرینتر: فایل‌های عملیاتی که توسط پرینتر تفسیر می‌شوند.

تجزیه و تحلیل جدول:

• STL همچنان پرکاربردترین فرمت برای چاپ سه‌بعدی است، به دلیل سادگی و پشتیبانی گسترده. اما محدودیت آن در عدم پشتیبانی از رنگ و بافت است.
• OBJ گزینه‌ای مناسب برای چاپ سه‌بعدی رنگی و مدل‌های با جزئیات بالا است، زیرا از رنگ و بافت پشتیبانی می‌کند.
• FBX بیشتر در حوزه‌های واقعیت مجازی و انیمیشن کاربرد دارد و پشتیبانی محدودی در نرم‌افزارهای اسلایسر دارد.
• 3MF فرمت مدرنی است که توسط کنسرسیومی از شرکت‌های بزرگ پشتیبانی می‌شود و قابلیت‌های پیشرفته‌ای مانند پشتیبانی از مواد چندگانه و رنگ را ارائه می‌دهد.
• PLY برای مدل‌های حاصل از اسکن سه‌بعدی مناسب است و می‌تواند اطلاعات رنگ و شفافیت را ذخیره کند.
• G-Code و X3G فایل‌های دستورالعمل ماشین هستند که توسط پرینترها برای عملیات چاپ استفاده می‌شوند.
• AMF به عنوان یک استاندارد توسط ASTM معرفی شده و قابلیت‌هایی مانند مواد، رنگ و جهت‌گیری را پشتیبانی می‌کند، اما پشتیبانی نرم‌افزاری محدودی دارد.
• VRML برای مدل‌های واقعیت مجازی و مدل‌های رنگی مناسب است و از رنگ، بافت و شفافیت پشتیبانی می‌کند.

با بررسی جدول مقایسه و تحلیل معیارها، می‌توان نتیجه گرفت که انتخاب فرمت فایل چاپ سه‌ بعدی باید بر اساس نیازهای خاص پروژه انجام شود. اگر پروژه شما نیاز به جزئیات رنگ و بافت دارد، OBJ یا 3MF گزینه‌های مناسبی هستند. برای مدل‌های ساده و پروتوتایپینگ سریع، STL همچنان بهترین انتخاب است. در پروژه‌های واقعیت مجازی یا انیمیشن، FBX و VRML مفید خواهند بود.

همچنین، سازگاری نرم‌افزاری و پشتیبانی پرینتر از فرمت مورد نظر باید مد نظر قرار گیرد تا از بروز مشکلات در مراحل بعدی جلوگیری شود.

توصیه می‌شود قبل از انتخاب فرمت، نیازهای پروژه، تجهیزات موجود، و قابلیت‌های نرم‌افزاری را به دقت بررسی کنید تا بهترین نتیجه را در چاپ سه‌بعدی خود به دست آورید.

راهنمای انتخاب فرمت مناسب

انتخاب مناسب‌ترین فرمت فایل چاپ سه‌ بعدی برای پروژه شما می‌تواند تأثیر بسزایی در کیفیت، کارایی و موفقیت فرآیند چاپ داشته باشد. در این بخش، به بررسی عوامل کلیدی که در انتخاب فرمت مناسب نقش دارند، می‌پردازیم:

نوع پروژه و کاربرد نهایی

• پروتوتایپینگ سریع: اگر هدف شما ساخت نمونه‌های اولیه برای تست و توسعه است، فرمت‌هایی مانند STL که ساده و سریع هستند، مناسب خواهند بود.
• مدل‌های پیچیده با جزئیات بالا: برای پروژه‌هایی که نیاز به دقت و جزئیات بالایی دارند، مانند مدل‌های معماری یا قطعات مکانیکی دقیق، فرمت‌هایی مانند OBJ یا 3MF که از دقت بالاتر و قابلیت‌های اضافی پشتیبانی می‌کنند، انتخاب بهتری هستند.
• چاپ رنگی و بافت‌دار: اگر پروژه شما شامل رنگ‌ها و بافت‌های پیچیده است، باید از فرمت‌هایی مانند OBJ یا VRML استفاده کنید که این ویژگی‌ها را پشتیبانی می‌کنند.

نیاز به دقت و جزئیات

• دقت هندسی: برخی فرمت‌ها مانند STL ممکن است در انتقال جزئیات بسیار ریز محدودیت داشته باشند. برای دقت بالاتر، OBJ یا 3MF توصیه می‌شوند.
• حفظ جزئیات بافت و رنگ: اگر جزئیات رنگ و بافت برای پروژه شما حیاتی است، باید از فرمت‌هایی استفاده کنید که این اطلاعات را حفظ می‌کنند.

سازگاری نرم‌افزاری و سخت‌افزاری

• نرم‌افزارهای طراحی و اسلایسر: اطمینان حاصل کنید که فرمت فایل انتخابی شما توسط نرم‌افزارهای مورد استفاده پشتیبانی می‌شود. برخی نرم‌افزارها ممکن است با فرمت‌های خاصی کار نکنند.
• پرینتر سه‌بعدی: برخی پرینترها ممکن است از فرمت‌های خاصی پشتیبانی نکنند یا نیاز به تبدیل فایل داشته باشند.

حجم فایل و منابع سیستم

• حجم فایل: فرمت‌هایی که جزئیات بیشتری را ذخیره می‌کنند معمولاً حجم فایل بزرگ‌تری دارند. اگر منابع سیستم یا زمان انتقال محدود است، ممکن است نیاز به فرمت‌هایی با حجم کمتر داشته باشید.
• کارایی سیستم: فایل‌های بزرگ‌تر ممکن است بار بیشتری بر روی سیستم‌های کامپیوتری و پرینترها ایجاد کنند.

ویژگی‌های خاص پروژه

• مواد چندگانه و ساختارهای پیچیده: اگر پروژه شما شامل استفاده از مواد مختلف یا ساختارهای پیچیده است، فرمت‌هایی مانند 3MF یا AMF که از این ویژگی‌ها پشتیبانی می‌کنند، مناسب هستند.
• انیمیشن و حرکت: برای پروژه‌هایی که نیاز به اطلاعات انیمیشن دارند، FBX گزینه مناسبی است، هرچند که در چاپ سه‌بعدی کمتر استفاده می‌شود.

استانداردها و نیازهای صنعتی

• مطابقت با استانداردهای صنعتی: در برخی صنایع، استفاده از فرمت‌های خاصی ممکن است مورد نیاز باشد. به عنوان مثال، AMF به عنوان استاندارد توسط ASTM معرفی شده است.

سناریوهای کاربردی و انتخاب فرمت‌های مناسب

برای درک بهتر نحوه انتخاب فرمت فایل چاپ سه‌بعدی بر اساس نیازهای پروژه، به چند مثال عملی می‌پردازیم:

پروژه پروتوتایپ یک قطعه مکانیکی ساده

• نیازها: دقت متوسط، سرعت بالا، حجم فایل کم.
• فرمت پیشنهادی: STL
• توضیح: فرمت STL برای مدل‌های ساده و پروتوتایپینگ سریع مناسب است و توسط اکثر نرم‌افزارها و پرینترها پشتیبانی می‌شود.

چاپ یک مجسمه با جزئیات پیچیده و رنگی

• نیازها: دقت بالا، حفظ جزئیات، پشتیبانی از رنگ و بافت.
• فرمت پیشنهادی: OBJ یا VRML
• توضیح: این فرمت‌ها اطلاعات مربوط به رنگ و بافت را ذخیره می‌کنند و برای مدل‌های پیچیده مناسب هستند.

ساخت یک مدل معماری با مواد مختلف

• نیازها: پشتیبانی از مواد چندگانه، دقت بالا، سازگاری با پرینترهای پیشرفته.
• فرمت پیشنهادی: 3MF
• توضیح: فرمت 3MF امکان ذخیره اطلاعات مربوط به مواد مختلف و ویژگی‌های متریال را فراهم می‌کند.

چاپ یک قطعه از اسکن سه‌بعدی

• نیازها: حفظ جزئیات اسکن، اطلاعات رنگ و شفافیت.
• فرمت پیشنهادی: PLY
• توضیح: فرمت PLY برای داده‌های اسکن سه‌بعدی طراحی شده و می‌تواند جزئیات و اطلاعات رنگ را حفظ کند.

پروژه آموزشی برای دانشجویان با نرم‌افزارهای محدود

• نیازها: سادگی، پشتیبانی گسترده، حجم فایل کم.
• فرمت پیشنهادی: STL
• توضیح: به دلیل پشتیبانی گسترده و سادگی، STL برای پروژه‌های آموزشی مناسب است.

چاپ یک مدل برای واقعیت مجازی یا افزوده

• نیازها: اطلاعات انیمیشن، بافت، رنگ.
• فرمت پیشنهادی: FBX یا VRML
• توضیح: این فرمت‌ها برای کاربردهای واقعیت مجازی و افزوده طراحی شده‌اند و می‌توانند اطلاعات پیچیده را ذخیره کنند.

چاپ با پرینترهای اختصاصی مانند MakerBot

• نیازها: سازگاری با نرم‌افزار و سخت‌افزار اختصاصی.
• فرمت پیشنهادی: X3G
• توضیح: فرمت X3G توسط پرینترهای MakerBot استفاده می‌شود و برای این تجهیزات مناسب است.

پروژه‌ای با نیاز به جزئیات بسیار ریز و دقت بالا

• نیازها: دقت بسیار بالا، حفظ جزئیات میکروسکوپی.
• فرمت پیشنهادی: AMF یا 3MF
• توضیح: این فرمت‌ها از دقت بالاتری پشتیبانی می‌کنند و می‌توانند جزئیات پیچیده را حفظ کنند.

چاپ قطعات با ویژگی‌های مکانیکی خاص (مانند انعطاف‌پذیری در بخش‌های مختلف)

• نیازها: تعریف ویژگی‌های مواد در بخش‌های مختلف، پشتیبانی از ساختارهای پیچیده.
• فرمت پیشنهادی: 3MF
• توضیح: 3MF امکان تعریف مواد مختلف در بخش‌های مختلف یک مدل را فراهم می‌کند.

انتخاب فرمت فایل چاپ سه‌بعدی مناسب نیازمند درک عمیقی از نیازهای پروژه و ویژگی‌های هر فرمت است. با توجه به عواملی مانند نوع پروژه، نیاز به دقت، سازگاری نرم‌افزاری و حجم فایل، می‌توانید بهترین فرمت را برای پروژه خود انتخاب کنید. همچنین، بررسی سناریوهای کاربردی مشابه می‌تواند به شما در تصمیم‌گیری کمک کند.

توصیه می‌شود قبل از شروع پروژه، با تیم فنی یا متخصصان چاپ سه‌بعدی مشورت کنید تا از انتخاب صحیح فرمت فایل اطمینان حاصل کنید و به این ترتیب، فرآیند چاپ سه‌بعدی خود را بهینه کنید.

با افزایش تجربه و آشنایی با فرمت‌ های فایل چاپ سه‌ بعدی، انتخاب فرمت مناسب برای شما آسان‌تر خواهد شد و می‌توانید نتایج بهتری در پروژه‌های خود به دست آورید.

کاربرد فایل‌های چاپ سه‌بعدی

انواع فایل‌های چاپ سه‌بعدی بر اساس جریان کار چاپ سه‌بعدی در جدول زیر خلاصه شده‌اند:

جریان کار چاپ سه‌بعدی	فایل‌های چاپ سه‌بعدی استفاده‌شده/تولیدشده	توضیحات
مدل‌سازی	Blender (.blend)، SolidWorks (.sldprt)، Step (.stp) و غیره	فایل‌های سه‌بعدی در فرمت‌های بومی اختصاصی یا فرمت‌های ارتباطی عمومی
اسلایس کردن	.stl، .obj، .vrml و غیره	فایل‌های خروجی “ذخیره به عنوان” از بسته‌های طراحی یا خروجی از بسته‌های تبدیل فایل سه‌بعدی/خدمات آنلاین
فایل‌های پرینتر	.cnc، .ngc، .gcode، .tap	فرمت‌های مختلف مورد نیاز توسط ماشین‌ها از تولیدکنندگان مختلف

چگونه فایل‌های چاپ سه‌بعدی بسازیم

1. یک مدل سه‌بعدی از آیتمی که می‌خواهید چاپ کنید به دست آورید یا توسعه دهید. اطمینان حاصل کنید که ضخامت دیواره‌های آن مناسب فرآیند چاپ است. بررسی کنید که هیچ عدم اتصالی یا خطایی که ممکن است باعث شکست اسلایس شود نداشته باشد. علاوه بر این، بررسی کنید که اندازه شیء مناسب پرینتری است که استفاده می‌کنید.
2. از نرم‌افزار طراحی یا یک مبدل فایل با قابلیت‌های مناسب استفاده کنید تا یکی از فرمت‌های فایل رایج پذیرفته‌شده توسط اسلایسری که قصد استفاده از آن را دارید ایجاد کنید. فرمت‌های ارتباطی معمول برای آپلود به نرم‌افزار اسلایسر STL، OBJ و VRML هستند. همه اسلایسرها به همه انواع فایل دسترسی ندارند. اطمینان حاصل کنید که وضوح فایل ارتباطی تولیدشده مناسب وضوح پرینتر و پیچیدگی قطعه‌ای است که چاپ می‌کنید.
3. این فایل ارتباطی را به نرم‌افزار اسلایسری که قصد استفاده از آن را دارید آپلود کنید. عملیات اسلایس را انجام دهید و مطمئن شوید که تنظیماتی مانند مقیاس، جهت‌گیری و ضخامت لایه به درستی تنظیم شده‌اند.
4. فایل اسلایس‌شده حاصل را به عنوان یک فایل دستورالعمل ماشین—معمولاً در یکی از فرمت‌های G-Code—از طریق Wi-Fi، USB و کارت SD آپلود کنید.
5. قطعه را با تنظیم پرینتر برای انجام وظیفه طبق فایل G-Code آپلود شده چاپ کنید.

نحوه تبدیل بین فرمت‌ها

در دنیای چاپ سه‌بعدی، ممکن است نیاز داشته باشید فایل‌های سه‌بعدی خود را بین فرمت‌های مختلف تبدیل کنید تا با نرم‌افزارها و تجهیزات مورد استفاده سازگار شوند. در این بخش، به معرفی ابزارها و نرم‌افزارهای مناسب برای تبدیل فرمت‌ های فایل چاپ سه‌بعدی می‌پردازیم و مراحل گام به گام این فرآیند را توضیح می‌دهیم.

ابزارها و نرم‌افزارها برای تبدیل فرمت‌های فایل

برای تبدیل فرمت‌ های فایل چاپ سه‌ بعدی، می‌توانید از نرم‌افزارهای تخصصی یا ابزارهای آنلاین استفاده کنید. در ادامه، تعدادی از این ابزارها را معرفی می‌کنیم:

1. MeshLab
   • توضیح: نرم‌افزار منبع‌باز و رایگان برای پردازش و ویرایش مش‌های سه‌بعدی.
   • قابلیت‌ها: پشتیبانی از فرمت‌های متعددی مانند STL، OBJ، PLY، 3MF و امکان تبدیل بین آن‌ها.
2. Blender
   • توضیح: نرم‌افزار قدرتمند و منبع‌باز برای مدل‌سازی سه‌بعدی، انیمیشن و رندرینگ.
   • قابلیت‌ها: امکان وارد کردن و صادر کردن فایل‌ها در فرمت‌های مختلف و تبدیل بین آن‌ها.
3. FreeCAD
   • توضیح: نرم‌افزار CAD منبع‌باز برای طراحی پارامتریک سه‌بعدی.
   • قابلیت‌ها: پشتیبانی از فرمت‌های STEP، IGES، STL، OBJ و امکان تبدیل بین آن‌ها.
4. Autodesk Meshmixer
   • توضیح: نرم‌افزار رایگان برای ویرایش و تعمیر مدل‌های سه‌بعدی.
   • قابلیت‌ها: امکان وارد کردن و صادر کردن فرمت‌های STL، OBJ و انجام تبدیل.
5. Online 3D Converter
   • توضیح: ابزار آنلاین برای تبدیل فایل‌های سه‌بعدی بدون نیاز به نصب نرم‌افزار.
   • قابلیت‌ها: پشتیبانی از فرمت‌های متعدد و امکان تبدیل سریع بین آن‌ها.
6. Spin 3D Mesh Converter
   • توضیح: نرم‌افزار ساده و کاربرپسند برای تبدیل مش‌های سه‌بعدی.
   • قابلیت‌ها: پشتیبانی از فرمت‌های STL، OBJ، PLY، 3DS و غیره.
7. CAD Exchanger
   • توضیح: نرم‌افزار و ابزار آنلاین برای تبدیل فرمت‌های CAD.
   • قابلیت‌ها: پشتیبانی از فرمت‌های STEP، IGES، STL، OBJ، FBX و دیگر فرمت‌ها.
8. Netfabb Basic
   • توضیح: نرم‌افزار تخصصی برای ویرایش، تعمیر و بهینه‌سازی مدل‌های سه‌بعدی.
   • قابلیت‌ها: امکان تعمیر فایل‌های STL، تبدیل فرمت‌ها و آماده‌سازی مدل‌ها برای چاپ.

مراحل تبدیل: راهنمای گام به گام برای تبدیل یک فرمت به فرمت دیگر

در این بخش، یک راهنمای عمومی برای تبدیل فایل‌های سه‌بعدی بین فرمت‌های مختلف ارائه می‌شود. این مراحل ممکن است بسته به نرم‌افزار مورد استفاده کمی متفاوت باشد، اما اصول کلی یکسان هستند.

مرحله 1: انتخاب نرم‌افزار مناسب

• انتخاب نرم‌افزار: با توجه به نیازهای خود و فرمت‌های مورد نظر، یکی از نرم‌افزارهای معرفی‌شده را انتخاب کنید.
• دانلود و نصب: نرم‌افزار را از وب‌سایت رسمی آن دانلود و نصب کنید یا از ابزارهای آنلاین استفاده کنید.

مرحله 2: باز کردن فایل اصلی

• اجرای نرم‌افزار: برنامه را باز کنید.
• وارد کردن فایل:
  • از منوی File گزینه Import یا Open را انتخاب کنید.
  • فرمت فایل مورد نظر (مثلاً STL، OBJ) را انتخاب کنید.
  • فایل سه‌بعدی خود را پیدا کرده و آن را باز کنید.

مرحله 3: بررسی و ویرایش (اختیاری)

• بررسی مدل: مدل را در فضای کاری مشاهده کنید تا از صحت آن اطمینان حاصل کنید.
• ویرایش مدل:
  • در صورت نیاز، اصلاحاتی مانند تعمیر مش، حذف خطاها، تنظیم مقیاس یا تغییر جهت‌گیری را انجام دهید.
  • اطمینان حاصل کنید که مدل برای چاپ آماده است.

مرحله 4: ذخیره یا صادر کردن به فرمت جدید

• انتخاب گزینه صادرات:
  • از منوی File گزینه Export یا Save As را انتخاب کنید.
• انتخاب فرمت خروجی:
  • از لیست فرمت‌های پشتیبانی‌شده، فرمت مورد نظر خود را (مثلاً OBJ، 3MF) انتخاب کنید.
• تنظیمات صادرات:
  • برخی نرم‌افزارها ممکن است تنظیمات اضافی برای صادرات داشته باشند، مانند دقت مش، واحدها، حفظ بافت‌ها و رنگ‌ها.
  • تنظیمات را بر اساس نیازهای خود تنظیم کنید.

مرحله 5: ذخیره فایل تبدیل‌شده

• نام‌گذاری فایل: نام فایل خروجی را تعیین کنید.
• انتخاب محل ذخیره‌سازی: مکان مناسبی در سیستم خود برای ذخیره فایل انتخاب کنید.
• ذخیره فایل: بر روی Save یا Export کلیک کنید تا فایل جدید ایجاد شود.

مرحله 6: بررسی فایل تبدیل‌شده

• باز کردن فایل جدید: فایل خروجی را با نرم‌افزار مناسب باز کنید.
• ارزیابی مدل:
  • مدل را بررسی کنید تا مطمئن شوید که تمام جزئیات به درستی منتقل شده‌اند.
  • اطمینان حاصل کنید که هیچ خطایی در مدل وجود ندارد.

مرحله 7: آماده‌سازی برای چاپ

• وارد کردن به نرم‌افزار اسلایسر: فایل تبدیل‌شده را به نرم‌افزار اسلایسر خود وارد کنید.
• تنظیمات چاپ: تنظیمات مورد نیاز را اعمال کرده و مدل را برای چاپ آماده کنید.

نکات مهم در فرآیند تبدیل

• حفظ جزئیات و کیفیت:
  • اطمینان حاصل کنید که در حین تبدیل، دقت مدل و جزئیات آن حفظ می‌شود.
  • در تنظیمات صادرات، دقت مش (Mesh Resolution) را در سطح بالایی تنظیم کنید.
• سازگاری با نرم‌افزارها و تجهیزات:
  • بررسی کنید که فرمت خروجی با نرم‌افزارهای اسلایسر و پرینتر سه‌بعدی شما سازگار باشد.
  • برخی پرینترها یا نرم‌افزارها ممکن است از فرمت‌های خاصی پشتیبانی نکنند.
• حفظ اطلاعات اضافی:
  • اگر مدل شما شامل رنگ، بافت یا مواد است، از فرمت‌هایی مانند OBJ، 3MF، یا VRML استفاده کنید که این اطلاعات را پشتیبانی می‌کنند.
  • در تنظیمات صادرات، گزینه‌های مربوط به حفظ بافت و رنگ را فعال کنید.
• تعمیر فایل‌ها قبل از تبدیل:
  • فایل‌های سه‌بعدی ممکن است دارای خطاها یا نقص‌های هندسی باشند.
  • از ابزارهای موجود در نرم‌افزار برای تعمیر مش و اطمینان از صحت مدل استفاده کنید.

مثال عملی: تبدیل یک فایل STL به OBJ با استفاده از Blender

مرحله 1: دانلود و نصب Blender

• به وب‌سایت رسمی Blender به نشانی www.blender.org مراجعه کنید.
• نسخه مناسب برای سیستم عامل خود را دانلود و نصب کنید.

مرحله 2: باز کردن Blender و وارد کردن فایل STL

• Blender را اجرا کنید.
• صحنه پیش‌فرض را پاک کنید (اختیاری):
  • بر روی اشیاء پیش‌فرض کلیک کرده و دکمه Delete را فشار دهید.
• از منوی بالا، File > Import > STL را انتخاب کنید.
• فایل STL خود را پیدا کرده و وارد کنید.

مرحله 3: بررسی و ویرایش مدل

• مدل را در نمای سه‌بعدی مشاهده کنید.
• در صورت نیاز، از ابزارهای Blender برای ویرایش یا تعمیر مدل استفاده کنید.

مرحله 4: صادر کردن فایل به فرمت OBJ

• از منوی بالا، File > Export > Wavefront (.obj) را انتخاب کنید.
• محل ذخیره، نام فایل و تنظیمات صادرات را تعیین کنید.
• تنظیمات صادرات را بررسی کنید:
  • اگر مدل شما دارای بافت یا مواد است، گزینه‌های مربوطه را فعال کنید.
• بر روی Export OBJ کلیک کنید.

مرحله 5: بررسی فایل OBJ

• فایل OBJ را با نرم‌افزار دیگری مانند MeshLab یا نرم‌افزار اسلایسر خود باز کنید.
• مدل را بررسی کنید تا مطمئن شوید که تبدیل به درستی انجام شده است.

ابزارهای آنلاین برای تبدیل فرمت‌ها

اگر تمایلی به نصب نرم‌افزار ندارید، می‌توانید از ابزارهای آنلاین برای تبدیل فرمت‌ های فایل چاپ سه‌بعدی استفاده کنید. این ابزارها معمولاً ساده و سریع هستند.

1. Online 3D Converter (www.online3dconverter.com)
   • توضیح: وب‌سایتی برای تبدیل آنلاین فرمت‌های سه‌بعدی.
   • نحوه استفاده:
     • فایل خود را آپلود کنید.
     • فرمت خروجی مورد نظر را انتخاب کنید.
     • تبدیل را انجام داده و فایل را دانلود کنید.
2. Greentoken (www.greentoken.de/onlineconv)
   • توضیح: ابزار آنلاین برای تبدیل فرمت‌های سه‌بعدی.
   • قابلیت‌ها: پشتیبانی از فرمت‌های متعدد و حجم فایل‌های بزرگ.
3. AnyConv (www.anyconv.com)
   • توضیح: مبدل آنلاین برای انواع فایل‌ها از جمله فرمت‌های سه‌بعدی.
   • نحوه استفاده: مشابه سایر ابزارهای آنلاین؛ فایل را آپلود کرده و فرمت خروجی را انتخاب کنید.

تبدیل بین فرمت‌های فایل چاپ سه‌ بعدی یک مهارت ضروری برای طراحان، مهندسان و علاقه‌مندان به چاپ سه‌بعدی است. با استفاده از نرم‌افزارهای مناسب و پیروی از مراحل دقیق، می‌توانید به‌راحتی فایل‌های خود را بین فرمت‌های مختلف تبدیل کرده و از سازگاری و کیفیت آن‌ها اطمینان حاصل کنید.

نکات پایانی:

• همیشه از فایل‌های اصلی خود نسخه پشتیبان تهیه کنید.
• قبل از چاپ نهایی، مدل را در نرم‌افزار اسلایسر بررسی کنید.
• در صورت بروز مشکلات، به جامعه‌های آنلاین و انجمن‌های تخصصی مراجعه کنید؛ ممکن است راه‌حل‌های مفیدی بیابید.

با تسلط بر فرآیند تبدیل فرمت‌ها، می‌توانید انعطاف‌پذیری بیشتری در پروژه‌های خود داشته باشید و از امکانات گسترده‌تری در دنیای چاپ سه‌بعدی بهره‌مند شوید.

سوالات متداول(FAQ)

خلاصه

این مقاله به بررسی ۹ فرمت رایج فایل چاپ سه‌بعدی می‌پردازد و اهمیت انتخاب فرمت فایل مناسب در چاپ سه‌بعدی را توضیح می‌دهد. با ارائه‌ی تاریخچه‌ای مختصر از توسعه فناوری چاپ سه‌بعدی، مقاله به مقایسه جامع بین فرمت‌ها بر اساس معیارهایی مانند حجم فایل، دقت، پشتیبانی نرم‌افزاری و قابلیت‌های ویژه می‌پردازد. همچنین، راهنمایی برای انتخاب فرمت مناسب بر اساس نوع پروژه، نیاز به دقت و سازگاری نرم‌افزاری ارائه شده است. بخش‌های دیگر شامل نحوه تبدیل بین فرمت‌ها، معرفی ابزارها و نرم‌افزارهای مرتبط، و پاسخ به پرسش‌های متداول مبتدیان است.این مقاله برای اولین بار در سایت بازارگاه الکترونیکی ساخت و تولید ایران به نشانی Digimfg.ir منتشر شده است.

اعلان‌های حق نسخه‌برداری و علائم تجاری

Autodesk® یک علامت تجاری Autodesk, Inc. و/یا شرکت‌های تابعه و/یا وابسته‌های آن در ایالات متحده است.
Windows® یک علامت تجاری ثبت‌شده شرکت Microsoft Corporation است.
HP® یک علامت تجاری ثبت‌شده Hewlett-Packard Development Company, L.P. است.
SolidWorks® یک علامت تجاری ثبت‌شده Dassault Systèmes SolidWorks Corp است.

منابع

xometry.com/resources/3d-printing/3d-printing-file-types

سلب مسئولیت

محتوای ارائه شده در این صفحه وب صرفا جنبه اطلاع رسانی دارد. DIGIMFG هیچگونه ضمانت یا مسئولیتی، چه به صورت صریح یا ضمنی، در خصوص صحت، کامل بودن یا اعتبار اطلاعات بر عهده نمی گیرد. پارامترهای عملکرد، تلرانس های هندسی، ویژگی‌های طراحی خاص، کیفیت یا نوع مواد، یا فرایندها را نباید نمایانگر آنچه توسط تأمین کنندگان یا تولیدکنندگان شخص ثالث در شبکه DIGIMFG ارائه می‌شود، دانست. خریدارانی که به دنبال دریافت قیمت هستند موظفند تا الزامات فنی ویژه موردنیاز برای قطعات را تعریف کنند. برای کسب اطلاعات بیشتر، لطفاً به شرایط و ضوابط ما مراجعه کنید.
