مقدمه

فایل‌های STEP و فرمت STEP به گونه‌ای توسعه یافتند تا کاربران بتوانند مدل‌های سه بعدی (3D) را در بسیاری از برنامه‌های CAD مشاهده کنند، ویرایش کنند و به اشتراک بگذارند. فرمت STEP (مخفف Standard Exchange for Product Data به معنای استاندارد تبادل داده‌های محصول که ISO 10303 یا .STP نیز نامیده می‌شود) با هدف سازگاری توسط کمیته فنی ISO در زمینه سیستم‌های اتوماسیون و یکپارچه‌سازی طراحی شده است.

این فرمت فایل، کل شکل اشیای سه‌بعدی را فراتر از توپوگرافی (شکل سطح) ذخیره می‌کند. در عمل، همه برنامه های CAD می‌توانند اطلاعات را از فایل‌های STEP رمزگشایی کنند. به این معنی که این نوع فایل می‌تواند به عنوان یک عنصر مشترک میان چندین برنامه CAD عمل کند. در این مقاله به تعریف فایل STEP، تاریخچه این فرمت و برخی از برنامه‌هایی که از آن استفاده می‌کنند خواهیم پرداخت.

فهرست مطالب

فایل STEP چیست؟

STEP یک فرمت فایل رایج است که برای خواندن و ذخیره مدل‌های سه‌بعدی به گونه‌ای که تقریباً همه سیستم‌های طراحی به کمک رایانه (CAD) بتوانند آنها را تفسیر کنند به کار می رود. این فرمت از استانداردهای پیشنهادی کمیته فنی ISO در زمینه سیستم‌های اتوماسیون و یکپارچه سازی پیروی می‌کند. هدف اصلی آن ایجاد سازگاری میان سیستم‌های مختلف است.

فایل STEP حاوی چه اطلاعاتی است؟

پیکربندی فایل STEP شامل موارد زیر است:

  1. داده‌های تصاویر مدل سه بعدی به صورت متن
  2. قالب‌بندی مناسب برای دسترسی، ذخیره و خروجی داده‌ها به چندین برنامه CAD
  3. داده‌های مهمی مانند: تاریخ ایجاد، نام و مبدأ

چه کسی فرمت فایل STEP را ایجاد کرد؟

فرمت فایل STEP توسط سازمان بین‌المللی استاندارد (که به اختصار ISO نامیده می‌شود) ایجاد شده است. این کمیته فنی، استانداردهای فناوری را توسعه و تنظیم می‌کند. آنها توسعه فرمت فایل STEP را در اواسط دهه ۱۹۸۰ آغاز کردند و آن را به گونه‌ای پیکربندی کردند تا در دسترس برنامه‌های مختلف CAD باشد. اولین نسخه فایل STEP تا سال ۱۹۹۴ در دسترس نبود و نسخه‌های دیگر در سال‌های بعد منتشر شدند.

چگونه یک فایل STEP را تبدیل کنیم؟

مراحل تبدیل هر فایل CAD دیگر به فرمت STEP بستگی به نرم‌افزار یا ابزار مورد استفاده دارد. هنگام خروجی گرفتن فایل‌ها، روش‌های آن برنامه خاص را دنبال کنید. مراحل کلی معمولاً چیزی شبیه به این است:

  1. نرم افزار (مثلا FreeCAD) را باز کنید.
  2. روی ‘File’ (فایل) کلیک کنید.
  3. ‘Export’ (خروجی) را انتخاب کنید.
  4. به عنوان STL ذخیره کنید.

یکی از مزایای فرمت فایل STEP این است که با بسیاری از برنامه‌های CAD سازگار است. به عنوان مثال، اگر فایلی در اتودسک ساخته شده باشد، همچنان می‌تواند در سالیدورکس نیز خوانده شود و هیچ داده‌ای در این میان گم نخواهد شد. با این حال، برای پرینت سه بعدی (3D-print) مورد نظر، باید آن را به STL تبدیل کرد.

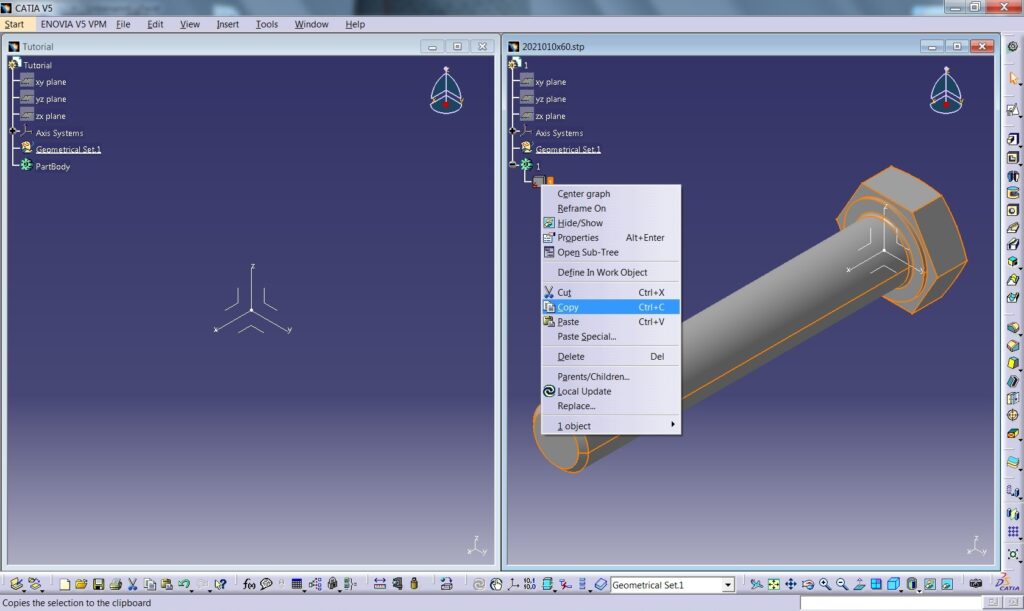

چگونه یک فایل STEP را مشاهده کنیم؟

یک فایل STEP تقریباً در هر برنامه CAD شامل نرم افزارهای ساده‌ای مانند FreeCAD، VariCAD و BRL-CAD که به صورت رایگان در دسترس هستند، باز می‌شود. برای باز کردن آن:

۱. فایل STEP را در رایانه یا دستگاه خود پیدا کنید. فایل STEP را در پوشه آن یا با تایپ عبارت “STEP” در نوار جستجوی تسک‌بار پیدا کنید.

۲. با دو بار کلیک یا کلیک راست، File > Open With را انتخاب کنید. فایل STEP را با دوبار کلیک بر روی آیکون آن، یا راست کلیک، قرار دادن ماوس روی گزینه “Open with” و کلیک بر روی برنامه CAD که می‌خواهید از آن استفاده کنید، انتخاب کنید.

۳. با استفاده از نرم‌افزار مشاهده‌گر STEP که قبلا نصب شده است باز کنید. همچنین می‌توانید نرم‌افزار مشاهده CAD مورد نظر خود مانند FreeCAD، VariCAD یا BRL-CAD را باز نمایید. در برنامه روی “File” و سپس “Open” کلیک کرده و فایل STEP مورد نظر را انتخاب کنید.

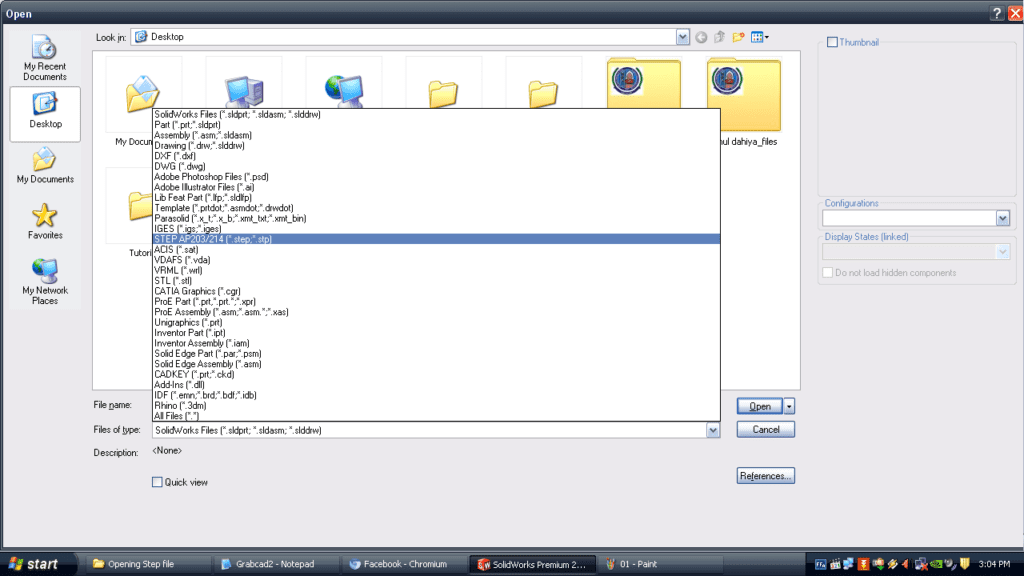

چگونه می‌توانم یک فایل STEP بسازم؟

اکثر برنامه های CAD از جمله برنامه‌های مطرح مانند اتودسک (Autodesk)، سالیدورکس (SolidWorks)، کتیا (CATIA)، سالیداج (SolidEdge) و کریو (Creo) می توانند فایل ها را با فرمت STEP ذخیره کنند. همچنین گزینه‌ای برای ذخیره چندین جزء (component) در یک فایل STEP وجود دارد. برای ذخیره در فرمت STEP:

۱. با برنامه یا نرم افزار CAD مورد نظر خود یک فایل جدید ایجاد کنید. برنامه CAD خود را انتخاب کرده و یک پروژه جدید باز کنید. در این مرحله اکثر فرمت‌های فایل قابل قبول هستند.

۲. تغییرات لازم را در فایل خود ایجاد کنید. قطعه (part) مورد نظر را در محیط دیجیتال بسازید. هرگونه تنظیمات لازم را انجام دهید.

۳. بر اساس گزینه هایی که دارید، از پسوند فایل .STEP یا .STP استفاده کنید. اگر هنوز فایل را ذخیره نکرده‌اید، گزینه “Save” (ذخیره) را انتخاب نمایید، و .STEP یا .STP را به عنوان نوع فایل برگزینید. اگر قبلاً آن را در قالب CAD متفاوتی ذخیره کرده‌اید، اکثر برنامه ها گزینه‌ای با عنوان “Save As” (ذخیره به عنوان) یا “Save a Copy” (ذخیره یک کپی) خواهند داشت که به شما امکان می‌دهد در فرمت .STEP یا .STP نیز ذخیره کنید. اگر چنین گزینه‌ای ندارید، باید بتوانید آن را به عنوان یک فایل STEP، خروجی بگیرید (export).

اهمیت فایل STEP چیست؟

فایل های STEP برای مهندسان ارزشمند هستند زیرا به اشتراک گذاری داده های CAD را بسیار آسان تر می کنند. تقریباً همه نرم افزارهای CAD می توانند فایل های STEP را باز کرده و دستکاری کنند. بنابراین، ذینفعان مختلف فرآیند طراحی (معماران، مهندسان عمران، مهندسان صنایع، تولیدکنندگان و غیره) می‌توانند با استفاده از هر برنامه‌ای که برای نیازهایشان بیشتر کاربرد دارد، طرح را مشاهده و ویرایش کنند. برای مثال، شخصی که قطعه را برای فرز CNC آماده می‌کند، نیازی به خرید و یادگیری نرم‌افزار خاص طراح ندارد.

انواع فایل های Step چیست؟

اگرچه همه فایل های STEP با پسوند .STEP یا .STP ذخیره می شوند، اما زیرگروه های مختلفی وجود دارد:

  1. AP203 (Application Protocol 203): توپوگرافی (شکل سطح)، هندسه و داده های مدیریت پیکربندی مدل سه بعدی را توصیف می کند.
  2. AP214: شامل همان اطلاعات نوع AP203 است، اما رنگ مدل، ابعاد، تلرانس ها و نیت طراحی را نیز اضافه می‌کند.
  3. AP242: مکانیسم‌های AP203 و AP214 به علاوه ویژگی‌هایی مانند مدیریت حقوق دیجیتال و آرشیو کردن را در بر می‌گیرد.

مزایای فایل STEP به طور کامل

فایل STEP (Standard for the Exchange of Product data) به عنوان یک استاندارد بین‌المللی برای تبادل داده‌های محصول، مزایای بسیاری را برای مهندسان، طراحان و تولیدکنندگان به همراه دارد. در زیر به طور مفصل به این مزایا می‌پردازیم:

۱. سازگاری بالا بین نرم‌افزارهای CAD

  • تبادل آسان داده‌ها: مهم‌ترین مزیت فایل STEP، قابلیت تبادل آسان مدل‌های سه بعدی بین نرم‌افزارهای مختلف CAD است. بدون نیاز به تبدیل پیچیده، می‌توانید یک فایل STEP را در نرم‌افزارهای مختلفی مانند SolidWorks، AutoCAD، CATIA و بسیاری دیگر باز کنید.
  • کاهش خطاهای ناشی از تبدیل: تبدیل بین فرمت‌های مختلف ممکن است باعث از دست رفتن اطلاعات یا ایجاد خطا شود. فایل STEP با حفظ اطلاعات هندسی و توپولوژیکی، از بروز این مشکلات جلوگیری می‌کند.

۲. حفظ جزئیات مدل

  • اطلاعات هندسی کامل: فایل STEP نه تنها شکل ظاهری مدل، بلکه اطلاعات هندسی دقیق مانند ابعاد، تلرانس‌ها، و روابط بین اجزا را نیز حفظ می‌کند.
  • اطلاعات متا داده: علاوه بر هندسه، فایل STEP می‌تواند اطلاعات دیگری مانند مواد، رنگ، و خواص فیزیکی را نیز ذخیره کند.

۳. قابلیت ویرایش و بروزرسانی

  • ویرایش در نرم‌افزارهای مختلف: می‌توان فایل STEP را در نرم‌افزارهای مختلف ویرایش کرد و تغییرات ایجاد شده را مجدداً به صورت فایل STEP ذخیره کرد.
  • بروزرسانی آسان: به دلیل ساختار استاندارد، بروزرسانی و اصلاح مدل‌های STEP بسیار آسان است.

۴. اشتراک‌گذاری و همکاری

  • تسهیل همکاری بین تیم‌ها: با استفاده از فایل STEP، اعضای تیم‌های مختلف می‌توانند به راحتی مدل‌ها را با هم به اشتراک بگذارند و روی یک پروژه مشترک کار کنند.
  • ارتباط با مشتریان و تامین‌کنندگان: فایل STEP ابزاری مناسب برای ارتباط با مشتریان و تامین‌کنندگان است تا بتوان مدل‌های طراحی شده را به اشتراک گذاشت و بازخورد دریافت کرد.

۵. بایگانی طولانی‌مدت

  • حفظ اطلاعات در طولانی‌مدت: فایل STEP به عنوان یک استاندارد پایدار، قابلیت نگهداری طولانی‌مدت اطلاعات را دارد.
  • جلوگیری از از دست رفتن داده‌ها: با ذخیره مدل‌ها به فرمت STEP، از از دست رفتن اطلاعات در اثر تغییر نرم‌افزار یا سیستم عامل جلوگیری می‌شود.

۶. کاربرد در صنایع مختلف

  • مهندسی مکانیک: طراحی قطعات، مونتاژ، و تحلیل تنش
  • خودرو: طراحی بدنه، شاسی و قطعات داخلی خودرو
  • هوافضا: طراحی هواپیما، ماهواره و فضاپیما
  • معماری: طراحی ساختمان‌ها و سازه‌ها
  • تولید افزودنی: تبدیل مدل‌های CAD به فایل‌های قابل چاپ سه بعدی

۷. استاندارد بین‌المللی

  • پشتیبانی گسترده: فایل STEP به عنوان یک استاندارد بین‌المللی توسط سازمان‌های استانداردسازی مختلف پذیرفته شده است.
  • توسعه مداوم: استاندارد STEP به طور مداوم به روزرسانی می‌شود تا با نیازهای جدید صنعت سازگار شود.

معایب فایل STEP

با وجود تمام مزایای فایل STEP، این فرمت نیز مانند هر فرمت دیگری دارای محدودیت‌ها و معایبی است. در ادامه به برخی از مهم‌ترین معایب فایل STEP اشاره می‌شود:

۱. حجم فایل

  • افزایش حجم برای مدل‌های پیچیده: برای مدل‌های سه بعدی بسیار پیچیده و دارای جزئیات زیاد، حجم فایل STEP می‌تواند به طور قابل توجهی افزایش یابد. این امر می‌تواند بر روی سرعت باز شدن و ویرایش فایل در نرم‌افزارهای CAD تاثیرگذار باشد.
  • مشکل در انتقال داده: فایل‌های با حجم بالا ممکن است در هنگام انتقال از طریق شبکه یا ایمیل با مشکلاتی مواجه شوند.

۲. پیچیدگی ساختار

  • دشواری در درک ساختار فایل: ساختار فایل STEP نسبت به برخی فرمت‌های دیگر پیچیده‌تر است و ممکن است برای کاربران مبتدی درک آن دشوار باشد.
  • خطای در ویرایش دستی: ویرایش دستی فایل STEP به دلیل پیچیدگی ساختار آن ممکن است منجر به ایجاد خطا شود.

۳. عدم پشتیبانی از همه ویژگی‌ها

  • از دست رفتن اطلاعات جزئی: در برخی موارد، هنگام تبدیل یک فایل از فرمت بومی نرم‌افزار به فرمت STEP، ممکن است برخی از اطلاعات جزئی مانند ویژگی‌های خاص نرم‌افزار، رنگ‌ها، بافت‌ها و پارامترهای طراحی از دست بروند.
  • محدودیت در نمایش برخی ویژگی‌ها: برخی نرم‌افزارهای CAD ممکن است نتوانند همه ویژگی‌های موجود در یک فایل STEP را به طور کامل نمایش دهند یا از آن‌ها پشتیبانی کنند.

۴. تفاوت در تفسیر نرم‌افزارها

  • تفاوت در نمایش مدل: نرم‌افزارهای مختلف CAD ممکن است یک فایل STEP را به دلیل تفاوت در الگوریتم‌های رندر و نمایش، به صورت کمی متفاوت نمایش دهند.
  • مشکلات در مونتاژ: در مواردی که چندین فایل STEP در یک مونتاژ استفاده می‌شود، ممکن است به دلیل تفاوت‌های جزئی در هندسه، مشکلاتی در مونتاژ ایجاد شود.

۵. کاهش کارایی در برخی نرم‌افزارها

  • کاهش سرعت کار: برای نرم‌افزارهای CAD قدیمی‌تر یا با منابع سخت‌افزاری محدود، کار با فایل‌های STEP بزرگ و پیچیده ممکن است منجر به کاهش سرعت و عملکرد شود.

۶. عدم پشتیبانی از ویژگی‌های پیشرفته

  • محدودیت در ویژگی‌های پیشرفته: فایل STEP ممکن است از برخی ویژگی‌های پیشرفته‌ای که در نرم‌افزارهای CAD جدیدتر وجود دارد، پشتیبانی نکند.

در نتیجه، با وجود مزایای فراوان فایل STEP، در برخی موارد ممکن است محدودیت‌های آن باعث ایجاد مشکلاتی شود. انتخاب فرمت مناسب برای تبادل داده‌ها به عوامل مختلفی مانند پیچیدگی مدل، نرم‌افزارهای مورد استفاده و نیازهای پروژه بستگی دارد.

بهترین مبدل های فایل STEP کدامند؟

بهترین مبدل های فایل STEP عبارتند از:

  1. FreeCAD: به شما امکان مشاهده، ویرایش و تبدیل فایل‌های CAD به فرمت STEP را می‌دهد. فایل های بزرگ را به خوبی پردازش می‌کند.
  2. gCAD3D: می‌تواند بسیاری از فرمت‌های فایل مانند STL، 3DS، FBX و ASM را باز کرده و تغییر دهد. سپس می تواند در صورت لزوم آنها را به فرمت STEP تبدیل کند.
  3. Gmsh: یک نرم افزار مبدل برای ویندوز است که مش‌های سه بعدی را ایجاد می‌کند. Gmsh می تواند به راحتی یک فایل STP را با استفاده از گزینه Export خود به فرمت های دیگر تبدیل کند.

بهترین سرویس های آنلاین برای فایل‌های STEP چیست؟

در عمل، بهترین اپلیکیشن برای فایل‌های STEP همان برنامه‌ CAD است که به طور معمول استفاده می‌کنید. در زیر چند برنامه‌ پیشنهاد شده را آورده‌ایم:

  1. 3D Viewer Online: این سرویس وب، همانطور که از نامش پیداست، به شما امکان می‌دهد مدل‌های سه‌بعدی (از جمله فایل‌های STEP) را در مرورگر خود مشاهده کنید. نسخه‌های پولی آن طیف گسترده‌ای از تنظیمات آپلود و رندر و همچنین قابلیت جاسازی پیشرفته را ارائه می‌دهند.
  2. Fusion 360: این برنامه از شرکت اتودسک، یک ابزار CAD پارامتریک کامل است که در بین دانشجویان و متخصصان محبوبیت دارد. ابزاری عالی برای ادغام فایل‌های STEP در یک جریان کاری بزرگتر، از ایده‌پردازی طراحی تا ساخت است.
  3. Clara.io: این برنامه، یک اپلیکیشن مدل‌سازی سه بعدی و اشتراک‌گذاری فایل مبتنی بر مرورگر است که به دلیل قابلیت‌های رندر فتورئالیستی خود از طریق VRay محبوبیت دارد.

فایل STEP و فایل CAD چه تفاوتی با هم دارند؟

فایل STEP نوعی فایل CAD است، اما همه فایل‌های CAD، فایل STEP نیستند. STEP استانداردی است که توسط ISO طراحی شده و با بسیاری از برنامه‌های CAD سازگار است.

یک تشبیه ساده: تصور کنید “فایل CAD” مانند یک چتر بزرگ است که انواع مختلفی از فایل‌های طراحی سه بعدی را در بر می‌گیرد. در این چتر بزرگ، “فایل STEP” یک نوع خاص از فایل است که ویژگی‌های منحصر به فرد خود را دارد.

فایل CAD چیست؟

  • تعریف: فایل CAD (Computer-Aided Design) فایلی است که اطلاعات مربوط به یک مدل سه بعدی را ذخیره می‌کند. این اطلاعات می‌تواند شامل هندسه، ابعاد، مواد، رنگ، و سایر ویژگی‌های مرتبط با طراحی محصول باشد.
  • انواع فایل‌های CAD: انواع مختلفی از فایل‌های CAD وجود دارد که هر کدام برای کاربرد خاصی طراحی شده‌اند. برای مثال، فایل‌های DWG برای AutoCAD، فایل‌های IPT برای Inventor و فایل‌های PRT برای SolidWorks استفاده می‌شوند.

فایل STEP چیست؟

  • تعریف: فایل STEP (Standard for the Exchange of Product data) یک استاندارد بین‌المللی برای تبادل داده‌های محصول است. این فایل به گونه‌ای طراحی شده است که بتواند اطلاعات یک مدل سه بعدی را به شکلی استاندارد و قابل خواندن برای نرم‌افزارهای مختلف CAD ذخیره کند.
  • ویژگی‌های کلیدی:
    • سازگاری: فایل STEP با بسیاری از نرم‌افزارهای CAD سازگار است و امکان تبادل آسان مدل‌ها بین نرم‌افزارهای مختلف را فراهم می‌کند.
    • جزئیات: فایل STEP می‌تواند اطلاعات هندسی دقیق، توپولوژیکی و ویژگی‌های طراحی را به طور کامل ذخیره کند.
    • استاندارد: فایل STEP یک استاندارد بین‌المللی است و توسط سازمان ISO تعریف شده است.
ویژگیفایل CADفایل STEP
تعریفهر فایلی که اطلاعات یک مدل سه بعدی را ذخیره کندیک استاندارد خاص برای تبادل داده‌های محصول
انواعانواع مختلفی وجود دارد (DWG، IPT، PRT و …)یک نوع خاص از فایل CAD
سازگاریبستگی به نوع فایل داردبا بسیاری از نرم‌افزارهای CAD سازگار است
جزئیاتممکن است اطلاعات متفاوتی را ذخیره کنداطلاعات هندسی دقیق، توپولوژیکی و ویژگی‌های طراحی را ذخیره می‌کند
استانداردممکن است استانداردهای مختلفی داشته باشدیک استاندارد بین‌المللی (ISO 10303)
جدول مقایسه فایل CAD و فایل STEP

چرا فایل STEP مهم است؟

  • تبادل آسان داده‌ها: امکان به اشتراک گذاری مدل‌های سه بعدی بین تیم‌های مختلف و نرم‌افزارهای مختلف را فراهم می‌کند.
  • حفظ اطلاعات: اطلاعات دقیق مدل را حفظ می‌کند و از دست رفتن اطلاعات در هنگام تبدیل بین فرمت‌ها جلوگیری می‌کند.
  • استانداردسازی: یک زبان مشترک برای تبادل اطلاعات بین نرم‌افزارهای مختلف فراهم می‌کند.

در واقع، فایل STEP مانند یک مترجم بین زبان‌های مختلف نرم‌افزارهای CAD عمل می‌کند. با استفاده از فایل STEP، مهندسان و طراحان می‌توانند به راحتی مدل‌های خود را با همکاران و مشتریان خود به اشتراک بگذارند، بدون اینکه نگران سازگاری نرم‌افزارها باشند.

به طور خلاصه:

  • همه فایل‌های STEP فایل CAD هستند، اما همه فایل‌های CAD فایل STEP نیستند.
  • فایل STEP یک استاندارد بین‌المللی است که برای تبادل داده‌های محصول طراحی شده است و سازگاری بالایی با نرم‌افزارهای CAD دارد.
  • فایل STEP اطلاعات دقیق و کاملی از مدل سه بعدی را ذخیره می‌کند.

مقایسه با سایر فرمت‌ها

مقایسه با فرمت STL

STL (Stereolithography) یک فرمت رایج برای فایل‌های سه بعدی است که عمدتاً برای فرآیند پرینت سه بعدی استفاده می‌شود. در حالی که فایل‌های STEP و STL هر دو برای نمایش مدل‌های سه بعدی به کار می‌روند، تفاوت‌های اساسی بین آن‌ها وجود دارد:

  • جزئیات هندسی:
    • STEP: فایل‌های STEP توانایی ذخیره اطلاعات هندسی بسیار دقیق و پیچیده را دارند، از جمله منحنی‌ها، سطوح و روابط هندسی بین اجزا. این فرمت برای مدل‌سازی دقیق و مهندسی بسیار مناسب است.
    • STL: فایل‌های STL تنها سطح خارجی مدل را به صورت مجموعه‌ای از مثلث‌ها نمایش می‌دهند. این فرمت برای نمایش ظاهر کلی مدل کافی است، اما اطلاعات داخلی و دقیق هندسی را حفظ نمی‌کند.
  • قابلیت ویرایش:
    • STEP: فایل‌های STEP قابلیت ویرایش بالایی دارند و می‌توان آن‌ها را در نرم‌افزارهای CAD مختلف ویرایش کرد. تغییرات ایجاد شده در هندسه، ابعاد و روابط بین اجزا قابل اعمال است.
    • STL: فایل‌های STL عمدتاً برای نمایش و پرینت سه بعدی طراحی شده‌اند و قابلیت ویرایش آن‌ها محدود است. تغییرات در هندسه معمولاً به ایجاد یک فایل STL جدید نیاز دارد.
  • کاربردها:
    • STEP: فایل‌های STEP برای تبادل داده‌های مهندسی، طراحی محصول، و شبیه‌سازی استفاده می‌شوند. این فرمت برای پروژه‌هایی که به دقت بالا و قابلیت ویرایش نیاز دارند، مناسب است.
    • STL: فایل‌های STL عمدتاً برای فرآیند پرینت سه بعدی استفاده می‌شوند. همچنین در برخی نرم‌افزارهای تجزیه و تحلیل و شبیه‌سازی نیز کاربرد دارند.

خلاصه: فایل استپ برای مدل‌سازی دقیق و مهندسی، در حالی که فایل STL برای نمایش و پرینت سه بعدی مناسب‌تر است.

مقایسه با فرمت IGES

IGES (Initial Graphics Exchange Specification) یکی از قدیمی‌ترین فرمت‌های تبادل داده‌های CAD است. در مقایسه با STEP، IGES دارای تفاوت‌های زیر است:

  • تاریخچه:
    • IGES: در دهه 1980 توسعه یافت و یکی از اولین استانداردهای تبادل داده‌های CAD بود.
    • STEP: در دهه 1990 توسعه یافت و به عنوان جانشینی برای IGES با قابلیت‌های بیشتر و ساختار پیچیده‌تر معرفی شد.
  • ساختار:
    • IGES: ساختار IGES ساده‌تر و کمتر پیچیده از STEP است.
    • STEP: ساختار STEP بسیار پیچیده و شامل تعداد زیادی از موجودیت‌ها و روابط است.
  • پشتیبانی نرم‌افزاری:
    • IGES: بسیاری از نرم‌افزارهای CAD قدیمی از IGES پشتیبانی می‌کنند.
    • STEP: اکثر نرم‌افزارهای CAD مدرن از STEP پشتیبانی می‌کنند، اما پشتیبانی از IGES نیز در بسیاری از نرم‌افزارها وجود دارد.
  • قابلیت‌ها:
    • IGES: قابلیت‌های IGES نسبت به STEP محدودتر است و ممکن است برخی از اطلاعات هندسی پیچیده را به خوبی حفظ نکند.
    • STEP: STEP قابلیت‌های بیشتری برای نمایش اطلاعات هندسی، توپولوژیکی و ویژگی‌های طراحی دارد.

خلاصه: IGES یک فرمت قدیمی‌تر با ساختار ساده‌تر است، در حالی که STEP یک فرمت جدیدتر با قابلیت‌های بیشتر و ساختار پیچیده‌تر است.

در انتخاب بین STEP و IGES، عوامل زیر را باید در نظر گرفت:

  • پیچیدگی مدل: برای مدل‌های ساده، IGES ممکن است کافی باشد، اما برای مدل‌های پیچیده، STEP مناسب‌تر است.
  • نرم‌افزارهای مورد استفاده: سازگاری نرم‌افزارهای مورد استفاده با هر یک از فرمت‌ها را بررسی کنید.
  • اطلاعات مورد نیاز: اگر به اطلاعات هندسی دقیق و ویژگی‌های طراحی نیاز دارید، STEP گزینه بهتری است.

به طور کلی، STEP به عنوان یک استاندارد جدیدتر و قدرتمندتر، جایگزین مناسب‌تری برای IGES محسوب می‌شود.

مقایسه فرمت‌های فایل STEP، STL و IGES

ویژگیSTEPSTLIGES
تاریخچهجدیدتر، استاندارد ISO 10303قدیمی‌ترقدیمی‌تر از STEP
ساختارپیچیده، شامل اطلاعات هندسی، توپولوژیکی و ویژگی‌هاساده، بر اساس مثلث‌هاساده‌تر از STEP
جزئیات هندسیبسیار دقیق، حفظ روابط هندسیتنها سطح خارجی را نشان می‌دهدکمتر دقیق از STEP
قابلیت ویرایشبالا، در نرم‌افزارهای CAD مختلف قابل ویرایشمحدود، عمدتاً برای پرینت سه بعدیمحدودتر از STEP
کاربردهاتبادل داده‌های مهندسی، طراحی محصول، شبیه‌سازیپرینت سه بعدی، برخی نرم‌افزارهای تجزیه و تحلیلتبادل داده‌های CAD، قدیمی‌تر
پشتیبانی نرم‌افزاریگسترده در نرم‌افزارهای مدرنگستردهگسترده در نرم‌افزارهای قدیمی‌تر
حجم فایلممکن است برای مدل‌های پیچیده بزرگ باشدمعمولاً کوچک‌تر از STEPمتغیر
جدول مقایسه فرمت‌های فایل STEP، STL و IGES
  • STEP: برای مدل‌سازی دقیق و مهندسی، تبادل داده‌های پیچیده و همکاری در پروژه‌های بزرگ مناسب است.
  • STL: برای پرینت سه بعدی و نمایش ساده مدل‌ها استفاده می‌شود.
  • IGES: یک فرمت قدیمی‌تر است و در مقایسه با STEP قابلیت‌های کمتری دارد.

انتخاب فرمت مناسب به عوامل زیر بستگی دارد:

  • پیچیدگی مدل: برای مدل‌های ساده، IGES یا STL ممکن است کافی باشد، اما برای مدل‌های پیچیده، STEP مناسب‌تر است.
  • نرم‌افزارهای مورد استفاده: سازگاری نرم‌افزارهای مورد استفاده با هر یک از فرمت‌ها را بررسی کنید.
  • اطلاعات مورد نیاز: اگر به اطلاعات هندسی دقیق و ویژگی‌های طراحی نیاز دارید، استپ گزینه بهتری است.

نکته: این جدول یک مقایسه کلی ارائه می‌دهد و ممکن است در موارد خاص تفاوت‌هایی وجود داشته باشد.

سوالات متداول

فایل STEP چیست؟

یک استاندارد بین‌المللی برای تبادل اطلاعات مدل‌های سه بعدی بین نرم‌افزارهای مختلف CAD است. این فایل‌ها اطلاعاتی مانند هندسه، ابعاد، مواد و … را به شکلی استاندارد ذخیره می‌کنند.

چه تفاوتی بین فایل STEP و فایل STL وجود دارد؟

فایل STEP اطلاعات هندسی دقیق‌تری را نسبت به STL ذخیره می‌کند و برای مدل‌سازی مهندسی مناسب‌تر است. STL عمدتاً برای پرینت سه بعدی استفاده می‌شود.

چرا باید از فایل STEP استفاده کنیم؟

سازگاری بالا با نرم‌افزارهای مختلف، حفظ جزئیات مدل، اشتراک‌گذاری آسان و استاندارد بودن از مهم‌ترین دلایل استفاده از فایل استپپ هستند.

چه اطلاعاتی در یک فایل STEP ذخیره می‌شود؟

هندسه مدل، ابعاد، تلرانس‌ها، مواد، رنگ، ویژگی‌های طراحی و اطلاعات متا دیگر.

چه تفاوتی بین فرمت‌های مختلف STEP (AP203، AP214، AP242) وجود دارد؟

این فرمت‌ها سطوح مختلفی از پیچیدگی و قابلیت‌ها را ارائه می‌دهند. AP203 برای اطلاعات پایه هندسی، AP214 برای اطلاعات بیشتر مانند رنگ و ابعاد و AP242 برای اطلاعات پیشرفته‌تر مانند مدیریت حقوق دیجیتال استفاده می‌شود.

چرا نمی‌توانم فایل STEP را در نرم‌افزارم باز کنم؟

ممکن است نرم‌افزار شما از نسخه STEP مورد استفاده پشتیبانی نکند یا فایل شما دارای خطا باشد.

چرا حجم فایل STEP من بسیار زیاد است؟

پیچیدگی مدل، تعداد اجزا و جزئیات هندسی می‌تواند باعث افزایش حجم فایل شود.

چرا برخی اطلاعات در فایل STEP من از دست می‌رود؟

ممکن است نرم‌افزار مبدل یا نرم‌افزاری که فایل را باز می‌کنید از تمام ویژگی‌های فایل استپ پشتیبانی نکند.

    خلاصه

    در این مقاله به معرفی فایل STEP، شرح چیستی آن و نحوه ایجاد، مشاهده و تبدیل این نوع فایل پرداختیم.این مقاله برای اولین بار در سایت بازارگاه الکترونیکی ساخت و تولید ایران به نشانی digimfg.ir منتشر شده است.
