اتوکد در مقابل سالیدورکس

آخرین به روزرسانی

مقدمه

• اتوکد (AutoCAD®) یک نرم افزار طراحی اساسا دوبعدی است که برای نقشه های ساختمانی، نقشه طبقات، و دیاگرام های لوله کشی و ابزار دقیق استفاده می شود.
• سالیدورکس (Solidworks®) یک ابزار مهندسی است که عمدتا برای مدلسازی سه بعدی قطعات پیچیده و مجموعه های ماشینی به کار می رود. سالیدورکس می تواند برای شبیه سازی نحوه تاثیر بار بر روی قطعات و همچنین آماده سازی قطعات برای ساخت استفاده شود.
• سالیدورکس ابزارهای مدلسازی سه بعدی کامل تری نسبت به اتوکد ارائه می دهد و ویژگی های سالیدورکس استفاده ساده تری دارند. این نرم افزار همچنین دارای یک جامعه کاربری فعال و پویا است که می تواند به افراد مبتدی کمک کند. از سوی دیگر، AutoCAD در تولید نقشه های دوبعدی کاملا پیشرفته با تمام عناصر مورد نیاز برای مستندسازی ساخت یا تولید، برتری دارد.

این مقاله به بررسی تفاوت‌های بین این دو بسته نرم‌افزاری پرداخته و موارد استفاده بهینه آنها را برجسته می‌کند. حداقل سیستم مورد نیاز مشخص خواهد شد و این دو بسته بر اساس پارامترهایی مانند تجربه کاربری، پشتیبانی، پایداری نرم افزار، جامعه کاربری و قیمت با هم مقایسه می شوند.

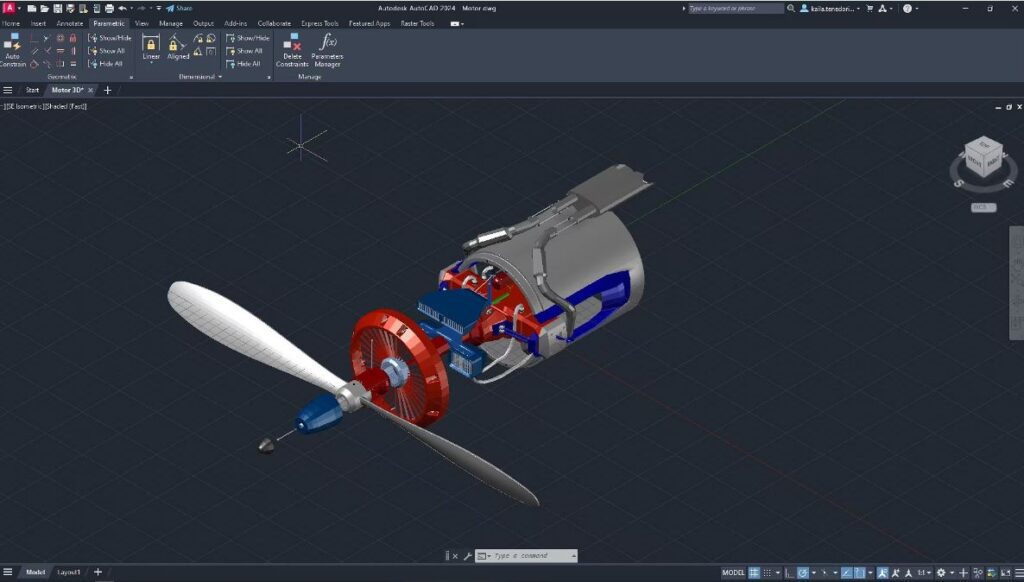

اتوکد چیست؟

اتوکد (AutoCAD®) نرم افزار طراحی به کمک کامپیوتر (CAD) است که عمدتاً به عنوان یک ابزار طراحی دوبعدی مورد استفاده قرار می گیرد و متعلق به شرکت اتودسک (AutoDesk®) است. AutoCAD قابلیت های قدرتمندی در طراحی دوبعدی داشته و در اصل برای حذف نیاز به ترسیم دستی (و در نتیجه کاهش چشمگیر زمان و تلاش طراحی) طراحی شده است. اتوکد دارای برخی قابلیت های مدلسازی سه بعدی نیز می باشد، اما این قابلیت ها در مقایسه با بسته های CAD سه بعدی تخصصی بسیار محدود بوده و شامل امکانات سه بعدی با کیفیت بسیار کمتری هستند.

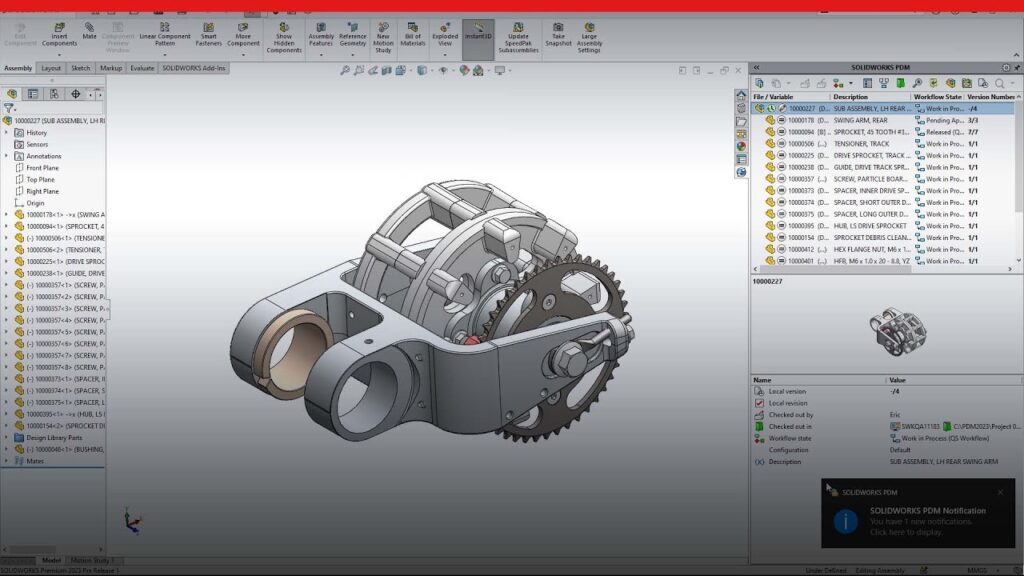

سالیدورکس چیست؟

سالیدورکس (Solidworks®) یک ابزار قدرتمند مهندسی متعلق به شرکت Dassault Systemèes® است. این نرم افزار در درجه اول یک بسته مدلسازی پارامتریک سه بعدی است (ابعاد مدل را می توان بدون نیاز به ترسیم مجدد کل جسم هر بار تغییر داد). سالیدورکس برای توسعه مدل های سه بعدی و نقشه های تولید قطعات و مجموعه های جداگانه عالی است، همچنین قابلیت متحرک سازی مجموعه ها برای بررسی فاصله مجاز بین قطعات را دارا می باشد.

سالیدورکس در تنظیمات مختلفی عرضه می شود که می تواند شامل عملکردهای اضافی با سطوح قیمت متفاوت، مانند تحلیل المان محدود (Finite Element Analysis – FEA) و تولید به کمک کامپیوتر (Computer Aided Manufacturing – CAM) باشد. این نرم افزار نسبت به سایر بسته های CAD دوبعدی تخصصی، قابلیت های محدودی در زمینه طراحی دوبعدی دارد، زیرا برای ایجاد نقشه های دوبعدی که صریحاً به یک مدل سه بعدی متصل نیستند پیکربندی نشده است.

اتوکد در مقابل سالیدورکس – موارد استفاده و کاربردها

اتوکد در درجه اول برای طراحی دوبعدی استفاده می شود. این نرم افزار طیف وسیعی از ابزارها را برای ساده‌سازی تولید نقشه‌های رسمی دارد. این برنامه توسط مهندسان عمران و معماران برای تولید نقشه ها و چیدمان ساختمان ها استفاده می شود. AutoCAD همچنین یک ابزار محبوب برای ایجاد P&ID ها (نقشه های لوله کشی و ابزار دقیق) است و شامل عملکردهای ویژه ای مانند شماره گذاری خودکار تجهیزات و تهیه دقیق فهرست مواد (BOM) است. AutoCAD دارای قابلیت‌های محدود در مدل سازی سه بعدی با پشتیبانی از ویژگی های پارامتریک است، اما چندان محبوب نیست. کاربران به جای آن معمولاً از نرم افزار مدلسازی سه بعدی تخصصی اتودسک به نام Inventor® استفاده می کنند.

سالیدورکس یک ابزار مدل سازی سه بعدی است که عمدتا توسط مهندسان مکانیک برای طراحی قطعات ماشین و مجموعه های کامل ماشین استفاده می شود. سالیدورکس حتی فراتر رفته و شامل قابلیت های CAE (مهندسی به کمک کامپیوتر) است که رفتار یک قطعه را هنگام اعمال بارگذاری شبیه سازی می کند و همچنین دارای قابلیت CAM (تولید به کمک کامپیوتر) برای شبیه سازی نحوه ساخت یک قطعه می باشد. Solidworks از طراحی اولیه دوبعدی تا فرایند ساخت، پروژه را همراهی می کند.

اتوکد در مقابل سالیدورکس – الزامات سیستم

جدیدترین نسخه های سالیدورکس و اتوکد برای اجرا به کامپیوترهای شخصی مدرن نسبتاً قدرتمندی نیاز دارند. با این حال، AutoCAD نسبت به Solidworks فضای کمتری در کامپیوتر اشغال می کند.

جدول 1 زیر حداقل سیستم مورد نیاز برای جدیدترین نسخه های Solidworks و AutoCAD (در زمان نگارش این مقاله) را نشان می دهد:

مشخصه	Apple® (AutoCAD 2023)	Microsoft® (AutoCAD 2023)	Apple (Solidworks 2023)	Microsoft (Solidworks 2023)
پردازنده	سری Apple M	3+ گیگاهرتز	سیستم عامل اپل به طور رسمی پشتیبانی نمی شود	64 بیتی AMD یا Intel 3+ گیگاهرتز
حافظه	> 8 گیگابایت	> 8 گیگابایت	سیستم عامل اپل به طور رسمی پشتیبانی نمی شود	> 16 گیگابایت
وضوح صفحه نمایش	Retina Display 2280 x 1800	صفحه نمایش 4k با وضوح بالا	سیستم عامل اپل به طور رسمی پشتیبانی نمی شود	صفحه نمایش 4k با وضوح بالا
کارت گرافیک	کارت های گرافیک نصب شده Mac	4 گیگابایت پردازنده گرافیکی با 106 گیگابایت بر ثانیه پهنای باند و Direct X 12	سیستم عامل اپل به طور رسمی پشتیبانی نمی شود	کارت های سازگار
فضای دیسک	> 5 گیگابایت	> 10 گیگابایت (SSD یا NVME)	سیستم عامل اپل به طور رسمی پشتیبانی نمی شود	> 20 گیگابایت (SSD یا NVME)

چه سیستم عامل هایی توسط AutoCAD و Solidworks پشتیبانی می شوند؟

AutoCAD برای macOS و Windows در دسترس است، در حالی که Solidworks فقط در Microsoft Windows موجود است. سالیدورکس را می توان بر روی سخت افزار اپل اجرا کرد به شرطی که بر روی سیستم عامل Microsoft Windows اجرا شود. اجرای Solidworks در Apple می تواند با استفاده از نرم افزاری مانند Boot Camp انجام شود. با این حال، این راه حل به طور رسمی توسط Solidworks پشتیبانی نمی شود.

حداقل حافظه مورد نیاز برای AutoCAD و Solidworks چقدر است؟

Solidworks و اتوکد هر دو برای کارکرد موثر به حداقل 8 گیگابایت رم نیاز دارند. با این حال، اگر در AutoCAD از ابر نقاط، مجموعه داده های بزرگ یا مدل سازی سه بعدی استفاده شود، 16 گیگابایت و بیشتر توصیه می شود. در مورد Solidworks، اگر مجموعه های بزرگ با هزاران قطعه طراحی شوند، 32 گیگابایت توصیه می شود.

اتوکد و سالیدورکس از چه فرمت های فایلی پشتیبانی می کنند؟

Solidworks و AutoCAD می توانند از تعداد زیادی فرمت فایل پشتیبانی کنند. جدول 2 زیر تمام فرمت های فایل اختصاصی و همچنین فرمت های فایل خنثی که با هر دو Solidworks و AutoCAD سازگار هستند را نشان می دهد:

	فرمت های فایل Solidworks	فرمت های فایل AutoCAD
اختصاصی اصلی	SLDPRT SLDASM SLDDRW SLDDRT eDrawings	DWG DXF
اختصاصی خارجی	CatiaPro/Engineer 3DM 3DS DXF DWG X_T Solid Edge	Catia Pro/Engineer 3DM 3DS DGN, PRP, PRW PRT X_T IPT, IAM, IPJ RVT SKP SLDPRT, SLDASM
خنثی	STP STL IGES / IGS	STP STL IGES / IGS

هر دو Solidworks و AutoCAD دارای رابط کاربری مدرن و آسان برای استفاده هستند و شامل ابزارها و قابلیت های متعددی برای خودکارسازی و افزایش سرعت انجام وظایف می باشند. با این حال، Solidworks تجربه کاربری کلی بهتری را ارائه می دهد. آیکون های آن بصری هستند، رابط کاربری آن به شدت قابل تنظیم است و این برنامه آموزش های داخلی زیادی را ارائه می دهد.

منحنی یادگیری برای AutoCAD و Solidworks

AutoCAD برای ترسیم دو بعدی مناسب تر است و به همین دلیل تسلط بر آن آسان تر است. مدلسازی سه بعدی در سالیدورکس یک بعد دیگر به تسلط بر نرم افزار اضافه می کند. با این حال، مدلسازی سه بعدی می تواند از جهاتی بصری تر از کار دو بعدی باشد، زیرا نیاز به درک عمیقی از ترسیم های دو بعدی، مانند فرجه اول و سوم و سایر تکنیک های ترسیم که برای تولید نهایی نقشه ها درAutoCAD مورد نیاز است، ندارد. Solidworks همچنین دارای جامعه کاربری بزرگتر و آموزش های با کیفیت تری نسبت به AutoCAD است. به این دلایل، منحنی یادگیری AutoCAD شیب دارتر از Solidworks است.

آیا یادگیری و استفاده از AutoCAD آسان تر از Solidworks است؟

خیر، یادگیری و استفاده از AutoCAD آسان تر از سالیدورکس نیست. Solidworks بسیار کاربرپسند و بصری است و شامل آموزش های داخلی برای آموزش اصول اولیه به کاربران است. با این حال، باید توجه داشت که اگر کاربر صرفاً پیشینه ای دو بعدی داشته باشد، یادگیری AutoCAD ممکن است آسان تر باشد.ولی اگر از پیشینه مدلسازی سه بعدی برخوردار، یادگیری Solidworks آسان تر خواهد بود.

AutoCAD در مقابل Solidworks – پایداری نرم افزار

اتوکد به طور کلی پایدارتر از Solidworks است، زیرا نرم افزار ساده تری است و منابع کامپیوتری کمتری را طلب می کند. به این ترتیب، احتمال بروز مشکل در AutoCAD کمتر است. Solidworks هنگام کار با مجموعه های بزرگ و پیچیده و گاهی اوقات حتی هنگام انجام عملیات نسبتاً ساده روی یک قطعه کرش می کند. این اتفاق، اگرچه بسیار ناامید کننده است، قابل پیش بینی است زیرا Solidworks دارای ویژگی های مختلفی است که ممکن است به طور غیر منتظره با یکدیگر تعامل داشته باشند و باعث کرش شوند.

لازم به ذکر است که با وجود این مقایسه، AutoCAD و Solidworks هر دو نرم افزارهای حرفه ای هستند که توسط شرکت های بزرگ استفاده می شوند و کرش ها به گونه ای مدیریت می شوند که اختلال در کاربر و از دست رفتن داده ها را محدود می کند.

AutoCAD در مقابل Solidworks – پشتیبانی مشتری

Solidworks پشتیبانی مشتری بهتری نسبت به AutoCAD دارد. پورتال پشتیبانی آنلاین Solidworks به کاربران کمک می کند تا مشکلات خود را دقیق تر تعریف کنند تا بتوان به سرعت آنها را حل کرد. انجمن های ساختاریافته همچنین به کاربران اجازه می دهد تا سوالاتی را مطرح کنند که هم توسط سایر کاربران و هم توسط کارکنان Solidworks پاسخ داده می شود.

پشتیبانی AutoCAD محدودتر از Solidworks است و هنگام جستجوی کمک برای حل مشکل، گزینه های زیادی در دسترس نیست. با این حال، هر دو بسته اغلب توسط نمایندگان فروش محلی فروخته می شوند که تخصص مرتبط را دارند و در صورت نیاز می توانند پشتیبانی تلفنی یا حضوری ارائه دهند. در مجموع، Solidworks در صورت بروز مشکل برای کاربر، بیشترین راه حل های پشتیبانی را ارائه می دهد.

AutoCAD در مقابل Solidworks – جامعه کاربری

هزاران آموزش رایگان برای Solidworks به صورت آنلاین در دسترس است که با معرفی ویژگی های جدید به سرعت به روز می شوند. انجمن های آنلاین رسمی و غیررسمی زیادی وجود دارد که کاربران می توانند در آنها درخواست کمک کنند. AutoCAD نیز از نظر آموزش ها و انجمن های آنلاین حضور دارد، اما محدودتر از Solidworks است.

AutoCAD در مقابل Solidworks – قیمت

هر دو نرم افزارAutoCAD و Solidworks از ساختار قیمت گذاری مبتنی بر اشتراک استفاده می کنند، به این معنی که برای دسترسی به ویژگی های جدید و پشتیبانی فنی، باید هر سال هزینه نرم افزار را پرداخت کنید.

AutoCAD ساختار قیمت گذاری بسیار ساده ای دارد و می توان آن را به صورت اشتراک ماهانه، سالانه یا 3 ساله خریداری کرد. قیمت AutoCAD برای اشتراک ماهانه 325 دلار است. هزینه سالانه 1865 دلار و مجوز 3 ساله 5315 دلار است. طبیعتاً اشتراک 3 ساله مقرون به صرفه ترین گزینه است.

اتودسک همچنین مدل قیمت گذاری جدیدی به نام “فلکس” را معرفی کرده است که برای کاربران گاه به گاه این نرم افزار مناسب تر است و بر اساس سیستم توکن “پرداخت به ازای استفاده” کار می کند.

ساختار قیمت گذاری Solidworks به طور قابل توجهی پیچیده تر از AutoCAD است، زیرا پیکربندی ها و بسته های افزونه ای بسیار متنوعی وجود دارد. سالیدورکس ترجیح می دهد نرم افزار خود را از طریق واسطه های محلی که قیمت ها را تعیین می کنند، به فروش برساند. قیمت Solidworks برای یک اشتراک یک ساله می تواند از حدود 5000 دلار برای نسخه استاندارد تا 10000 دلار برای نسخه پریمیوم باشد.

مقایسه ویژگی‌های کلیدی

برای ایجاد یک مقایسه جامع‌تر بین اتوکد و Solidworks، بخش “مقایسه ویژگی‌های کلیدی” می‌تواند به کاربران در درک بهتر تفاوت‌ها و شباهت‌های این دو نرم‌افزار کمک کند. در زیر، هر یک از ویژگی‌های کلیدی ذکر شده را به طور مفصل توضیح می‌دهیم:

مدل‌سازی پارامتریک

• تعریف: مدل‌سازی پارامتریک روشی است که در آن ابعاد و ویژگی‌های یک مدل بر اساس روابط ریاضی و پارامترها تعریف می‌شود. به این ترتیب، با تغییر یک پارامتر، تمام قسمت‌های وابسته به آن به‌طور خودکار به‌روزرسانی می‌شوند.
• تفاوت بین اتوکد و سالیدورکس:
  • اتوکد: AutoCAD از مدل‌سازی پارامتریک پشتیبانی می‌کند، اما به اندازه Solidworks پیشرفته نیست. در AutoCAD، برخی از ابعاد و ویژگی‌ها را می‌توان پارامتریک کرد، اما انعطاف‌پذیری آن در مقایسه با Solidworks کمتر است.
  • سالیدورکس: Solidworks به عنوان یک نرم‌افزار مدلسازی پارامتریک قوی شناخته می‌شود. تمام ابعاد و ویژگی‌های یک مدل در Solidworks می‌توانند به صورت پارامتریک تعریف شوند و این امر به مهندسان اجازه می‌دهد تا تغییرات طراحی را به سرعت و به راحتی اعمال کنند.
• مزایا:
  • سالیدورکس: انعطاف‌پذیری بالا در طراحی، کاهش خطاهای انسانی، تسریع فرآیند طراحی و امکان ایجاد تغییرات گسترده در مدل با تغییر یک پارامتر.

شبیه‌سازی و تحلیل

• تعریف: شبیه‌سازی و تحلیل به فرآیند بررسی رفتار یک مدل تحت شرایط مختلف گفته می‌شود.
• تفاوت بین اتوکد و سالیدورکس:
  • اتوکد: AutoCAD قابلیت‌های محدودی در زمینه شبیه‌سازی و تحلیل دارد. برخی از ماژول‌های جانبی می‌توانند به AutoCAD اضافه شوند تا امکان انجام برخی تحلیل‌ها مانند تحلیل تنش ساده را فراهم کنند.
  • سالیدورکس: Solidworks دارای ابزارهای قدرتمندی برای شبیه‌سازی و تحلیل است. از جمله این ابزارها می‌توان به تحلیل المان محدود (FEA)، دینامیک سیالات محاسباتی (CFD) و تحلیل حرکت مکانیسم‌ها اشاره کرد.
• مزایا:
  • سالیدورکس: امکان بررسی رفتار مدل تحت بارگذاری‌های مختلف، پیش‌بینی عملکرد محصول در شرایط واقعی، بهینه‌سازی طراحی و کاهش هزینه‌های ساخت.

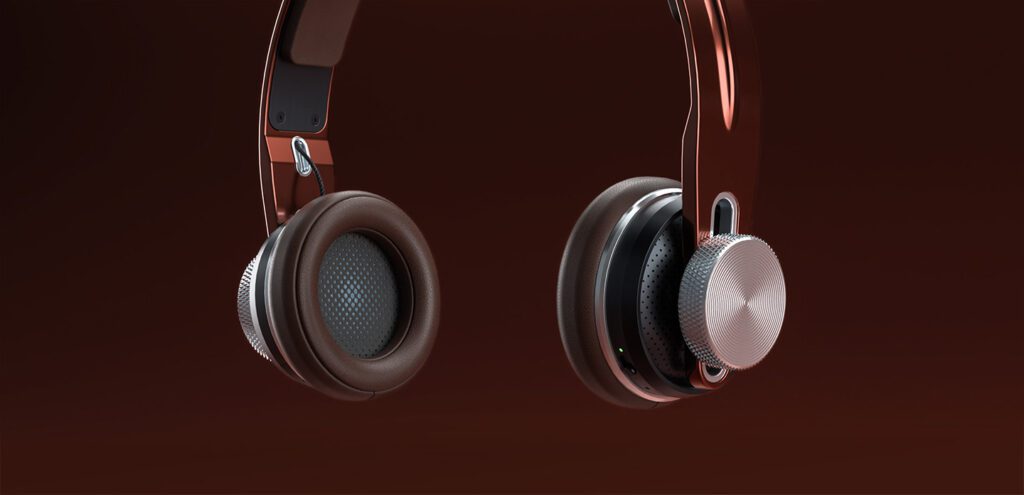

رندرینگ و واقعیت مجازی (VR)

• تعریف: رندرینگ فرآیند ایجاد تصاویر واقع‌گرایانه از یک مدل سه بعدی است. واقعیت مجازی (VR) به کاربران اجازه می‌دهد تا با استفاده از هدست‌های VR، درون یک مدل سه بعدی غوطه‌ور شوند.
• تفاوت بین اتوکد و سالیدورکس:
  • اتوکد: AutoCAD قابلیت‌های رندرینگ دارد، اما کیفیت رندرینگ آن در مقایسه با Solidworks کمتر است. AutoCAD امکان ایجاد تصاویر واقع‌گرایانه از مدل‌های دو بعدی و سه بعدی را فراهم می‌کند.
  • سالیدورکس: Solidworks دارای ابزارهای رندرینگ قدرتمندی است که امکان ایجاد تصاویر با کیفیت بالا و واقع‌گرایانه را فراهم می‌کند. همچنین، Solidworks از واقعیت مجازی پشتیبانی می‌کند و به کاربران اجازه می‌دهد تا مدل‌های خود را در یک محیط تعاملی بررسی کنند.
• مزایا:
  • سالیدورکس: ارائه تصویری واضح و دقیق از محصول نهایی، امکان بررسی طراحی از زوایای مختلف، افزایش جذابیت ارائه طرح به مشتریان.

مدیریت داده و همکاری

• تعریف: مدیریت داده شامل سازماندهی، ذخیره‌سازی و بازیابی اطلاعات مربوط به یک پروژه است. همکاری به امکان کار مشترک چندین نفر روی یک پروژه اشاره دارد.
• تفاوت بین اتوکد و سالیدورکس:
  • اتوکد: AutoCAD دارای ابزارهای مدیریت داده و همکاری است، اما این ابزارها در مقایسه با Solidworks ساده‌تر هستند.
  • سالیدورکس: Solidworks دارای ابزارهای قدرتمندی برای مدیریت داده و همکاری است. این نرم‌افزار امکان ایجاد یک پایگاه داده مرکزی برای ذخیره تمام اطلاعات مربوط به یک پروژه، مدیریت نسخه‌های مختلف یک مدل و همکاری با سایر اعضای تیم را فراهم می‌کند.
• مزایا:
  • سالیدورکس: افزایش کارایی تیم، کاهش خطاهای انسانی، بهبود ارتباط بین اعضای تیم و امکان مدیریت پروژه‌های بزرگ و پیچیده.

هر دو اتوکد و سالیدورکس نرم‌افزارهای قدرتمندی هستند، اما هر کدام برای کاربردهای خاصی مناسب‌تر هستند. Solidworks به دلیل قابلیت‌های پیشرفته مدل‌سازی پارامتریک، شبیه‌سازی و تحلیل، و ابزارهای مدیریت داده قوی، برای پروژه‌های مهندسی پیچیده بسیار مناسب است. AutoCAD نیز برای طراحی‌های دوبعدی و برخی از کاربردهای سه بعدی مناسب است. انتخاب بین این دو نرم‌افزار بستگی به نیازهای خاص پروژه و بودجه دارد.

مقایسه ویژگی‌های کلیدی اتوکد و سالیدورکس

ویژگی	AutoCAD	Solidworks
مدل‌سازی پارامتریک	محدود	بسیار قوی
شبیه‌سازی و تحلیل	محدود	قوی (FEA، CFD، …)
رندرینگ	متوسط	بسیار خوب
مدیریت داده و همکاری	متوسط	قوی

فلسفه طراحی: اتوکد در برابر سالیدورکس – یک مقایسه عمیق

این بخش به بررسی ریشه‌های تفاوت‌های بنیادین بین AutoCAD و Solidworks می‌پردازد و به این پرسش پاسخ می‌دهد که چرا این دو نرم‌افزار، با وجود کاربردهای مشابه، رویکردهای متفاوتی به طراحی دارند.

تمرکز بر طراحی دوبعدی یا سه‌بعدی

• اتوکد: AutoCAD از ابتدا به عنوان ابزاری برای طراحی دوبعدی توسعه یافته است. این نرم‌افزار ریشه در روش‌های سنتی ترسیم دارد و به مهندسان و طراحان اجازه می‌دهد تا نقشه‌های دقیق و فنی را ایجاد کنند. تمرکز بر طراحی دوبعدی به این معنی است که AutoCAD در ایجاد نقشه‌های ساختمانی، نقشه‌های فنی و دیاگرام‌ها بسیار قوی است.
• سالیدورکس: Solidworks به عنوان یک ابزار مدل‌سازی سه بعدی پارامتریک طراحی شده است. این نرم‌افزار به مهندسان اجازه می‌دهد تا مدل‌های سه بعدی واقع‌گرایانه از محصولات و قطعات ایجاد کنند. تمرکز بر مدل‌سازی سه بعدی به این معنی است که Solidworks برای تحلیل‌های مهندسی، شبیه‌سازی و تولید انیمیشن بسیار مناسب است.

علت این تفاوت‌ها:

• تاریخچه توسعه: اتوکد از زمان پیدایش کامپیوترهای شخصی توسعه یافته و به تدریج قابلیت‌های سه بعدی به آن اضافه شده است. در حالی که سالیدورکس از ابتدا با هدف ایجاد مدل‌های سه بعدی پیچیده طراحی شده است.
• کاربردهای اصلی:AutoCAD عمدتاً در صنایع ساخت و ساز، معماری و مهندسی عمران استفاده می‌شود که در آن‌ها نقشه‌های دوبعدی از اهمیت بالایی برخوردار هستند. Solidworks بیشتر در صنایع مکانیک، خودرو و هوافضا استفاده می‌شود که در آن‌ها مدل‌سازی سه بعدی برای تحلیل و تولید محصول ضروری است.

رویکرد طراحی محور یا تحلیل محور

• اتوکد: AutoCAD رویکردی طراحی محور دارد. به این معنی که مهندسان ابتدا طراحی خود را بر روی کاغذ یا به صورت ذهنی تصور می‌کنند و سپس آن را در اتوکد پیاده‌سازی می‌کنند. AutoCAD ابزاری برای تبدیل ایده‌های طراحی به نقشه‌های دقیق است.
• سالیدورکس: Solidworks رویکردی تحلیل محور دارد. به این معنی که مهندسان می‌توانند مدل‌های سه بعدی را ایجاد کرده و سپس آن‌ها را تحت شرایط مختلف شبیه‌سازی کنند. این به مهندسان اجازه می‌دهد تا طراحی خود را بهینه کرده و مشکلات احتمالی را قبل از تولید محصول شناسایی کنند.

تأثیر رویکرد طراحی بر فرآیند طراحی:

• اتوکد: در AutoCAD، فرآیند طراحی به صورت خطی و مرحله به مرحله انجام می‌شود. ابتدا طرح کلی ایجاد می‌شود و سپس جزئیات به آن اضافه می‌شود.
• سالیدورکس: در Solidworks، فرآیند طراحی به صورت تعاملی و تکرارشونده است. مهندسان می‌توانند مدل خود را به طور مداوم تغییر داده و بهبود بخشند تا به بهترین طراحی دست یابند.

انتخاب بین اتوکد و سالیدورکس به نیازها و اهداف پروژه بستگی دارد. اگر به دنبال ایجاد نقشه‌های دوبعدی دقیق و فنی هستید، AutoCAD انتخاب مناسبی است. اما اگر به دنبال ایجاد مدل‌های سه بعدی پیچیده و انجام تحلیل‌های مهندسی هستید، Solidworks گزینه بهتری است.

جایگزین های AutoCAD و Solidworks

نرم افزارهای باکیفیت و قدرتمندی که به عنوان جایگزین های واقعی AutoCAD و Solidworks شناخته شوند، چندان زیاد نیستند.

برای Solidworks نرم افزار Inventor® از شرکت Autodesk یک جایگزین عالی است و بسیاری از قابلیت های مشابه سالیدورکس را دارد.

برای اتوکد نرم افزار Draftsight: رقیب AutoCAD از شرکت Dassault Systemès است. با این حال،AutoCAD به طور قابل ملاحظه ای از Draftsight بهتر است.NanoCAD یک جایگزین بالقوه دیگر است که نسخه رایگان آن محدود به ترسیم دو بعدی است.

در نهایت، انتخاب بین AutoCAD و Solidworks به طور زیادی به کاربرد مورد نظر بستگی دارد.

• AutoCAD در ابتدا ممکن است یادگیری دشواری داشته باشد، اما پس از درک مبانی آن، می توان از آن برای ترسیم سریع طرح های مفهومی استفاده کرد. همچنین می توان از آن برای ترسیم نمودارهای مهندسی و فلوچارت هایی که به عنوان پایه ای برای مدل سازی سه بعدی دقیق تر استفاده می شوند، استفاده کرد.
• مدل های سه بعدی دقیق سپس برای طراحی در Solidworks مناسب تر هستند. اکثر شرکت های مهندسی از هر دو نرم افزار استفاده می کنند و آنها را برای به دست آوردن یک گردش کار CAD بهینه به کار می برند.

سوالات متداول

خلاصه

این مقاله به معرفی نرم افزارهای AutoCAD و Solidworks می پردازد و به این سؤالات پاسخ می دهد که هر کدام چه کاربردی دارند و چه الزامات سیستمی متفاوتی دارند.این مقاله برای اولین بار در سایت بازارگاه الکترونیکی ساخت و تولید ایران به نشانی Digimfg.ir منتشر شده است.
